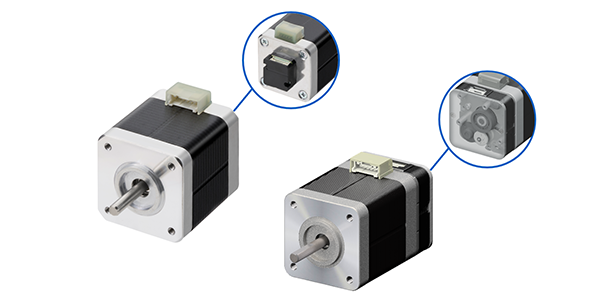

バッテリーレス・アブソリュートエンコーダ付タイプ

ハイブリッド型のステッピングモーターに、独自のセンサー機構で薄型を実現したバッテリーレスのアブソリュートエンコーダを搭載した「Mシリーズ」です。

アナログ時計の時間計測原理を応用した、当社独自の磁気式アブソリュートエンコーダにより、非通電時でもバックアップ電源なしで現在位置の保持が可能です。さらに、非常停止時も原点復帰なしに運転再開ができるため、原点復帰に必要な原点センサーやリミットセンサーも削減しながら、タクトタイムの短縮にも貢献します。

位置検出方式は、アブソリュート出力・インクリメンタル出力から選べ、サイズは□28mm / □42mm / □56.4mmのL寸違いで全9種類をラインアップしています。

ダウンロード

型式一覧
技術情報
導入事例
産業分野（用途）から探す

薄型×高分解能エンコーダで高精度な位置決めを

当社のバッテリーレス・アブソリュートエンコーダは、磁気センサーを採用することで極限まで薄型化し、□42/56.4mmモデルでは厚さ13.6mmを実現しました。

アブソリュートエンコーダの１回転あたりの分解能は、アブソリュート出力で14bit (約16,000p/r)、インクリメンタル出力で4,000cprを誇り、ステッピングモーターに搭載されたエンコーダとしてはトップクラス。さらに、1回転を超えた回転数(マルチターン数)も正確にカウント・保持できるため、高精度な位置管理が可能です。

導入事例ページへ

非常停止後も原点復帰不要でタクトタイムを短縮

アナログ時計が、秒針・長針・短針で現在の時刻を計る原理を応用し、磁石を搭載した3つの歯車に対して、それぞれの磁石の角度を磁気センサーが認識することで位置を検出します。

この原理により非通電時でも現在位置の保持でき原点復帰が不要となるため、バックアップ電源としてのバッテリーや、原点センサー、リミットセンサーといった外部センサーの削減が可能となり、タクトタイム短縮にも貢献します。
