金型センシング統合システムスタンダード／ローコストモデル

射出成形機の金型内樹脂圧力を測定する、8チャンネル入力のデジタル変換モジュールです。圧力値は予め設定された条件にて監視され、結果はアラーム信号として出力されます。また、アナログ電圧に変換された圧力値波形を成形機へ転送することができます。

＜特徴＞
◆成形品の品質に直結する重要なパラメータであるにも関わらず、これまでブラックボックスとされてきた「型内圧力波形」を簡便に低コストで測定、管理、記録することが可能です。
◆樹脂充填時の型内圧力の変化を実測波形により、正確に把握し、成形品の品質管理に役立ちます。
◆試作トライアルでの成形条件の最適化、量産工場での条件合わせの時間を短縮します。
◆良品圧力波形を元に判定条件を設定し、量産品の良否判定が可能です。

ダウンロード

型式一覧
技術情報
導入事例
産業分野（用途）から探す

型式一覧

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	外観図	概要

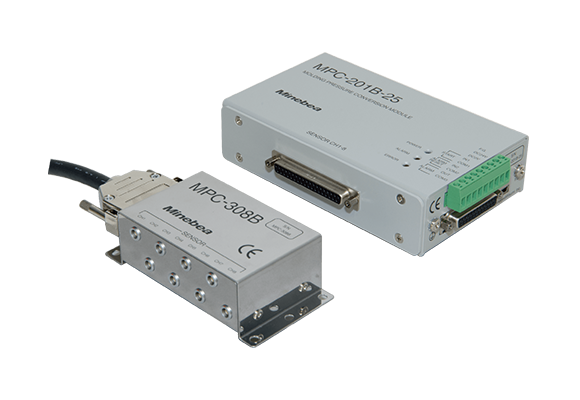

金型内圧測定器 MPC-201B-25		専用の変換モジュール、充実したデータ処理ソフトウェア(MIP-D-02)、アナログ電圧出力搭載、CEマーク適合品
中継ボックス MPC-308B		MPC-201B-25専用の中継ボックスです。
中継ボックス MRB-304-BI		MPC-201B-25/MPC-203-25専用の埋め込み式中継ボックスです。
中継ボックス MRB-304-CV		MPC-201B-25/MPC-203-25専用の外付け式中継ボックスです。
金型内圧測定器 MPC-203-25		専用の変換モジュール、充実したデータ処理ソフトウェア(MIP-D-02)、アナログ電圧出力搭載、CEマーク適合品
中継ボックス MPC-304		MPC-203-25専用の中継ボックスです。
ミニチュアタイプロードセル LSMS-*-S06		定格容量：20K、50K、φ7 mm / 100K、φ10 mm、高さ 5mmの専用センサー
ミニチュアタイプロードセル LSMSB-*		定格容量：5K、10K、20K、50K、φ7 mm　高さ 5mm / 100K、φ10 mm　高さ 5.5mm/200K、φ10mm　高さ 6mm/500K、φ12mm　高さ 8mm/1tonf、φ15mm　高さ 9.5mm/3tonf、φ20mm　高さ 16mmの専用センサー
