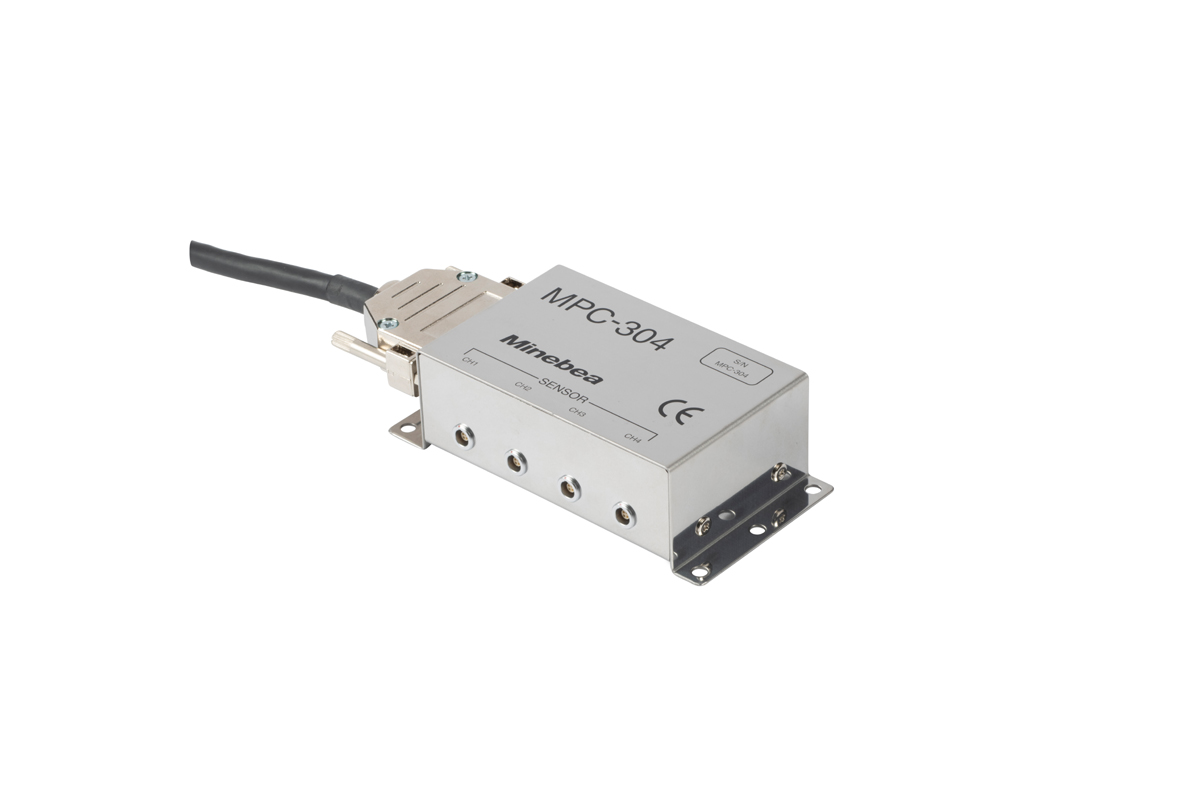

中継ボックス MPC-304

射出成形機の金型内樹脂圧力を測定する、8チャンネル入力のデジタル変換モジュールです。圧力値は予め設定された条件にて監視され、結果はアラーム信号として出力されます。また、アナログ電圧に変換された圧力値波形を成形機へ転送することができます。

＜特徴＞
◆成形品の品質に直結する重要なパラメータであるにも関わらず、これまでブラックボックスとされてきた「型内圧力波形」を簡便に低コストで測定、管理、記録することが可能です。
◆樹脂充填時の型内圧力の変化を実測波形により、正確に把握し、成形品の品質管理に役立ちます。
◆試作トライアルでの成形条件の最適化、量産工場での条件合わせの時間を短縮します。
◆良品圧力波形を元に判定条件を設定し、量産品の良否判定が可能です。

特長

■金型内に埋め込まれた内圧センサー LSMSB-5K～3T/LSMS-20K～3T-S06を金型内圧測定器MPC-203-25 へ配線させる時に使用します。
■金型内圧測定器MPC-203-25 へ接続するには専用ケーブルFA409-567-*M が必要になります。
■CEマーク適合品。

スクロールできます

仕様名	仕様内容
使用温度湿度範囲	0 ℃ ～ 70 ℃ (マグネット不使用時は 0 ℃ ～ 100 ℃)、85 %RH以下(結露なきこと)
保存温度範囲	-10 ℃ ～ 70 ℃(マグネット不使用時は -10 ℃ ～ 100 ℃)
耐振動	10 Hz ～ 55 Hz 複振幅1.5 mm X,Y,Z 各方向2 時間
外形寸法(W×H×D)	120 mm×60 mm×35.4 mm(突起部含まず)
質量	約300 g (マグネット含む)
ケース材質	SUS430
適用変換器	LSMSB-※（※：5K、10K、20K、50K、100K、200K、500K、1T、3T）、LSMS-※-S06シリーズ (※：20K、50K、100K、200K、500K、1T、3T)
適用アンプ	MPC-203-25
