フランジ型トルク変換器

カスタム依頼

フランジタイプ光伝送方式のトルク変換器です。光により信号を伝送するフランジタイプのTMHSA型、TMHSB型、TMHS型、TMHFB型、TMOFB型のラインアップを取り揃えています。
低ノイズ化、省スペース構造、高速回転対応の特長に加え、高剛性・優れた耐疲労性能で安定して使用いただけます。また専用ひずみゲージや専用アンプと組み合わせていただくことで長期安定性や高精度を実現します。

ダウンロード

型式一覧
技術情報
導入事例
産業分野（用途）から探す

型式一覧

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	概要	定格容量

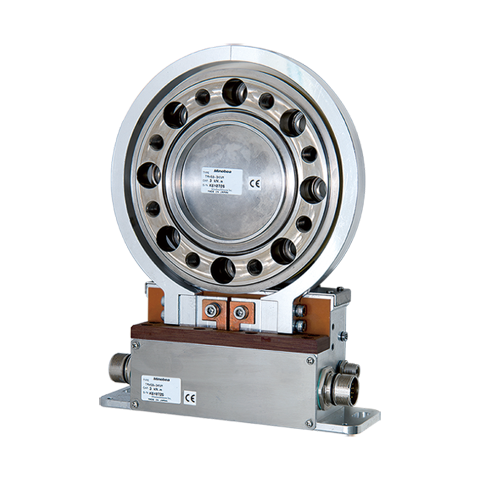

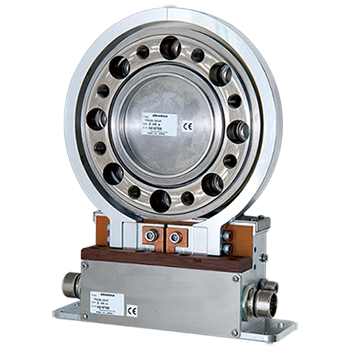

フランジ型トルク変換器 TMHSAシリーズ	高精度/小型軽量・ベアリングレス構造による高回転仕様。トランスミッター無しでも動作可能で、±10 Vがステーターから出力されます。特許の光伝送方式によるデジタル信号伝達、高精度低ノイズを実現しました。高速最高回転数：25,000 rpm 定格容量：±100 N･m～±3 kN･m	±100 N･m ~ ±10 kN･m
フランジ型トルク変換器 TMHSBシリーズ	高精度/高応答/小型軽量・ベアリングレス構造による高回転仕様、CEマーク適合品。トルク出力は周波数出力と電圧出力を同時に出力することが可能です。特許の光伝送方式によるデジタル信号伝達、高精度低ノイズを実現しました。高速最高回転数：25,000 rpm 定格容量：±100 N･m～±5 kN･m	±100 N･m ~ ±10 kN･m

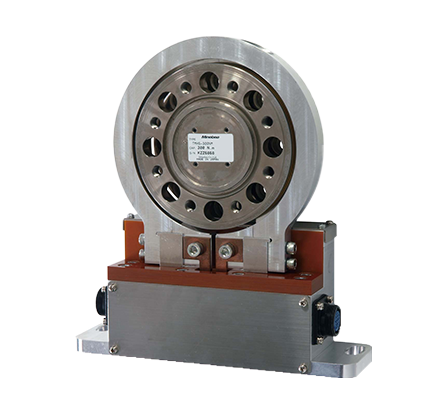

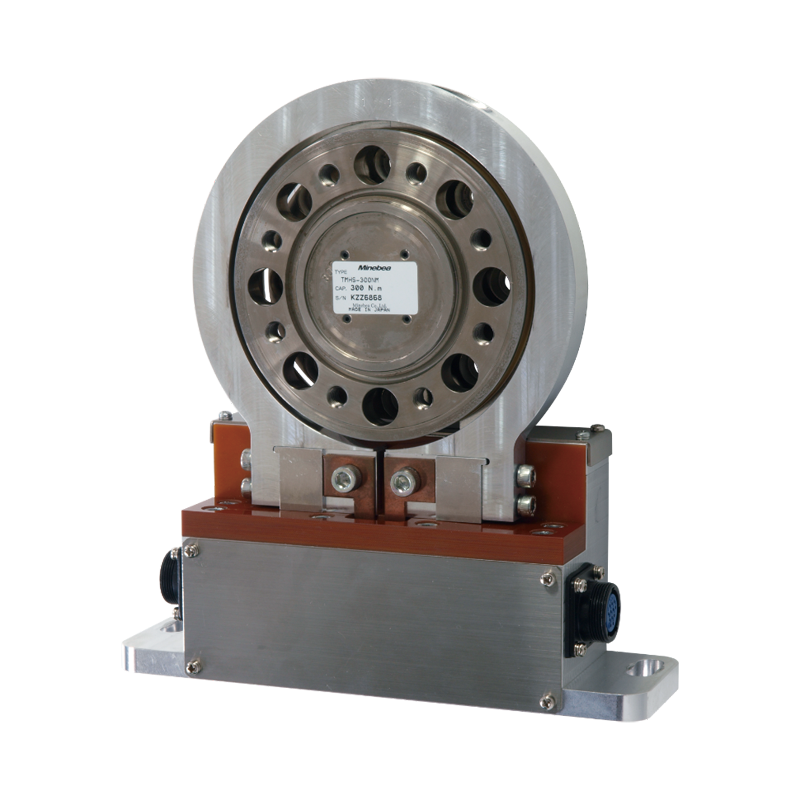

フランジ型トルク変換器 TMHSシリーズ	高精度/小型軽量・ベアリングレス構造による高回転仕様。ステーター（アンテナ部）の分割構造採用により取り付け、取り外しが容易です。特許の光伝送方式によるデジタル信号伝達、高精度低ノイズを実現しました。高速最高回転数：25,000 rpm 定格容量：±100 N･m～±3 kN･m	±100 N･m ~ ±3 kN･m

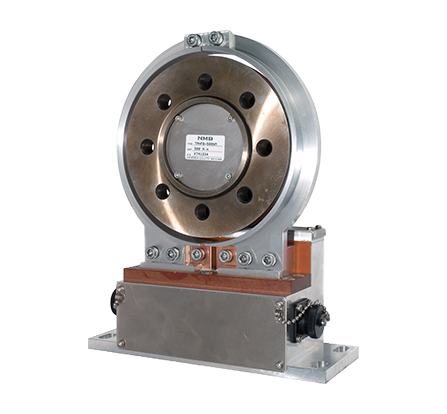

フランジ型トルク変換器 TMHFBシリーズ	薄型フランジ・小径構造による省スペース構造/ベアリングレス構造による高回転仕様。光伝送方式､デジタル信号伝達による低ノイズを実現しました。また専用アンプ（CSA-562B）を組合せていただくことにより高精度も実現いたします。高速最高回転数：15,000 rpm 定格容量：±100 N･m～±10 kN･m	±100 N･m ~ ±10 kN･m

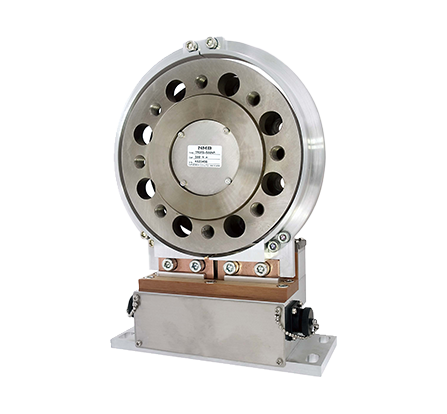

フランジ型トルク変換器 TMOFBシリーズ	薄型フランジ・小径構造による省スペース構造/ベアリングレス構造による高回転仕様。光伝送方式､デジタル信号伝達による低ノイズを実現しました。また専用アンプ（CSA-562B）を組合せていただくことにより高精度も実現いたします。最高回転数：10,000 rpm 定格容量：±500 N･m～±5 kN･m	±100 N･m ~ ±10 kN･m
