M23KM(□56)

ハイブリッド型のステッピングモーターに、独自のセンサー機構で薄型を実現したバッテリーレスのアブソリュートエンコーダを搭載した「Mシリーズ」です。

アナログ時計の時間計測原理を応用した、当社独自の磁気式アブソリュートエンコーダにより、非通電時でもバックアップ電源なしで現在位置の保持が可能です。さらに、非常停止時も原点復帰なしに運転再開ができるため、原点復帰に必要な原点センサーやリミットセンサーも削減しながら、タクトタイムの短縮にも貢献します。

位置検出方式は、アブソリュート出力・インクリメンタル出力から選べ、サイズは□28mm / □42mm / □56.4mmのL寸違いで全9種類をラインアップしています。

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

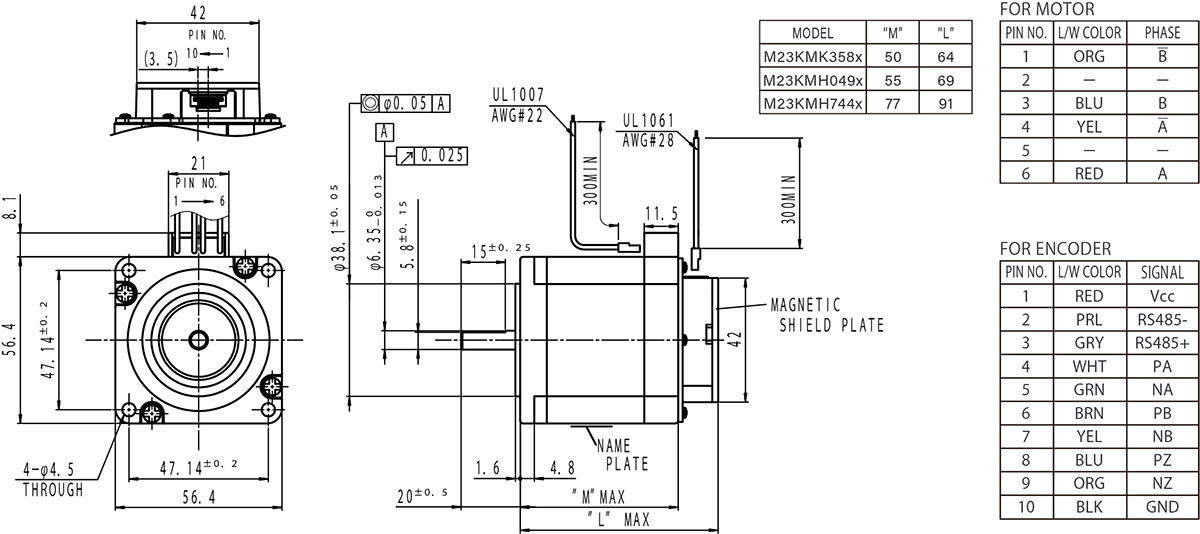

型式	外径 [mm]	モーター長 [mm]	ステップ角 [°]	ドライブ方式	定格電流 [A]	巻線抵抗 [Ω]	ホールディングトルク [mN・m]	インダクタンス [mH]	ロータイナーシャ [g・cm2]	ディテントトルク [mN・m]	分解能 [CPR]	質量 [g]	記録可能最大ターン数

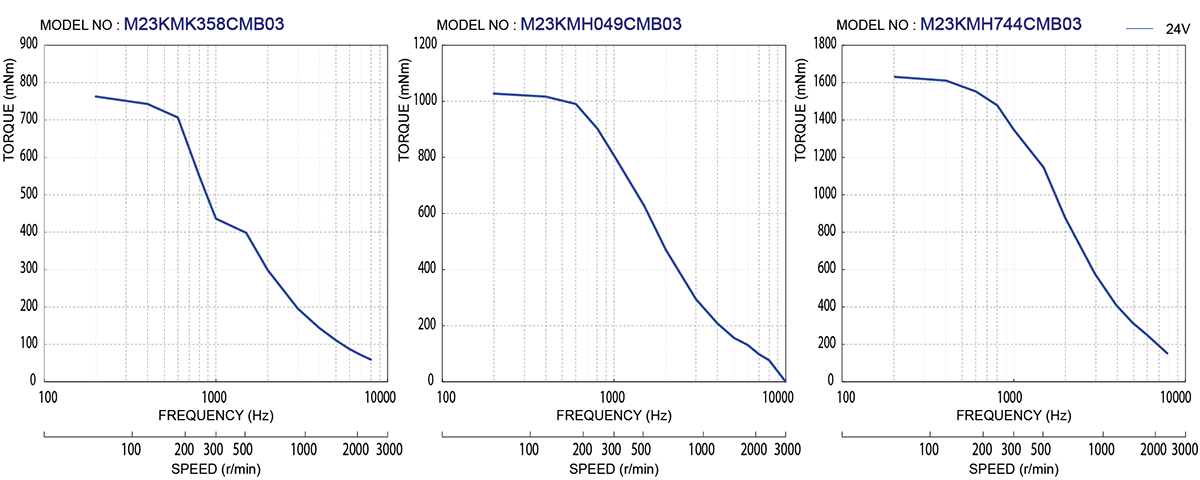

M23KMK358CMB03	56.4	64.00	1.800	BI-POLAR	1.70	1.90	800	7.80	180.00	29.00	4000	660	1000
M23KMH049CMB03	56.4	69.00	1.800	BI-POLAR	2.00	0.90	1300	3.70	320.00	54.00	4000	750	1000
M23KMH744CMB03	56.4	91.00	1.800	BI-POLAR	3.00	0.70	1800	2.80	490.00	93.00	4000	1130	1000
