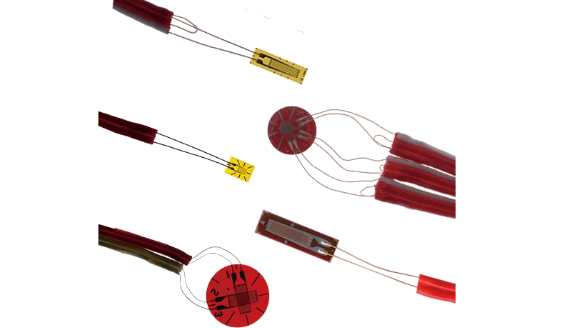

一般応力計測用ひずみゲージ

カスタム依頼

一般応力計測に使用されるひずみゲージを紹介します。

ダウンロード

製品カタログ

型式一覧
技術情報
導入事例
産業分野（用途）から探す

型式一覧

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

Item	抵抗値 [Ω]	ゲージ長 [mm]	ベース寸法 (Y) [mm]	ベース寸法 (φ) [mm]	パターン寸法 (X) [mm]	パターン寸法 (Y) [mm]
F-02W-12T11W**	120	0.2	2.2		1.3	1
F-05W-12T11W**	120	0.5	2.5		1.3	1.4
F-1S-12M1T11W**	120	1	2.5		2.6	1.4
F-2-12T11W**	120	2	3		4.3	1.9
F-3N-12T11W**	120	3	3.5		6	1.8
F-4-12T11W**	120	4	3.5		5.6	2
F-5N-12T11W**	120	5	3		7.6	1.8
F-8-12T11W**	120	8	6		11.1	3.1
J-02-12TW	120	0.2	2		1.3	1
J-05-12TW	120	0.5	2.5		1.4	1.6
J-1-12TW	120	1	2.5		2.2	1.6
J-2-12TW	120	2	3.6		3.8	2
J-3-12TW	120	3	4.7		5.2	3
J-4-12TW	120	4	3.5		5.6	2
J-5-12TW	120	5	3		6.9	2.4
J-8-12TW	120	8	6		11	3.3
J-02-12TW-3	120	0.2	2		1.3	1
J-1-12TW-3	120	1	2.5		2.2	1.6
J-2-12TW-3	120	2	3.6		3.8	2
J-5-12TW-3	120	5	3		6.9	2.4
FX-2-12T11W**	120	2		8	4.1	1.4
FX-5-12T11W**	120	5		12	8	2.5
FR-2-12T11W**	120	2		8	4.1	1.4
FR-5-12T11W**	120	5		12	8	2.5
F-02W-12T11W**-3	120	0.2	2.2		1.3	1
F-1S-12M1T11W**-3	120	1	2.7		2.2	1
F-2-12T11W**-3	120	2	3		4.3	1.9
F-5N-12T11W**-3	120	5	3		7.6	1.8
FX-2-12T11W**-3	120	2		8	4.1	1.4
FX-5-12T11W**-3	120	5		12	8	2.5
FR-2-12T11W**-3	120	2		8	4.1	1.4
FR-5-12T11W**-3	120	5		12	8	2.5
J5-2-12D0T**	120	2	7.1		16.5	4.5

カスタム

カスタム依頼（カスタムセンサー）

用途に合わせたサイズ・形状・精度・出力など作業環境に応じて設計します。

※
カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
