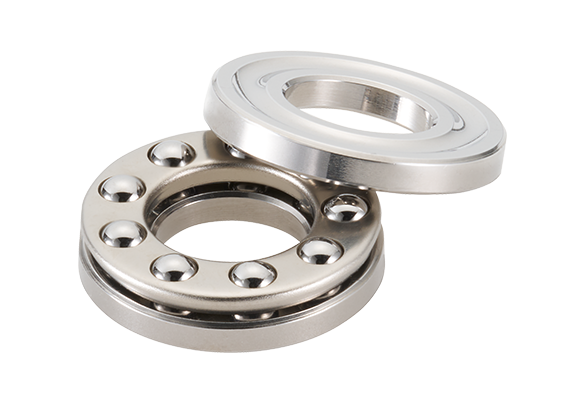

スラスト玉軸受（溝付き）
軌道盤に溝が付いたアキシアル荷重を受ける形式のベアリングです。
型式にはTｰが付きます。
ダウンロード
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|

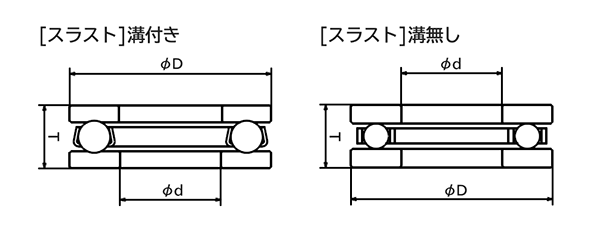

NMB Parts No. |
ISO/JIS |
内径(d) |
外径(D) |
高さ(T) |
基本動定格荷重(Ca) |
基本静定格荷重(Coa) |
内径(d) |
外径(D) |
CAD データ |
|---|---|---|---|---|---|---|---|---|---|
| DDT-830DSG | - | 3.000 | 8.000 | 3.500 | 1788 | 1725 | 0.1181 | 0.3150 | DDT-830DSG |
| DDT-1040DSG | - | 4.000 | 10.000 | 4.500 | 1926 | 2218 | 0.1575 | 0.3937 | DDT-1040DSG |
| DDT-1050DSG | - | 5.000 | 10.000 | 4.000 | 1926 | 2218 | 0.1969 | 0.3937 | DDT-1050DSG |
| DDT-1260DSG | - | 6.000 | 12.000 | 4.500 | 1824 | 2218 | 0.2362 | 0.4724 | DDT-1260DSG |
| DDT-1570DSG | - | 7.000 | 15.000 | 5.500 | 2476 | 3144 | 0.2756 | 0.5906 | DDT-1570DSG |
| DCT-1680X2DSG | - | 8.000 | 16.000 | 5.000 | 3918 | 4990 | 0.3150 | 0.6299 | DCT-1680X2DSG |
| DDT-1810DSG | - | 10.000 | 18.000 | 5.500 | 5119 | 7452 | 0.3937 | 0.7087 | DDT-1810DSG |
