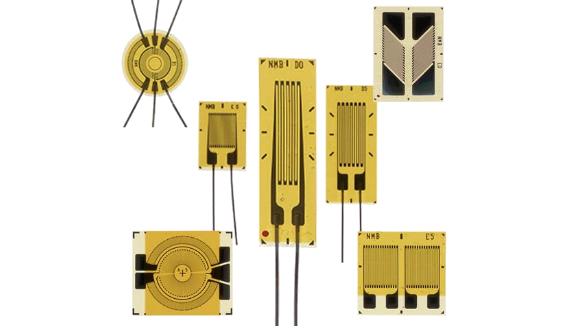

変換器に使用されるひずみゲージを紹介します。
ダウンロード
特長
独自の設計開発
独自の設計開発により高品質で長期安定性に優れた信頼性のある製品をタイおよび中国の工場で生産し、世界市場向けに販売しています。
自社製のひずみゲージにも採用
自社製のセンサ、ロードセル（荷重変換器）、圧力計、トルク変換器にも採用されており、同製品の高品質化、および安定供給力につながっています。
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
Item |
抵抗値 |
ゲージ長 |
ベース寸法 (X) |
ベース寸法 (Y) |
ベース寸法 (φ) |
パターン寸法 (X) |
パターン寸法 (Y) |
パターン寸法 (φ) |
|---|---|---|---|---|---|---|---|---|
| J-02-12C0T** | 120 | 0.2 | 2.5 | 2 | 1.3 | 1 | ||
| J-05-12D0T** | 120 | 0.5 | 3.0 | 2.5 | 1.4 | 1.6 | ||
| J-1-12F0T** | 120 | 1 | 4.1 | 2.5 | 2.2 | 1.6 | ||
| J-2-12D0T** | 120 | 2 | 6.0 | 3.6 | 3.8 | 2 | ||
| J-3-12D5T** | 120 | 3 | 6.9 | 4.7 | 5.2 | 3 | ||
| J-4-12D0T** | 120 | 4 | 8.2 | 3.5 | 5.6 | 2 | ||
| J-5-12D0T** | 120 | 5 | 10.0 | 3 | 7.5 | 1.8 | ||
| J-8-12D0T** | 120 | 8 | 14.4 | 6 | 11 | 3.3 | ||
| J-1-35F0T** | 350 | 0.8 | 3.1 | 2.5 | 2.1 | 1.6 | ||
| J-2B35D0T** | 350 | 2 | 5.5 | 3.5 | 3.6 | 2.6 | ||
| J-5-35F0T** | 350 | 5 | 10.0 | 3.5 | 6.9 | 2.4 | ||
| JT-1-35G0T** | 350 | 1.2+2.8 | 5.6 | 5.6 | 4.5 | 4.3 | ||
| JT-3-35F0T** | 350 | 3.2 | 7.0 | 10 | 5.5 | 8.6 | ||
| JD-2-12D0T** | 120 | 2 | 7.0 | 12 | 6.7 | 3.6 | ||
| JD-4-12D0T** | 120 | 4 | 9.5 | 12.5 | 6.6 | 9.5 | ||
| JS4-16-35D5T** | 350 | 16.7 | 16 | |||||
| JS4-9C35B5T** | 350 | 9.8 | 9.3 |
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
