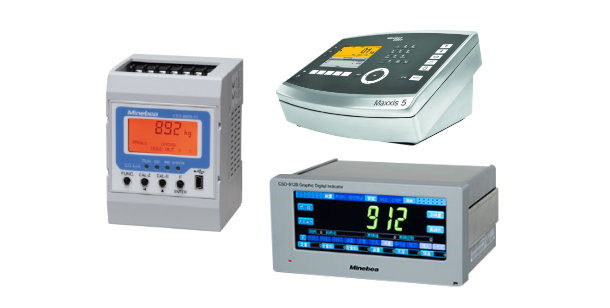

インジケータ(デジタル)
ミネベアの変換器/ロードセル用デジタルインジケータ(指示計)は視認性が良く、各種計測・計装用計重システムにおいてセンサーからのシグナルを増幅し、値の表示、アナログ/デジタルデータの出力及び、計重システムの制御(コントロール)、監視(モニタリング)等の機能を備えています。ミネベアインテックのインジケータは、ひょう量モジュールにおける精度10000e class Ⅲを実現しています。高速変換、10msからの応答時間が可能です。また、10/100 Mbits/sのLANアダプタを内蔵しています。
用途
各種計量器
ダウンロード
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式 |
製品 画像 |
概要 |
非直線性 |
サンプリング速度 |
入出力アイコン |
---|---|---|---|---|---|

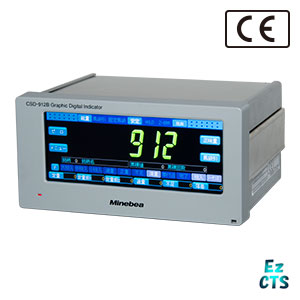

グラフィックデジタルインジケータ CSD-912B | 計量状態グラフ表示、視認性の良い広視野角6.2インチTFTカラー液晶タッチパネル採用、 100種類の配合計量が出来る銘柄メモリ、高速A/D変換:1 000回/秒、 RS-485/シリアルインターフェイス標準装備、 JIS B 7611-2:2015付属書C(環境試験レベルH)に適合、CEマーク適合品 | 0.01 | 1000 | ||

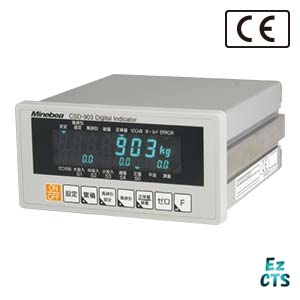

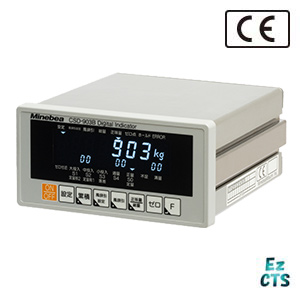

変換器用デジタルインジケータ CSD-903 | CSD-912で培った計量ノウハウを惜しみなく継承したアクティブスタンダード 多彩なシーケンスモードでの制御、視認性が良い文字高11.55mmの蛍光表示管を採用し、 メイン表示とは別に18桁のサブディスプレイと16種類の状態表示を装備、奥行き136.5mm、 JIS B 7611-2:2009付属書C(環境試験レベルH)対応、CEマーク適合品 |
0.01 | 200 | ||

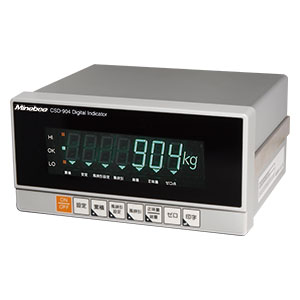

デジタルインジケータ CSD-904 | はかりの用途に適しています。6000目量対応 (0.5μV/d入力以上で)、 リニアライザ-内蔵 (最大3ポイント設定)、JIS B 7611-2:2009付属書C(環境試験レベルH)対応。 | 0.01 | 15 | ||

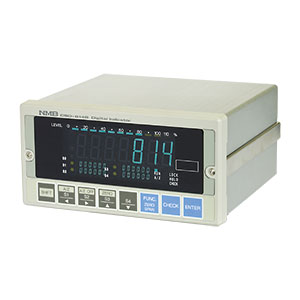

デジタルインジケータ CSD-814B | 文字高22 mmの大型蛍光表示管による明瞭な表示、 豊富な別売品群 |
0.01 | 100 | ||

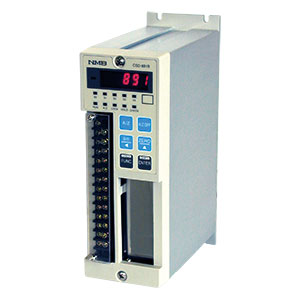

制御盤内蔵用デジタルインジケータ CSD-891B | コンピューター、シーケンサー等とのインターフェイスが豊富、CC-Linkインターフェイス対応 | 0.01 | 200 | ||

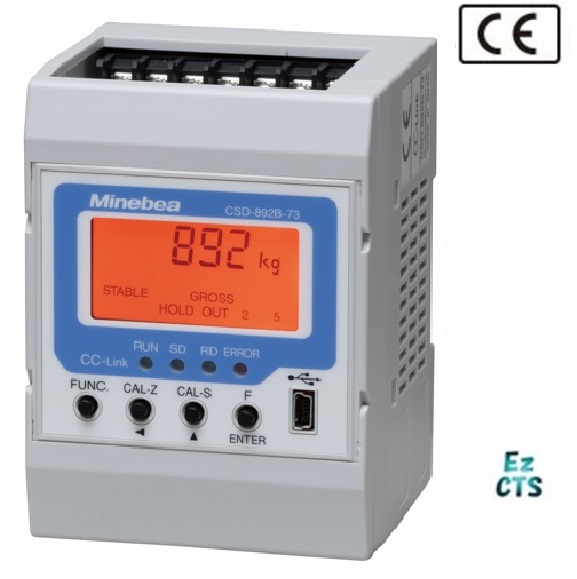

ウェイトコンバージョンモジュール CSD-892B | 高機能で手のひらサイズ、FAシステムに適したスマートモデル、 高速/高分解能アプリケーション対応、USBインターフェイス対応、制御盤内蔵型、CEマーク適合品、JIS B 7611-2:2015附属書C(環境試験レベルH/レベルL)、製品により、CC-Linkインターフェイス、RS-232C、RS-422/485、電流・電圧出力を標準対応 | 0.01 | 500 | ||

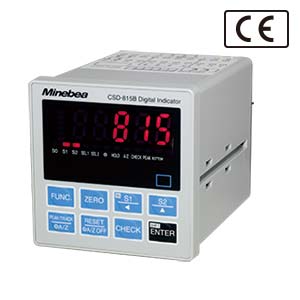

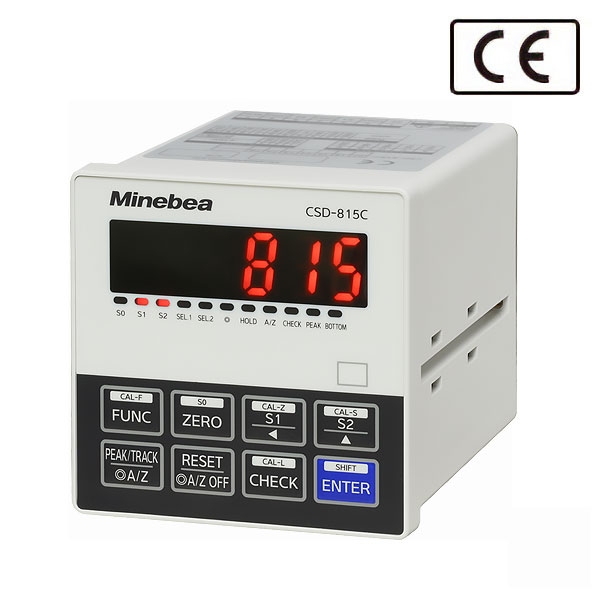

デジタルインジケータ CSD-815B | 96 mm×96 mmのひずみゲージ式のデジタルインジケータ、 ピークホールド機能付、CC-Linkインターフェイス対応、CEマーク適合品 |
100 | |||

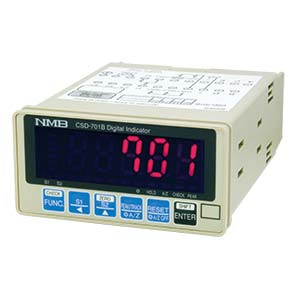

デジタルインジケータ CSD-701B | 48 mm×96 mmのコンパクトサイズ、ピークホールド機能付、 多様な充実した入出力関係(別売品) |
20 | |||

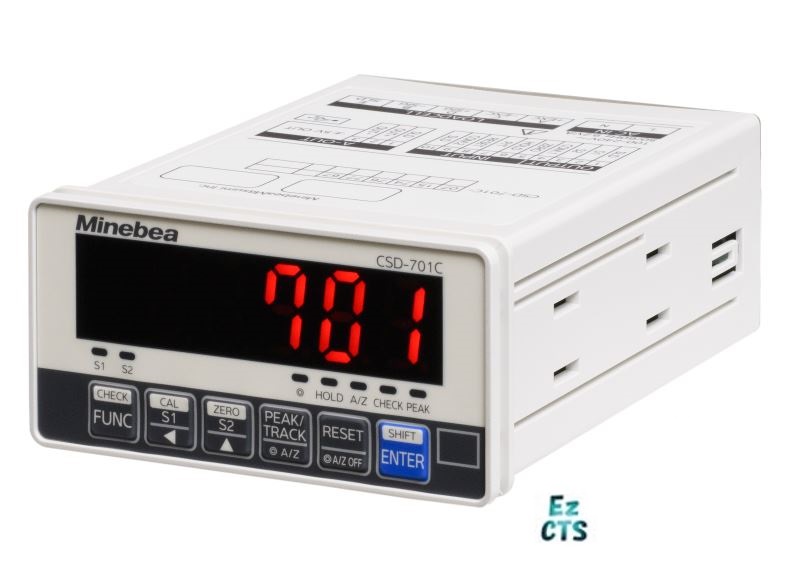

デジタルインジケータ CSD-701C | CSD-701B後継機種、基本特性をグレードアップ、48 mm×96 mmのパネルサイズ、ピークホールド機能付、新たにUSBインターフェイスを追加しEzCTS(別売)が対応可能 | 0.02 | 100 | ||

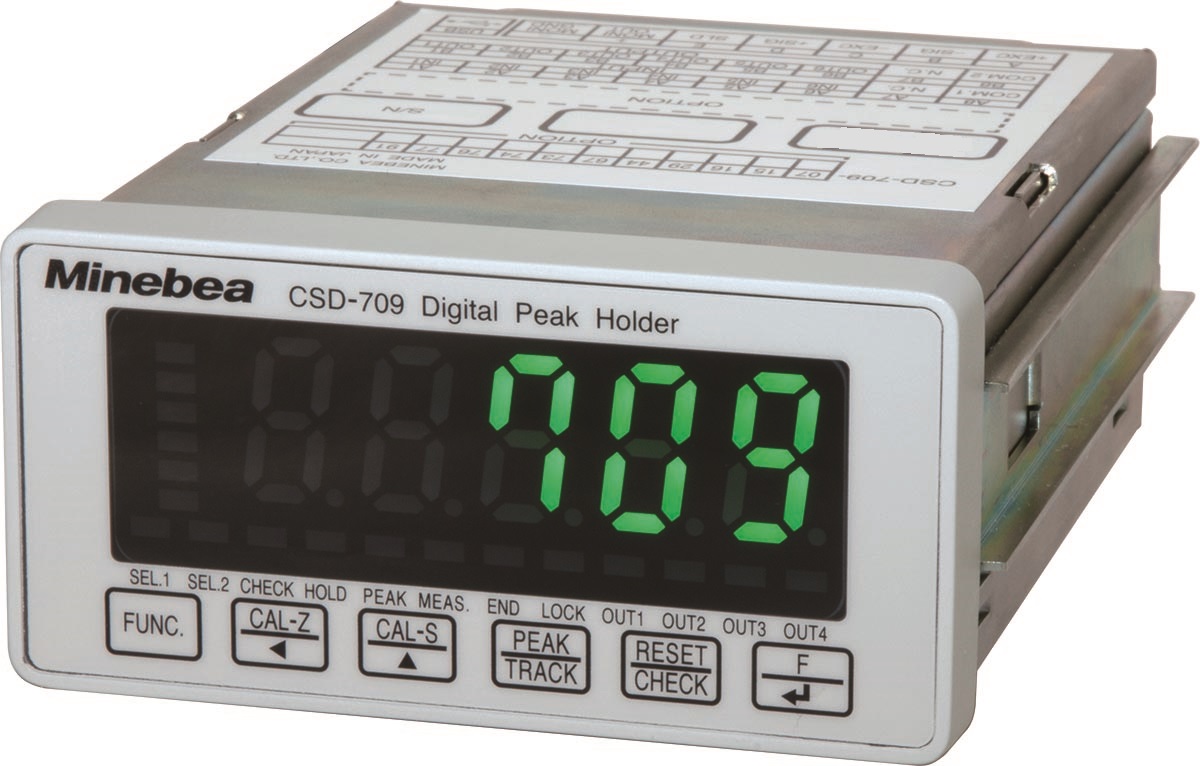

デジタルピークホルダー CSD-709 | 4 000回/sの高速サンプリング、PCで波形表示と条件設定、用途に応じたホールド機能、簡単校正機能搭載、多彩なインターフェイス | 0.02 | 4000 | ||

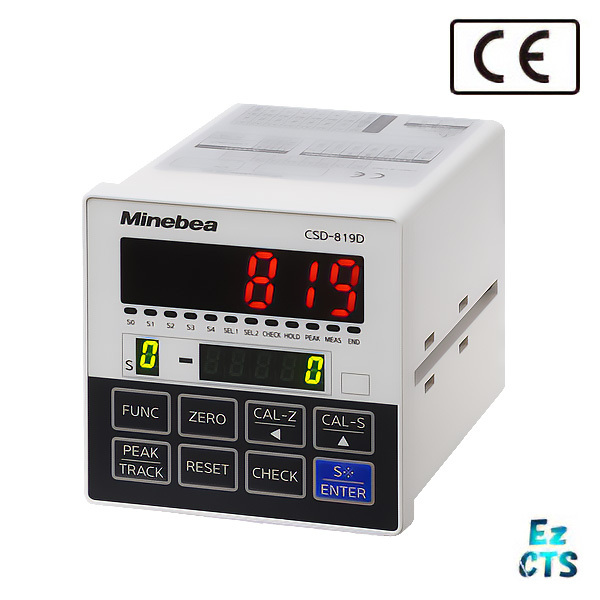

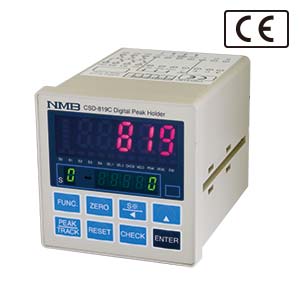

デジタルピークホルダー CSD-819C | 小型、軽量ながらも2 000回/sの高速サンプリング、CEマーク適合品 | 2000 | |||

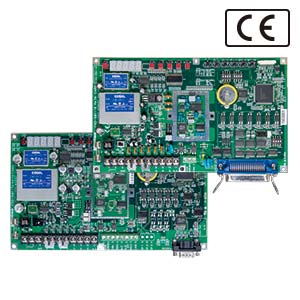

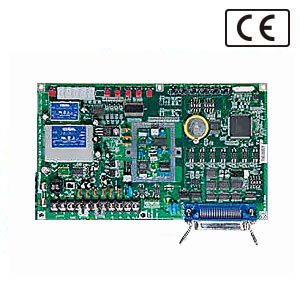

基板型デジタルインジケータ CSD-581-15/74 | ワンボードのシンプルな形状、供給電源電圧DC24 V、豊富な校正機能 | 0.01 | 100 | ||

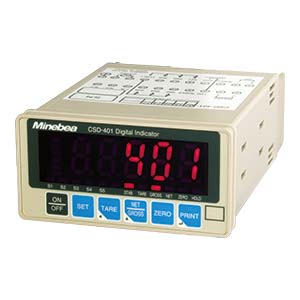

デジタルロードセル専用インジケータ CSD-401 | 弊社デジタルロードセルを最大8台迄接続可能、RS-232Cインターフェイス標準装備、48mm×96mmのコンパクトサイズ、 JIS B 7611-2:2009付属書C(環境試験レベルH)対応。 | 15 | |||

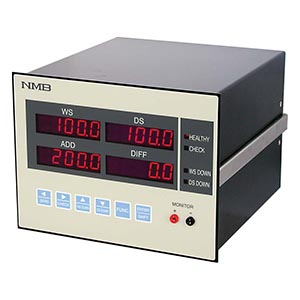

テンションメーター用デジタルインジケータ TMD-100 | システムを1台に集約し、制御盤内の省スペース化、省配線化、及び制御盤の小型化が可能 | 0.01 | 100 | ||
デジタルモーメントリミッター DML-802C | 吊り荷重と作業半径を表示し警報を出力、(社)日本クレーン協会合格品 | 2 | |||

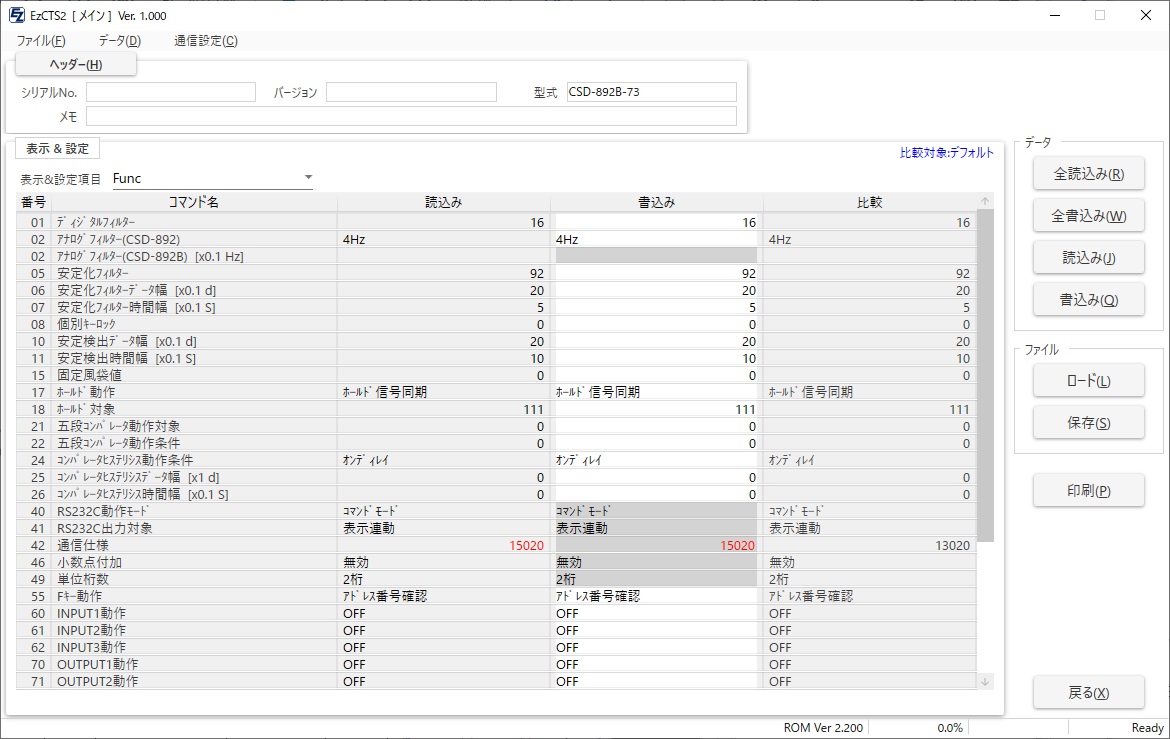

コミュニケーションソフトウェア(EzCTS2) | デジタルインジケータの設定値管理がより簡単に・・・本ソフトウェア(EzCTS2)をお使い頂く事で各種パラメータをPCで管理できます。 多数のデジタルインジケータを同じ設定にしたい時や以前の設定を再現したい時に活用できます。 | ||||

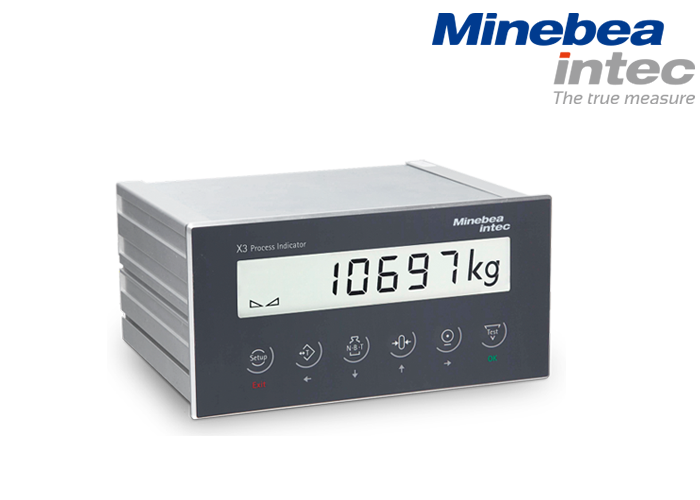

PR5410 プロセスインジケータ | ●ひょう量モジュールにおける精度10000e class Ⅲを実現 ●高速変換、10msからの応答時間が可能 ●10/100 Mbits/sのLANアダプタを内蔵 ●分銅を使用する実荷重調整、mV/Vの数値入力によるキャリブレーション、またロードセル入力(スマートキャリブレーション)が可能 ●標準で"Ethernet TCP/IP and Modbus TCP"を搭載 ●大きな表示(高さ18㎜)、見やすいバックライトLCD表示●OIML R76 10,000e ●内部分解能:1/4,000,000 |
||||

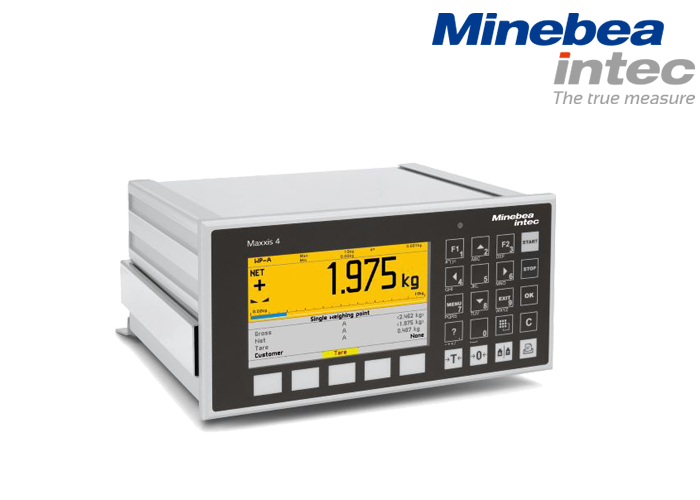

プロセスコントローラー maxxis4 PR5500 | ●データインテグリティ(DI)サポート ●ユーザー管理、パスワード管理機能搭載 ●ロードセル、デジタルロードセル、台はかり、電磁式台はかりに対応(オプション) ●保護等級:IP65(フロントパネル部) ●RS-232C/RS485、アナログ、デジタルI/Oなどの豊富なオプション ●データバックアップ・リストア機能(SDメモリーカード内) |
||||

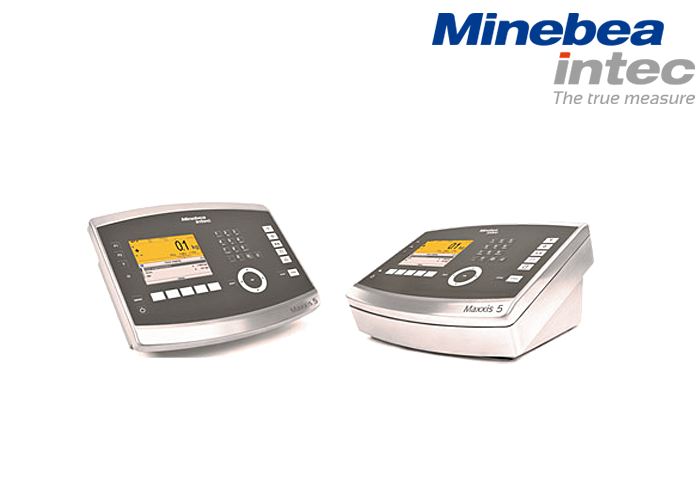

プロセスコントローラー maxxis5 PR5900 | ●データインテグリティ(DI)サポート ●ユーザー管理、パスワード管理機能搭載 ●ロードセル、デジタルロードセル、台はかり、電磁式台はかりに対応(オプション) ●本質安全防爆回路内蔵(オプション) ●保護等級:IP65(フロントパネル部) ●パネルマウント型(G1)、デスクトップ型(オプション G2)、壁掛け型(オプションG3) ●RS-232C/RS485、アナログ、デジタルI/Oなどの豊富なオプション ●データバックアップ・リストア機能(SDメモリーカード内) |
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
