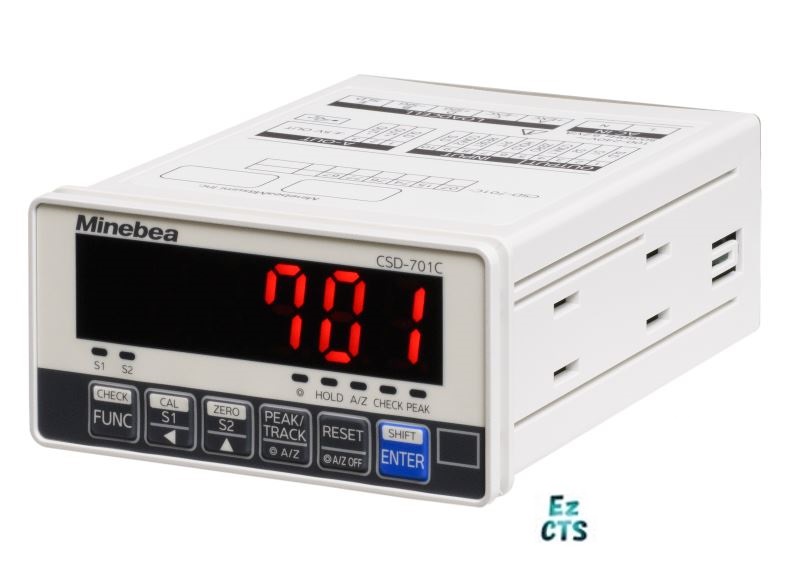

デジタルインジケータ　CSD-701C

ミネベアの変換器/ロードセル用デジタルインジケータ(指示計)は視認性が良く、各種計測・計装用計重システムにおいてセンサーからのシグナルを増幅し、値の表示、アナログ/デジタルデータの出力及び、計重システムの制御(コントロール)、監視(モニタリング)等の機能を備えています。ミネベアインテックのインジケータは、ひょう量モジュールにおける精度10000e class Ⅲを実現しています。高速変換、10msからの応答時間が可能です。また、10/100 Mbits/sのLANアダプタを内蔵しています。

特長

■ 48 mm×96 mmのコンパクトサイズ
■ ピークホールド機能付
■ 350 Ωひずみゲージ式変換器(ロードセル)を4台まで接続可能
■ 保護等級：IP65相当
■USBインターフェイスを追加、EzCTS(別売)対応可能

スクロールできます

仕様名	仕様内容
ブリッジ電源	DC5 V±0.25 V　60 mA以内 (DC2.5 V、切換可）
入力範囲	－3.1 mV/V ~ 3.1mV/V入力にてF.S.設定可能
出力範囲	DC±5 V 負荷抵抗5 kΩ以上 (ファンクションにてF.S.設定)
出力回数	100 回/s(10 回/s、20 回/s、50 回/s 切換可)
出力分解能	1/12 000以上
零点調整範囲	－2.5 mV/V～2.5 mV/V
非直線性	表示 0.02 %F.S.、出力 0.04%F.S.
温度変化による影響	零点 ±0.2 μV/℃、感度 ±0.001 5 %F.S./℃ (入力感度0.2 μV/d 以上にて校正時)
入力ノイズ	±0.2 μVp‐p 以下 (各種フィルターデフォルト設定にて)
デジタルローパスフィルター	0.1 Hz ~ 10 Hz（デジタル式、0.1 Hz刻みで調整可）
A/Dサンプリング	100 回/s (10 回/s、20 回/s、50 回/s 切換可)
表示範囲	－99 999 ~ 99 999
表示回数	4回/s（20 回/s、50 回/s、100 回/s 切換可）
小数点表示	表示無し、10¹、10²、10³、10⁴切換可
外部制御機能	4点　ZERO、PEAK/TRACK/A/Z、HOLD、RESET/A/Z OFF
コンパレーター機能	設定値　：－99 999～99 999 設定数　：S1、S2　2点コンパレーター変換回数　：A/D サンプリングに同期
使用温度湿度範囲	温度 -10 ℃～50 ℃、湿度 85 %RH以下(結露なきこと)
電源電圧	AC100 V～AC240 V　50/60 Hz (許容可変範囲　AC85 V～AC264 V)
消費電力	最大約9.2 VA（オプションあり、AC230 V にて）、最大約5.6 VA (オプションあり、AC100 V にて)
外形寸法(W×H×D)	96 mm×48 mm×138 mm
質量	約0.35 kg(オプション、取付金具を含む)
保護等級	IP65相当 (付属のパネルマウントパッキンを装着して取付時のフロントパネルのみ)

スタートガイド

No.294-2015

取扱説明書
- No.294-2014C
仕様書
- No.382701C
CADデータ
- CSD-701C_HP用外観図_20221102.DXF
- 電流出力
- ＢＣＤ出力
- RS-232Cインターフェイス
- RS-422/485インターフェイス
- シリアルインターフェイス
- 電源電圧 DV24V
