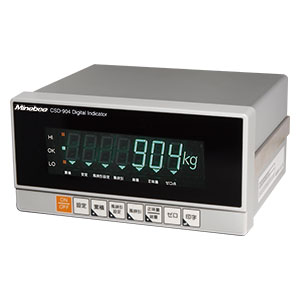

ミネベアの変換器/ロードセル用デジタルインジケータ(指示計)は視認性が良く、各種計測・計装用計重システムにおいてセンサーからのシグナルを増幅し、値の表示、アナログ/デジタルデータの出力及び、計重システムの制御(コントロール)、監視(モニタリング)等の機能を備えています。ミネベアインテックのインジケータは、ひょう量モジュールにおける精度10000e class Ⅲを実現しています。高速変換、10msからの応答時間が可能です。また、10/100 Mbits/sのLANアダプタを内蔵しています。

特長

■ はかりの用途に適してます。6000目量対応 (0.5μV/d入力以上で)
■ 文字高22mmの大型蛍光表示管による明瞭な計測値表示
■ リニアライザ-内蔵 (最大3ポイント設定)
■ 全ての接続をコネクタにて対応
■ JIS B7611-2:2009付属書C (環境試験レベルH)適合
■ 保護等級:IP65

  • スクロールできます

    仕様名

    仕様内容

    ブリッジ電源 DC5 V±0.25V 120 mA以内 センシング機能付
    入力感度 0.2 μV/d以上 (d=最小目盛)
    入力範囲 -3.1 mV/V~3.1 mV/V
    零点調整範囲 ±2.5 mV/V
    非直線性 0.01 %F.S.
    温度による影響 零点 ±0.2 μV/℃、感度 ±0.0015 %F.S./℃ (入力感度0.2 μV/d以上にて校正時)
    荷重表示 総重量又は正味重量表示
    A/Dサンプリング 15回/s
    表示範囲 -999 999~999 999
    状態表示 累積、安定、固定風袋引、風袋引、総量、正味量、ゼロ点 (▼部点灯)
    判定表示 HI、OK、LO
    (OK:緑色蛍光表示管、HI、LO:橙色蛍光表示管)
    表示回数 5 回/s (15 回/s切換可)
    小数点表示 表示無し、10¹、10²、10³切換可
    単位表示 g、kg、t、lb切換可(緑色蛍光表示管)
    使用温度湿度範囲 温度 -10 ℃~40 ℃、湿度 85 %RH以下(結露なきこと)
    電源電圧 AC100 V(AC85 V~ AC110 V) 50/60 Hz
    消費電力 約4 VA
    外形寸法(W×H×D) 192 mm × 96 mm × 165mm(突起部含まず)
    質量 約1.6 kg(別売品含まず)
    保護等級 IP65相当 (付属のパネルマウントパッキンを装着して取付時のフロントパネルのみ)
  • 取扱説明書

    仕様書

    CADデータ

カスタム

  • カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
