ミネベアの変換器/ロードセル用デジタルインジケータ(指示計)は視認性が良く、各種計測・計装用計重システムにおいてセンサーからのシグナルを増幅し、値の表示、アナログ/デジタルデータの出力及び、計重システムの制御(コントロール)、監視(モニタリング)等の機能を備えています。ミネベアインテックのインジケータは、ひょう量モジュールにおける精度10000e class Ⅲを実現しています。高速変換、10msからの応答時間が可能です。また、10/100 Mbits/sのLANアダプタを内蔵しています。

特長

高機能で手のひらサイズ!!
FAシステムに適したスマートモデル
■ 500回/秒の高速A/Dサンプリング及び外部出力制御で自動はかり、充填器などの高速計量システムに適しています。
■ DC24V電源仕様
■ 35mm幅DINレール取付
■ 軽量化、小型化を実現!
重量 約260g、サイズ 72mm×96mm×67.4mm(W×H×D)
■ 各種インターフェイスを標準搭載

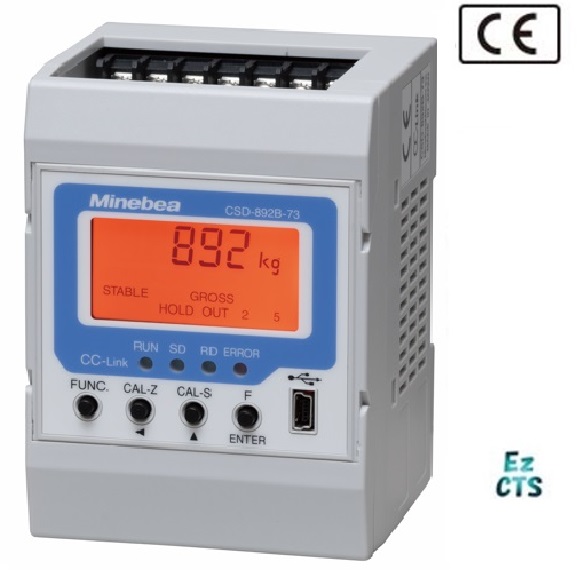

 CSD-892B-73 : CC-Linkインターフェイス標準搭載
 CSD-892B-74 : RS-232Cインターフェイス標準搭載
 CSD-892B-76 : RS-422/485インターフェイス標準搭載
 CSD-892B-07-25:電流・電圧出力インターフェイス標準搭載
 全型式 : USBインターフェイス標準搭載
■ デジタル通信での校正登録が可能
■ カンタン校正機能搭載(少ない操作手順で校正登録が可能)
■ PCアプリで設定データの書込、読込、保存、印刷が容易
 メンテナンスツールとして非常に便利です。
■ CEマーク適合品(適合指令 EN61326-1:2013)
■ JIS B 7611-2:2015附属書C(環境試験レベルH/レベルL)に適合

  • スクロールできます

    仕様名

    仕様内容

    ブリッジ電源 DC5 V±0.25 V 60 mA以内 センシング付
    適用変換器 ひずみゲージ式変換器(350 Ω)4 台まで並列接続可能
    入力感度 0.15 μV/d以上 (d=最小目盛)
    ※CE適合時は0.2 μV/d以上
    入力範囲 -3.1 mV/V~3.1 mV/V
    零点調整範囲 ±2.5 mV/V
    非直線性 0.01 %F.S.
    温度による影響 零点 ±0.2 μV/℃、感度 ±0.001 5 %F.S./℃ (入力感度0.15 μV/d以上にて校正時)
    入力ノイズ ±0.2 μVp-p 以下 (アナログフィルター、デジタルフィルター、安定化フィルターデフォルト設定にて)
    アナログフィルター 約4.0 Hz(2.0 ~ 10.0Hz 0.1Hz 間隔で切換可)
    A/Dサンプリング 500 回/s(250 回/s、100 回/s、50 回/s切換可)
    A/D内部分解能 24 ビット
    メイン表示 表示範囲 :-99 999 ~ 99 999
    表示インクリメント :1 (2、5、10、20、50 切換可)
    表示器 :FSTN 液晶(アンバー色LEDバックライト付き)
    オーバー表示 :マイナスオーバー時「-OL」、プラスオーバー時「OL」
    A/D 値オーバー表示 :マイナスオーバー「-OVF」、プラスオーバー「OVF」
    状態表示 ZERO、SPAN、mV/V、STABLE、TARE、GROSS、NET、CZ、LOCK、HOLD、ERROR
    表示回数 4 回/s
    判定表示 OUT 1、2、3、4、5
    小数点表示 表示無し、10¹、10²、10³、10⁴切換可
    単位表示 表示無し、g、kg、t、N、kN、lb、Pa、kPa、MPa 切換可
    外部制御入力信号 以下の内3個を任意に選択可
    OFF、ゼロセット、ゼロクリア、風袋引、風袋引クリア、ホールド、正味量/総量
    ※以上パルス入力、パルス幅 50 ms以上にて1回有効
    ホールド、正味量表示(総量表示時、ONで正味量表示)
    ※以上レベル入力、50 ms以上ショートにて入力中有効
    外部制御出力信号 以下の内5個を任意に選択可
    OFF、RUN、安定、風袋引中、総重量表示、正味量表示、センターゼロ、ホールド中、エラー、重量異常、ゼロ付近、正量(S0)、大投入(S1)、中投入(S2)、小投入(S3)、過量(S4)、不足、満量
    コンパレーター機能 設定値 :-99 999 ~ 99 999
    設定数 :S0、S1、S2、S3、S4 5点
    ヒステリシスデータ幅設定値 :0 ~ 99 digits
    ヒステリシス方向: 「オンディレイ」、「オフディレイ」のいすれか選択可
    コンパレーター変換回数 :表示同期、又はA/Dサンプリング同期に切換可
    [CSD-892B-73]
    CC-Link インタフェース
    CC-Linkバージョン Ver.1.10
    占有局数 :1局、2局、4局から選択
    ボーレート :156k、625k、2.5M、5M、10 Mbpsから選択
    通信方式 :ポーリング方式、 同期方式 :ビット同期方式
    伝送路形式 :RS-485バス、 伝送フォーマット :HDLC準拠
    リモート局番 :1局占有のとき01~64番、2局占有のとき01~63番、 4局占有のとき01~61番
    接続台数 :1局占有のとき最大64台、2局占有のとき最大32台、4局占有のとき最大16台
    接続ケーブル :シールド付ツイストペア、CC-Link専用ケーブルを使用の事
    ターミネーション :抵抗外付
    ステータスLED :通信の状態を4つのLEDで表現 [RUN]、[ERR]、[SD]、[RD]
    [CSD-892B-74]
    RS-232Cインターフェイス
    ボーレート:1 200、2 400、4 800、9 600、19 200、38 400 bpsから選択
    データ・ビット長:7 bit、8 bitから選択
    パリティ・ビット:無し、偶数、奇数から選択
    ストップ・ビット:1 bit、2 bitから選択
    ターミネーター:CR+LF、CRから選択
    伝達方法:半二重
    同期方式:調歩同期式
    ケーブル長:15 m以内
    データ転送モード:コマンド、Modbus、ストリームから選択
    [CSD-892B-76]
    RS-422/485インターフェイス
    ボーレート:1 200、2 400、4 800、9 600、19 200、38 400 bpsから選択
    データ・ビット長:7 bit、8 bitから選択
    パリティ・ビット:無し、偶数、奇数から選択
    ストップ・ビット:1 bit、2 bitから選択
    ターミネーター:CR+LF、CRから選択
    伝達方法:半二重 同期方式:調歩同期式
    ケーブル長:約1 km
    アドレス:0 ~ 31の中から1つを選択
    接続台数:最大32 台(RS-422:10台)
    ターミネーション:内蔵(端子台接続により有無選択)
    データ転送モード:コマンド、Modbus、ストリームから選択
    RS-422/485の切換:ファンクションにて設定
    [CSD-892B-07-25]
    電流・電圧出力
    インターフェイス
    出力:電流 DC4 mA ~ 20 mA、電圧:DC±10 V
    負荷抵抗:電流 510Ω以下、電圧 5 kΩ以上
    分解能:約1/12 000以上、非直線性:0.02 %F.S.
    オーバーレンジ:-OL表示時 電流 約DC2.4 mA、電圧 約DC-11 V
            OL表示時 電流 約DC21.6 mA、電圧 約DC11 V
    出力回数:50 回/s、100 回/s、250 回/s、500 回/s (サンプリング回数に同期)
    温度による影響:電流 零点 ±0.005 %F.S./℃、感度 ±0.01 %F.S./℃
            電圧 零点 ±0.015 %F.S./℃、感度 ±0.015 %F.S./℃
    USBインターフェイス USB2.0に準拠(USB1.1規格の機器でも使用可)
    出力コネクタ miniUSBコネクタBタイプ(メス)
    ※USBインターフェイスを使用するには、ホスト側に専用のドライバーをインストールする必要があります。
    ≪各種の機能≫ ゼロトラッキング  :一定条件内でのゼロ点変動を安定化させる
    デジタルフィルター :CPU 内での演算処理によりデータを安定化させる
    安定化フィルター :荷重の変化幅が一定以内の時のみデジタルフィルターを強化し安定させる
    デジタルリニアライズ :最大3 点で非直線性を補正する
    使用温度湿度範囲 温度 -10 ℃~50 ℃、湿度 85 %RH以下(結露なきこと)
    電源電圧 DC24 V (許容可変範囲 DC20.4 V ~ DC27.6 V)
    消費電力 約 2.4 W(DC24 Vにて、シリーズ代表値)
    外形寸法(W×H×D) 72 mm×96 mm×67.4 mm(突起部含まず)
    質量 約 260 g
