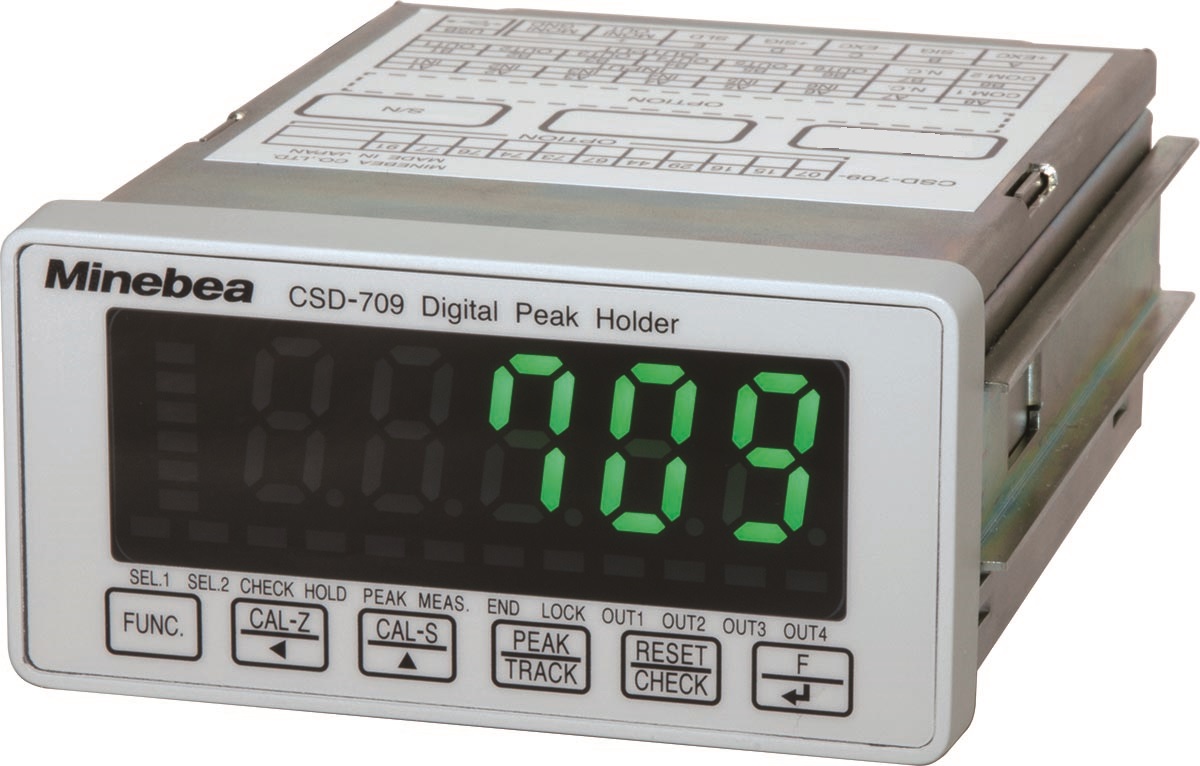

ミネベアの変換器/ロードセル用デジタルインジケータ(指示計)は視認性が良く、各種計測・計装用計重システムにおいてセンサーからのシグナルを増幅し、値の表示、アナログ/デジタルデータの出力及び、計重システムの制御(コントロール)、監視(モニタリング)等の機能を備えています。ミネベアインテックのインジケータは、ひょう量モジュールにおける精度10000e class Ⅲを実現しています。高速変換、10msからの応答時間が可能です。また、10/100 Mbits/sのLANアダプタを内蔵しています。
特長
■ 4 000回/sの高速サンプリング
■ 様々なアプリケーションに対応可能
■ 用途に応じたホールド機能
■ 多彩なインターフェイス
■ メモリー増設(オプション)によりPCで波形表示と条件設定が可能
■ 保護等級:IP64
-
-
スクロールできます
仕様名
仕様内容
ブリッジ電源 DC10 V±0.5 V 60 mA以内 (DC5 V、DC2.5 V切換可) 適用変換器 ひずみゲージ式変換器 170Ω~1 000Ω (ブリッジ電源 DC10 V時) 入力感度 0.4μV/d (d=最小目盛) 入力範囲 -3.1 mV/V ~ 3.1 mV/V 零点調整範囲 ±2.5 mV/V モニター出力 センサー入力1 mV/V あたり2 V ± 0.1 V (ブリッジ電源DC10V 時) 負荷抵抗2 kΩ以上 非直線性 0.02 %F.S.±1 digit 温度変化による影響 零点 ±0.5 μV/℃(入力感度 0.4 μV/d 以上にて校正時)
感度 ±0.002 5 %F.S./℃ (入力感度 0.4 μV/d以上にて校正時)アナログフィルター 100 Hz (10 Hz、40 Hz、400 Hz、1 kHz、4 kHz、10 kHz、30 kHz切換可
※アナログピークホールド使用時のみ有効
※デジタルピークホールド使用時は30 kHz固定デジタルローパスフィルター 40 回/s : OFF、0.1 ~ 4 Hz
400 回/s : OFF、1 ~ 40 Hz
4000 回/s : OFF、10 ~ 400 HzA/Dサンプリング 4 000 回/s (40 回/s、400 回/s切換可) A/D内部分解能 24 bit CHECK値 約0.3 mV/V アナログピークホールド 応答速度 :アナログフィルター特性に準ずる
アナログフィルター設定値 10 Hz、40 Hz、100 Hz、400 Hz、10 kHz、4 kHz
確度 アナログフィルター設定値 (-3 dB±1 dB) ±0.1 %
アナログフィルター設定値 10 kHz
確度 アナログフィルター設定値 (-3 dB±1 dB) ±0.5 %
アナログ フィルター設定値 30 kHz
確度 アナログフィルター設定値 (-3 dB±1 dB) ±1 %荷重表示 表示範囲 :-99 999 ~ 99 999
表示インクリメント :1 (2、5、10 切換可)
表示器 :緑色7 セグメントLED 文字高 17 mm
オーバー表示 :マイナスオーバー時 [-OL]、 プラスオーバー時 [OL]
A/D 値オーバー表示 :マイナスオーバー時 [-OVF]、プラスオーバー時 [OVF]状態表示 SEL.1、SEL.2、CHECK、HOLD、PEAK、MEAS.、END、LOCK 表示回数 20 回/s (4 回/s、50 回/s、100 回/s 切換可) 判定表示 OUT1、OUT2、OUT3、OUT4 小数点表示 表示無し, 10¹,10², 10³, 10⁴ 切換可 外部制御入力信号 以下の内6 個を任意に選択可
OFF、ゼロセット、ゼロセットクリア、ホールド (パルス)、印字指令 (S-I/F)、マルチホールド強制終了、ホールド (レベル)、PEAK/TRACK、RESET、SEL.1、SEL.2、CHECK、一括キーロック外部制御出力信号 以下の内6 個を任意に選択可
OFF、ホールド中、PEAK、MEAS、END、MULTI (マルチホールド使用時ON)、EXCUTE (マルチホールド計測中ON)、OK (下限値<現在の荷重値<上限値にてON)、NG (OK 条件以外にてON)、上限/下限、S0、S1、S2、ERROR、オーバー異常、ゼロセット応答、RUN (レベル/トグル)各種機能 アナログフィルター、デジタルフィルター、デジタルローパスフィルター、簡単校正、通信校正、CHECK値、HOLD対象切換、アナログ出力対象切り換え、銘柄切換え、ピークモード選択、デジタルピークホールド、アナログピークホールド、モニター出力、モニターモード、波形比較(別売品装着時)、測定結果ログ(別売品装着時) USBインターフェイス USB2.0に準拠 (USB1.1規格の機器でも使用可)
出力コネクタ: USB コネクタB タイプ(メス)使用温度湿度範囲 温度 -10 ℃~50 ℃、湿度 85 %RH以下(結露なきこと) 電源電圧 AC100 V~AC240 V 50/60Hz (許容可変範囲 AC85 V~AC264 V) 消費電力 約10 VA(別売品無し、AC100Vにて)
最大約18 VA(別売品装着、AC100 V~240 Vにて)外形寸法(W×H×D) 96 mm×48 mm×110 mm(突起部含まず) 質量 約500g(別売品含まず) 保護等級 IP64相当 (パネルマウント時、フロントパネル部がIP64) -
仕様書
CADデータ
-
- 電圧出力
- 電流出力
- BCD出力(シンクタイプ)
- BCD出力(ソースタイプ)
- 外部制御(電圧入力タイプ)
- RS-232Cインターフェイス
- RS-422/485インターフェイス
- CC-Link インターフェイス
- DC電圧
- シリアルインターフェイス
- メモリー増設 (計測用ソフトウェア CSD-709D-01付)
- EzCTS(Ez Communication Tool Software for PC)
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
