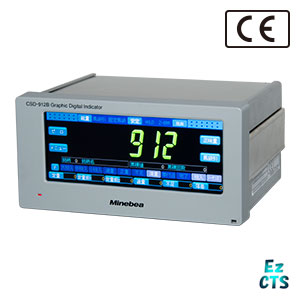

ミネベアの変換器/ロードセル用デジタルインジケータ(指示計)は視認性が良く、各種計測・計装用計重システムにおいてセンサーからのシグナルを増幅し、値の表示、アナログ/デジタルデータの出力及び、計重システムの制御(コントロール)、監視(モニタリング)等の機能を備えています。ミネベアインテックのインジケータは、ひょう量モジュールにおける精度10000e class Ⅲを実現しています。高速変換、10msからの応答時間が可能です。また、10/100 Mbits/sのLANアダプタを内蔵しています。
特長
■ 視認性の良い広視野角6.2インチTFTカラー液晶タッチパネルを採用
■ 計量状態のグラフ表示が可能
■ 100種類の配合計量が出来る銘柄メモリ
■ 1 000回/秒の高速A/D変換 (内部分解能 24ビット)
■ RS-485インターフェイス、及びシリアルインターフェイス標準装備
■ ワイド電源対応
■ CEマークマーク適合品
■ 保護等級：IP65
■ JIS B 7611-2：2015付属書C(環境試験レベルH)に適合。
-
-
スクロールできます
仕様名
仕様内容
ブリッジ電源 DC12 V±0.3 V 140 mA 以内 (DC3V、6V 切換可)
リモートセンシング付入力感度 0.3 μV/d 以上 (d＝最小目盛) 入力範囲 －3.1 mV/V～3.1 mV/V 零点調整範囲 ±2.5 mV/V 非直線性 0.01 %F.S. 温度による影響 零点 ±0.1 μV/℃、感度 ±0.0008 %F.S./℃
(入力感度0.3 μV/d以上にて校正時)入力ノイズ ±0.2 μVp-p 以下 (アナログフィルター、デジタルフィルター、安定化フィルター、 A/D サンプリングデフォルト設定にて) アナログフィルター 約4 Hz（2、6、8、10、100 Hz 切換可） A/Dサンプリング 200 回/s（1000 回/s、100 回/s、50 回/s、20 回/s、10 回/s 切換可） A/D内部分解能 24 ビット 表示器 広視野角6.2 インチTFTカラー液晶、
表示器ドット数：640×240 dots、
ドットピッチ：0.077 mm×0.231 mmバックライト 輝度 約240 cd/m2 (typ.)、
寿命 25 ℃にて約40,000 h (typ.)で表面輝度が初期の50%に達する表示範囲 －999 999～999 999 状態表示 総量、正味量、風袋引、固定風袋、安定、HOLD、Z-ERR、RUN、CZ、大投入/S1、中投入/S2、小投入/S3、過量/S4、正量、不足、満量、零付近、完了、投入/排出、単純比較/シーケンス/四段/計量中/排出中/混合中 設定値表示 定量、定量前1、定量前2、過量、不足、落差 銘柄表示 銘柄番号：0～99、銘柄名：最大15 文字 表示回数 4 回/s（20 回/s 切換可） 小数点表示 無し、10¹、10²、10³、10⁴切換可 単位表示 無し、g、kg、t、lb、N、kN 切換可 累積表示 累積値：0～9 999 999 999、累積回数：0～999 999 操作設定方法 アナログ抵抗膜式タッチパネル操作により設定、
RS-485 による通信にて設定も可能≪各種の機能≫ ゼロトラッキング 一定条件内でのゼロ点変動を安定化させる デジタルフィルター CPU 内での演算処理によりデータを安定化させる 安定化フィルター 荷重の変化幅が一定以内の時のみデジタルフィルターを強化し安定させる 校正LOCK スイッチ 本スイッチにより校正機能をLOCK する デジタルリニアライズ 最大3 点で非直線性を補正する 累積機能 荷重データを累積加算し、その回数と合計値を記憶する 固定風袋引 デジタル入力した設定値により風袋引きを行う 使用温度湿度範囲 温度 0 ℃～40 ℃、湿度 85 %RH以下(結露なきこと) 電源電圧 AC100 V～AC240 V
(許容可変範囲：AC85 V～AC264 V) 50/60 Hz消費電力 約20 VA(別売品無し、AC100 V にて)、
最大約 30 VA(別売品装着、AC100 V)外形寸法(W×H×D) 192 mm×96 mm×132 mm (突起部含まず) 質量 約1.6 kg(別売品含まず) 保護等級 IP65相当 (付属のパネルマウントパッキンを装着して取付時のフロントパネルのみ) -
- 電流出力
- 電圧出力
- ＢＣＤ出力
- RS-232Cインターフェイス
- RS-422/485インターフェイス
- CC-Linkインターフェイス
- PROFIBUS インターフェイス PROFIBUS I/F用GSDファイル(NMB_0BF1.gsd 4KB)はこちらからダウンロードして活用してください。 ダウンロードする場合は
- 右クリックしてファイルを保存してください。 このファイルはCSD-912B-70の機器情報ファイルでPROFIBUSのクラス1マスターにCSD-912B-70のパラメータを設定するファイルです。
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
