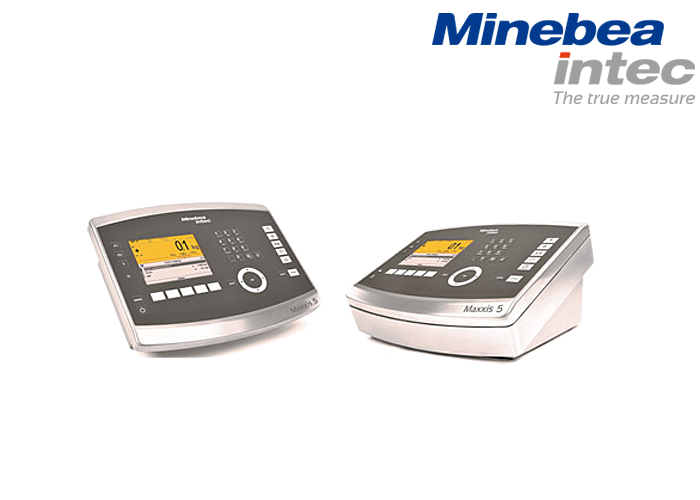

ミネベアの変換器/ロードセル用デジタルインジケータ(指示計)は視認性が良く、各種計測・計装用計重システムにおいてセンサーからのシグナルを増幅し、値の表示、アナログ/デジタルデータの出力及び、計重システムの制御(コントロール)、監視(モニタリング)等の機能を備えています。ミネベアインテックのインジケータは、ひょう量モジュールにおける精度10000e class Ⅲを実現しています。高速変換、10msからの応答時間が可能です。また、10/100 Mbits/sのLANアダプタを内蔵しています。
特長
■データインテグリティ(DI)サポート
■ユーザー管理、パスワード管理機能搭載
■ロードセル、デジタルロードセル、台はかり、電磁式台はかりに対応(オプション)
■本質安全防爆回路内蔵(オプション)
■保護等級:IP65(フロントパネル部)
■パネルマウント型(G1)、デスクトップ型(オプション G2)、壁掛け型(オプションG3)
■RS-232C/RS485、アナログ、デジタルI/Oなどの豊富なオプション
■データバックアップ・リストア機能(SDメモリーカード内)
-
-
スクロールできます
仕様名
仕様内容
クラス OIML R76; Class Ⅲ 10000e acc. To EN45501 非直線性 <0.003% ロードセル印加電圧 DC12V max160mA、リモートセンシング機能付き、W1及びW2は最大650Ωロードセル 8個以内 (min 75Ω)、最大350Ωロードセル4個以内 温度影響 ゼロ:<0.05uV/K RTI、スパン:<±4ppm/K 入力信号レンジ 0~36mV 最小入力感度 0.2 μV/d (法定計量の場合 0.5 μV/e ) 内部分解能 max 7,500,000 counts at 3mV/V 変換速度 5~1600ms 電源 AC100-240V(-15/+10%), 50-60Hz, 44VA 動作周囲温度 -10℃~40℃ 動作周囲湿度 95%RH以下 (ただし結露しない事) 保管・輸送時温度 -20℃~70℃ 保護等級 パネルマウント型(G1):IP65(フロントパネル部)
デスクトップ型(G2/G3):IP68/IP69K標準インターフェース RS-232C、RS-485、LAN port、デジタルI/O、SD card port(SDメモリ-カード(8G)標準装備)、USB port 日本国内防爆認定(DEKRA) [ Ex ib Gb ] ⅡC , [ Ex ib Db ] ⅢC ( DEK18.0095X )

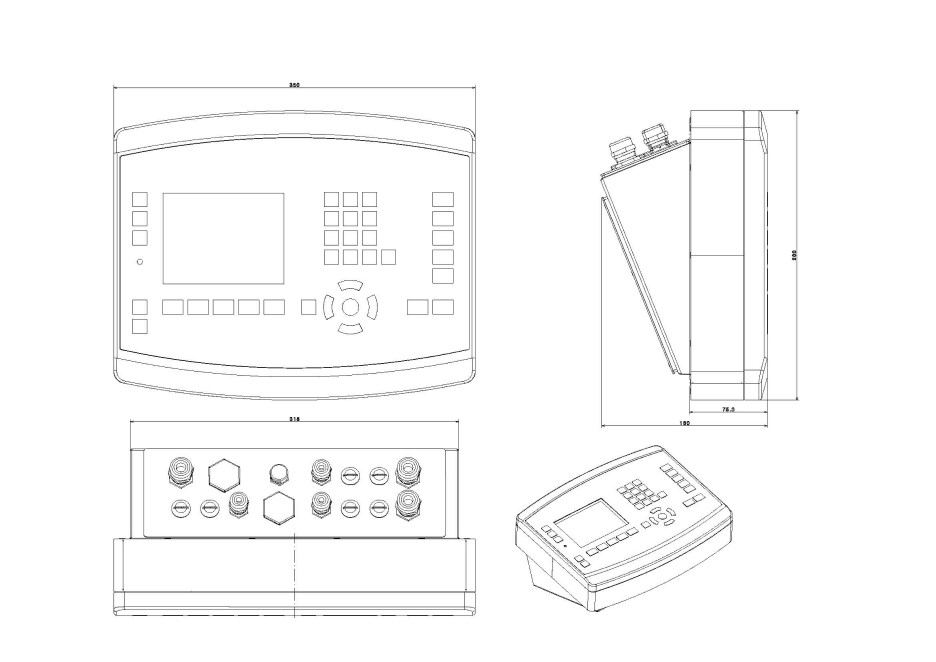

[ Ex ib Gb ] ⅡC , [ Ex ib Db ] ⅢC ( DEK18.0097X )海外防爆規格適合 【IECEx】Ex ib ⅡC T4 Gb / 【ATEX】 Ⅱ2G Ex ib ⅡC T4 Gb オプション W1:A/D コンバータ オプション L8:DC24V電源 (-10/+10%) オプション2 L14:ケーブルクランプ仕様 オプション3 L15:補強フレーム オプション4 B15(オプション1):RS-485 オプション5 B25(オプション2):RS-485( IS電磁式台はかり接続用電源付き) オプション6 B16(オプション1):アナログ出力 0/4~20mA オプション7 B26(オプション2):アナログ出力 0/4~20mA オプション8 B17(オプション1):デジタル入出力 4点 オプション9 B27(オプション2):デジタル入出力 4点 オプション10 C21(FBオプション):Profibus-DP インターフェース オプション11 C24(FBオプション):DeviceNet インターフェース オプション12 C25(FBオプション):CC-Link インターフェース オプション13 C26(FBオプション):Profinet インターフェース オプション14 C27(FBオプション):Ethernet/IP インターフェース オプション15 E5:Alibi memory (アリバイメモリ)監査証跡機能 外形寸法(W×H×D) 350 mm×280 mm×(パネルマウント型92 /デスクトップ型160) 質量 約3 kg 梱包重量 4 kg -
仕様書
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
