デジタルインジケータ　CSD-815C

ミネベアの変換器/ロードセル用デジタルインジケータ(指示計)は視認性が良く、各種計測・計装用計重システムにおいてセンサーからのシグナルを増幅し、値の表示、アナログ/デジタルデータの出力及び、計重システムの制御(コントロール)、監視(モニタリング)等の機能を備えています。ミネベアインテックのインジケータは、ひょう量モジュールにおける精度10000e class Ⅲを実現しています。高速変換、10msからの応答時間が可能です。また、10/100 Mbits/sのLANアダプタを内蔵しています。

特長

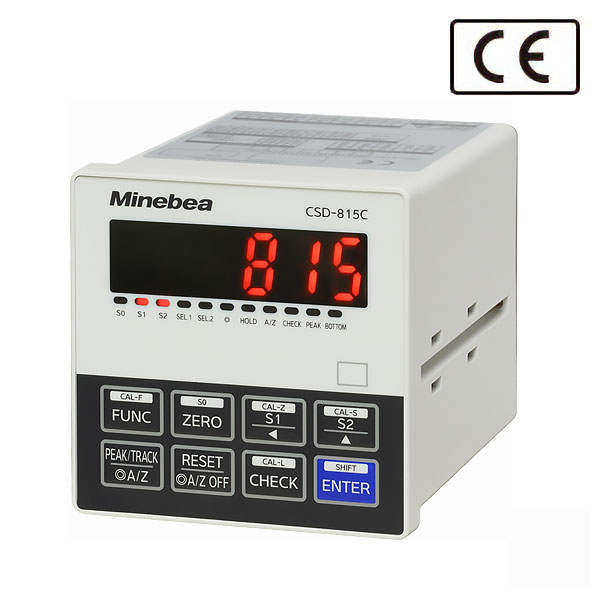

■ 96 mm×96 mmのひずみゲージ式変換器用デジタルインジケータ
■ ピークホールド機能付
■ CC-Linkインターフェイス対応可能
■ CEマーク適合
■ 保護等級 : IP65 (フロントパネル部)

スクロールできます

仕様名	仕様内容
ブリッジ電源	DC5 V±0.25V 60 mA以内 (DC2.5 V切換可)
入力範囲	±3.1mV/V 入力にてF.S.設定可能(ブリッジ電源 DC5 Vの時)
出力範囲	DC±10 V 負荷抵抗5kΩ以上(ファンクションにてF.S.設定)
出力回数	4回/s、20回/s、50回/s、100回/s切換可 (A/Dサンプリングに同期)
出力分解能	約1/12 000
零点調整範囲	±2.5mV/V
非直線性	表示 0.01 %F.S.、出力 0.05 %F.S.、出力0.04%F.S.
入力ノイズ	トラッキング:±0.2uVp-p以下、アナログピークホールド:±0.6uVp-p以下(各種フィルターデフォルト設定にて)
入力フィルター	トラッキング:デジタルローパスフィルター0.1~20.0Hz(0.1Hz刻みで調整可)、アナログピークホールド:アナログローパスフィルター2Hz、10Hz、100Hz、2kHz
A/Dサンプリング	10回/s、20回/s、50回/s、100回/s、200回/s
CHECK	約0.3mV/V(約0mV/V~2.4mV/Vの範囲を0.1mV/V刻みで設定可)
荷重表示	赤色7セグメントLED 文字高 17 mm
表示範囲	-99 999~99 999
表示回数	4回/s(20回/s、50回/s、100回/s切換可)
外部制御機能	ZERO、 PEAK/TRACK/A/Z、 HOLD、 RESET/A/ZOFF、 SEL.1、 SEL.2
コンパレーター機能	設定値 : - 99 999~99 999 設定数 : SO、S1、S2 3点 ※「S0」はファンクション設定によるコンパレーター変換回数 : A/Dサンプリングに同期
各種機能	ゼロトラッキング、デジタルローパスフィルター、デジタルフィルター、安定化フィルター、簡単校正、校正データ切換え、コンパレーター銘柄切換え、通信校正、CHECK値、HOLD対象切換え、キーロック、デジタルピークホールド、アナログピークホールド、モニターモード
使用温度湿度範囲	温度-10℃~50℃、湿度85%RH以下(結露なきこと)
電源電圧	AC100 V~AC240 V 50/60Hz(許容可変範囲 AC85 V~AC264 V)
消費電力	約13.5VA(オプションあり、AC230Vにて) 約9.0VA(オプションあり、AC100Vにて)
外形寸法(WXH×D)	96 mm×96 mm×129.5mm(突起部含まず)
質量	約500 g(別売品含まず)
保護等級	IP65相当(付属のパネルマウントパッキンを装着して取付時のフロントパネルのみ)

スタートガイド

No.294-2054

取扱説明書
- No.294-2073
仕様書
- No.382815C
CADデータ
- csd815c.dxf
ソフトウェア/ファームウェア
- CSP+(CC-Link Family System Profile Plus)ファイル 0x0210_CSD-815C_1.00_ja.CSPP.zip
- 電流出力
- 外部制御有電圧入力タイプ
- ＢＣＤ出力
- RS-232Cインターフェイス
- RS-422/485インターフェイス
- CC-Linkインターフェイス
