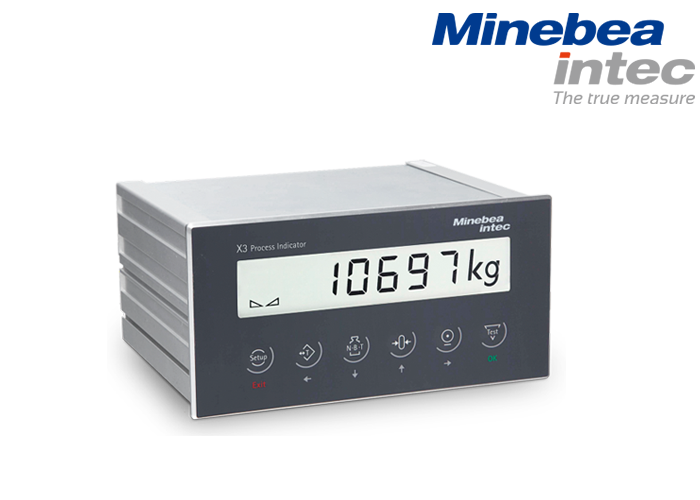

PR5410 プロセスインジケータ

ミネベアインテック

ミネベアの変換器/ロードセル用デジタルインジケータ(指示計)は視認性が良く、各種計測・計装用計重システムにおいてセンサーからのシグナルを増幅し、値の表示、アナログ/デジタルデータの出力及び、計重システムの制御(コントロール)、監視(モニタリング)等の機能を備えています。ミネベアインテックのインジケータは、ひょう量モジュールにおける精度10000e class Ⅲを実現しています。高速変換、10msからの応答時間が可能です。また、10/100 Mbits/sのLANアダプタを内蔵しています。

特長

■ひょう量モジュールにおける精度10000e class Ⅲを実現
■高速変換、10msからの応答時間が可能
■10/100 Mbits/sのLANアダプタを内蔵
■分銅を使用する実荷重調整、mV/Vの数値入力によるキャリブレーション、またロードセル入力(スマートキャリブレーション)が可能
■標準で"Ethernet TCP/IP and Modbus TCP"を搭載
■大きな表示(高さ18㎜)、見やすいバックライトLCD表示
■OIML R76 10,000e
■内部分解能:1/4,000,000

スクロールできます

仕様名	仕様内容
クラス	OIML R76; Class Ⅲ 10000e acc. To EN45501
非直線性	<0.003%
ロードセル印加電圧	DC12V max160mA、リモートセンシング機能付き、最大650Ωロードセル 8個以内 (min 75Ω)、最大350Ωロードセル4個以内
温度影響	ゼロ:<0.05uV/K　RTI、スパン:<±2.5ppm/K
入力信号レンジ	0～36mV
最小入力感度	0.2μV/count
内部分解能	max 4,800,000 counts at 3mV/V
変換速度	5～1600ms
電源	AC94V～264V 50/60Hz 11W/13VA ( max )
動作周囲温度	-10℃～50℃
動作周囲湿度	95%RH以下 (ただし結露しない事)
保管・輸送時温度	-20℃～70℃
保護等級	フロントパネル:IP65、ハウジング:IP30
オプション	PR5510/04:シリアルインターフェース　RS-485/422+RS-232C
オプション1	PR5510/07:アナログ出力（電流） 0/4~20mA, 負荷抵抗 max 500Ω
オプション2	PR5510/08:BCD出力オープンエミッタ
オプション3	PR5510/09:BCD出力オープンコレクタ
オプション4	PR5510/12:デジタル入出力フォトカプラ入力2点（風袋引き/風袋解除、印刷コマンド)、出力6点（重量異常、ゼロ、リミット1/2、ゼロ付近、スケールエラー）
オプション5	PR1721/31:Profibus-DP インターフェース
オプション6	PR1721/34:DeviceNet インターフェース
オプション7	PR1721/35:CC-link インターフェース

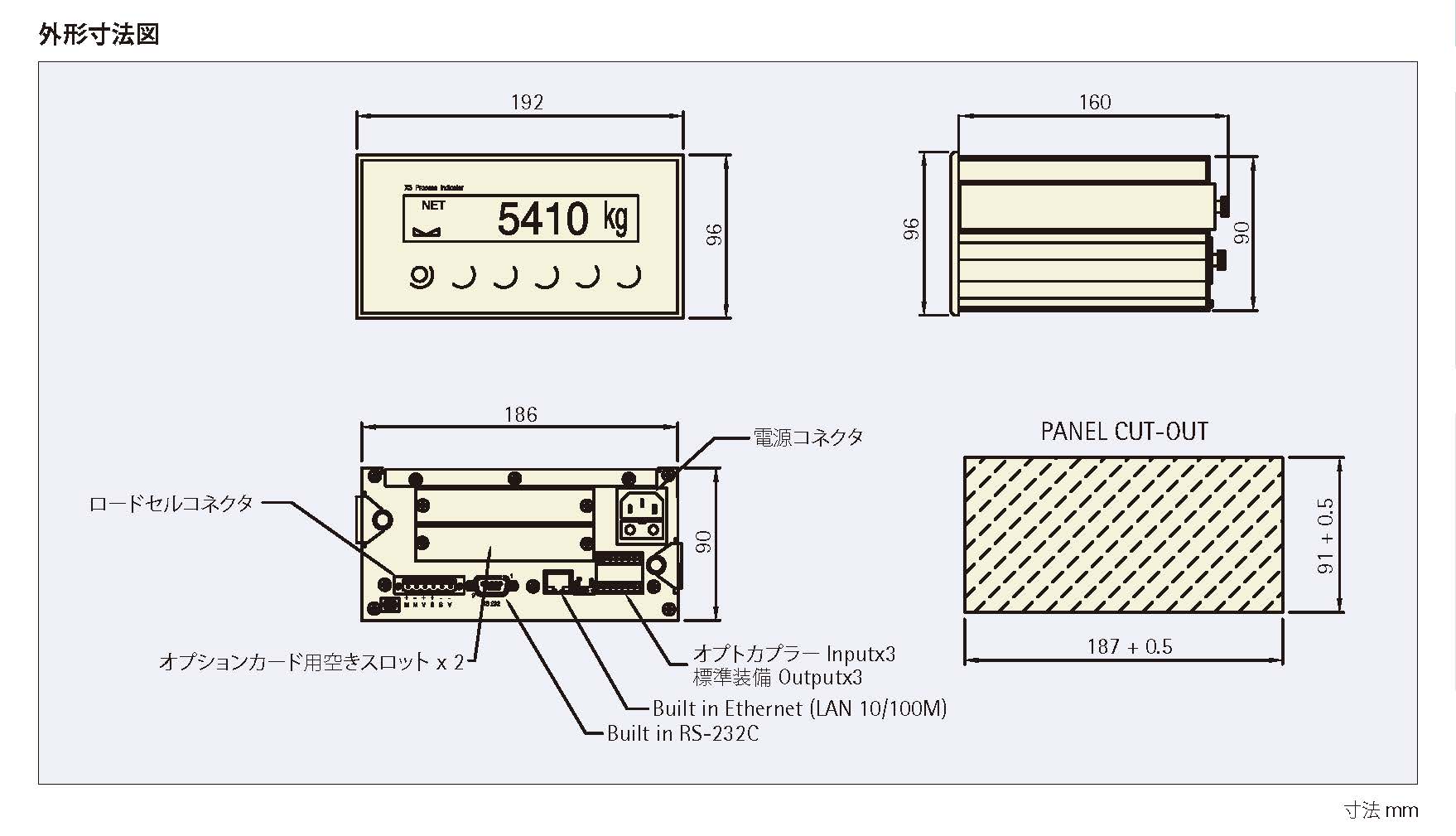

外形寸法(W×H×D)	192 mm×96 mm×150 mm
質量	約1.45 kg
梱包重量	2 kg
