ベアリング

ミニチュア・小径ボールベアリング

ラジアル深溝玉軸受(フランジ無し)

NMB Parts No. ISO/JIS 内径
(d)
[mm]
外径
(D)
[mm]

(B)
[mm]
基本動定格荷重
(Cr)
[N]
基本静定格荷重
(Cor)
[N]
内径
(d)
[in]
外径
(D)
[in]
CAD データ
DDRI-1634ZZ - 19.050 25.400 3.967 1203 894 0.7500 1.0000 DDRI-1634ZZ
DDRI-1634 - 19.050 25.400 3.967 1203 894 0.7500 1.0000 DDRI-1634
DDRI-1458ZZ - 15.875 22.225 3.967 1093 742 0.6250 0.8750 DDRI-1458ZZ
RI-1812KK - 12.700 28.575 7.938 5113 2387 0.5000 1.1250 RI-1812KK
DDRI-1812ZZ - 12.700 28.575 7.938 4033 2003 0.5000 1.1250 DDRI-1812ZZ
DDRI-1812 - 12.700 28.575 6.350 4033 2003 0.5000 1.1250 DDRI-1812
DDRI-1212ZZ - 12.700 19.050 3.967 1051 662 0.5000 0.7500 DDRI-1212ZZ
RI-1438SS - 9.525 22.225 7.142 3297 1368 0.3750 0.8750 RI-1438SS
RI-1438DD - 9.525 22.225 7.142 3297 1368 0.3750 0.8750 RI-1438DD
RI-1438KK - 9.525 22.225 7.142 3297 1368 0.3750 0.8750 RI-1438KK
RI-1438 - 9.525 22.225 5.558 3297 1368 0.3750 0.8750 RI-1438
DDRI-1438ZZ - 9.525 22.225 7.142 3334 1413 0.3750 0.8750 DDRI-1438ZZ
DDRI-1438 - 9.525 22.225 5.558 3334 1413 0.3750 0.8750 DDRI-1438
DDRI-1038ZZ - 9.525 15.875 3.967 906 477 0.3750 0.6250 DDRI-1038ZZ
DDRI-1038 - 9.525 15.875 3.967 906 477 0.3750 0.6250 DDRI-1038
DDRI-8516ZZ - 7.938 12.700 3.967 878 419 0.3125 0.5000 DDRI-8516ZZ
DDRI-8516 - 7.938 12.700 3.967 878 419 0.3125 0.5000 DDRI-8516
RI-1214ZZ - 6.350 19.050 7.142 2411 912 0.2500 0.7500 RI-1214ZZ
DDRI-1214ZZ - 6.350 19.050 7.142 2411 912 0.2500 0.7500 DDRI-1214ZZ
DDRI-1214 - 6.350 19.050 5.558 2411 912 0.2500 0.7500 DDRI-1214
R-4SS - 6.350 15.875 4.978 1470 599 0.2500 0.6250 R-4SS
R-4DD - 6.350 15.875 4.978 1470 599 0.2500 0.6250 R-4DD
R-4KK - 6.350 15.875 4.978 1470 599 0.2500 0.6250 R-4KK
DDR-4SS - 6.350 15.875 4.978 1470 599 0.2500 0.6250 DDR-4SS
DDR-4HH - 6.350 15.875 4.978 1470 599 0.2500 0.6250 DDR-4HH
DDR-4 - 6.350 15.875 4.978 1470 599 0.2500 0.6250 DDR-4
RI-814ZZ - 6.350 12.700 4.762 828 374 0.2500 0.5000 RI-814ZZ
DDRI-814ZZ - 6.350 12.700 4.762 828 374 0.2500 0.5000 DDRI-814ZZ
DDRI-814 - 6.350 12.700 3.175 828 374 0.2500 0.5000 DDRI-814
DDRI-614ZZ - 6.350 9.525 3.175 417 205 0.2500 0.3750 DDRI-614ZZ
DDRI-614 - 6.350 9.525 3.175 417 205 0.2500 0.3750 DDRI-614
R-3DD - 4.762 12.700 4.978 1306 487 0.1875 0.5000 R-3DD
R-3HH - 4.762 12.700 4.978 1306 487 0.1875 0.5000 R-3HH
DDR-3ZZ - 4.762 12.700 4.978 1306 487 0.1875 0.5000 DDR-3ZZ
DDR-3 - 4.762 12.700 3.967 1306 487 0.1875 0.5000 DDR-3
RI-6632ZZ - 4.762 9.525 3.175 712 271 0.1875 0.3750 RI-6632ZZ
DDRI-6632ZZ - 4.762 9.525 3.175 712 271 0.1875 0.3750 DDRI-6632ZZ
DDRI-6632 - 4.762 9.525 3.175 712 271 0.1875 0.3750 DDRI-6632
DDRI-5632ZZ - 4.762 7.938 3.175 391 142 0.1875 0.3125 DDRI-5632ZZ
DDRI-5632 - 4.762 7.938 2.779 391 142 0.1875 0.3125 DDRI-5632
DDRI-5532ZZ - 3.967 7.938 3.175 391 142 0.1562 0.3125 DDRI-5532ZZ
DDRI-5532 - 3.967 7.938 2.779 391 142 0.1562 0.3125 DDRI-5532
DDRI-618ZZ - 3.175 9.525 3.571 563 183 0.1250 0.3750 DDRI-618ZZ
DDRI-618 - 3.175 9.525 2.779 563 183 0.1250 0.3750 DDRI-618
R-2DD - 3.175 9.525 3.967 641 226 0.1250 0.3750 R-2DD
R-2KK1 - 3.175 9.525 3.967 641 226 0.1250 0.3750 R-2KK1
DDR-2ZZ - 3.175 9.525 3.967 641 226 0.1250 0.3750 DDR-2ZZ
DDR-2 - 3.175 9.525 3.967 641 226 0.1250 0.3750 DDR-2
DDRI-518ZZ - 3.175 7.938 3.571 563 183 0.1250 0.3125 DDRI-518ZZ
DDRI-518 - 3.175 7.938 2.779 563 183 0.1250 0.3125 DDRI-518
DDRI-418ZZ - 3.175 6.350 2.779 285 97 0.1250 0.2500 DDRI-418ZZ
DDRI-418 - 3.175 6.350 2.380 285 97 0.1250 0.2500 DDRI-418
DDRI-5ZZ - 2.380 7.938 3.571 563 183 0.0937 0.3125 DDRI-5ZZ
DDRI-5 - 2.380 7.938 2.779 563 183 0.0937 0.3125 DDRI-5
DDRI-3332ZZ - 2.380 4.762 2.380 187 59 0.0937 0.1875 DDRI-3332ZZ
DDRI-3332 - 2.380 4.762 1.588 187 59 0.0937 0.1875 DDRI-3332
DDRI-4ZZ - 1.984 6.350 3.571 330 99 0.0781 0.2500 DDRI-4ZZ
DDRI-4 - 1.984 6.350 2.380 330 99 0.0781 0.2500 DDRI-4
DDRI-3ZZ - 1.397 4.762 2.779 264 71 0.0550 0.1875 DDRI-3ZZ
DDRI-3 - 1.397 4.762 1.984 264 71 0.0550 0.1875 DDRI-3
DDRI-2X2 - 1.016 3.175 1.191 106 28 0.0400 0.1250 DDRI-2X2
DDA-2520ZZ - 20.000 25.000 4.000 1012 691 0.7874 0.9843 DDA-2520ZZ
DDA-2520 - 20.000 25.000 4.000 1012 691 0.7874 0.9843 DDA-2520
DDA-2418 - 18.000 24.000 4.000 988 654 0.7087 0.9449 DDA-2418
DDA-2216SS - 16.000 22.000 4.000 969 619 0.6299 0.8661 DDA-2216SS
DDA-2216ZZ - 16.000 22.000 4.000 969 619 0.6299 0.8661 DDA-2216ZZ
DDA-2216 - 16.000 22.000 4.000 969 619 0.6299 0.8661 DDA-2216
DDA-2115DD - 15.000 21.000 4.000 938 581 0.5906 0.7874 DDA-2115DD
DDA-2115 - 15.000 21.000 3.500 938 581 0.5906 0.7874 DDA-2115
DDA-2015ZZ - 15.000 20.000 4.500 944 582 0.5906 0.7874 DDA-2015ZZ
DDA-2015 - 15.000 20.000 3.500 944 582 0.5906 0.7874 DDA-2015
DDR-2412X3DD 6901DD 12.000 24.000 6.000 3082 1433 0.4724 0.9449 DDR-2412X3DD
DDR-2412X3ZZ 6901ZZ 12.000 24.000 6.000 3082 1433 0.4724 0.9449 DDR-2412X3ZZ
DDL-2112SS 6801SS 12.000 21.000 5.000 1917 1042 0.4724 0.8268 DDL-2112SS
DDL-2112DD 6801DD 12.000 21.000 5.000 1917 1042 0.4724 0.8268 DDL-2112DD
DDL-2112 6801 12.000 21.000 5.000 1917 1042 0.4724 0.8268 DDL-2112
DDR-2210X2HH 6900ZZ 10.000 22.000 6.000 2697 1273 0.3937 0.8661 DDR-2210X2HH
DDR-2210X2 6900 10.000 22.000 6.000 2697 1273 0.3937 0.8661 DDR-2210X2
DDL-1910DD - 10.000 19.000 7.000 2123 985 0.3937 0.7480 DDL-1910DD
DDL-1910DDY05 6800DD 10.000 19.000 5.000 2123 985 0.3937 0.7480 DDL-1910DDY05
DDL-1910ZZY05 6800ZZ 10.000 19.000 5.000 2123 985 0.3937 0.7480 DDL-1910ZZY05
DDL-1910ZZ - 10.000 19.000 7.000 2123 985 0.3937 0.7480 DDL-1910ZZ
DDL-1910 6800 10.000 19.000 5.000 2123 985 0.3937 0.7480 DDL-1910
DDA-1510ZZ - 10.000 15.000 4.000 857 435 0.3937 0.5906 DDA-1510ZZ
DDA-1510 6700 10.000 15.000 3.000 857 435 0.3937 0.5906 DDA-1510
DDL-2090ZZ 699ZZ 9.000 20.000 6.000 2123 985 0.3543 0.7874 DDL-2090ZZ
DDL-2090 699 9.000 20.000 6.000 2123 985 0.3543 0.7874 DDL-2090
DDL-1790DD - 9.000 17.000 5.000 1724 813 0.3543 0.6693 DDL-1790DD
DDL-1790ZZ - 9.000 17.000 5.000 1724 813 0.3543 0.6693 DDL-1790ZZ
DDL-1790 689 9.000 17.000 4.000 1724 813 0.3543 0.6693 DDL-1790
DDR-2280DD 608DD 8.000 22.000 7.000 3297 1368 0.3150 0.8661 DDR-2280DD
DDR-2280HH 608ZZ 8.000 22.000 7.000 3297 1368 0.3150 0.8661 DDR-2280HH
DDR-2280 608 8.000 22.000 7.000 3297 1368 0.3150 0.8661 DDR-2280
DDR-1980DD 698DD 8.000 19.000 6.000 2463 1059 0.3150 0.7480 DDR-1980DD
DDR-1980ZZ 698ZZ 8.000 19.000 6.000 2240 912 0.3150 0.7480 DDR-1980ZZ
DDR-1980 698 8.000 19.000 6.000 2240 912 0.3150 0.7480 DDR-1980
DDL-1680DD - 8.000 16.000 5.000 1606 712 0.3150 0.6299 DDL-1680DD
DDL-1680HH - 8.000 16.000 5.000 1606 712 0.3150 0.6299 DDL-1680HH
DDL-1680 688 8.000 16.000 4.000 1606 712 0.3150 0.6299 DDL-1680
DDL-1480ZZ - 8.000 14.000 4.000 819 386 0.3150 0.5512 DDL-1480ZZ
DDL-1480 - 8.000 14.000 3.500 819 386 0.3150 0.5512 DDL-1480
DDL-1280ZZ - 8.000 12.000 3.500 506 249 0.3150 0.4724 DDL-1280ZZ
DDL-1280 678 8.000 12.000 2.500 506 249 0.3150 0.4724 DDL-1280
DDR-2270HH 627ZZ 7.000 22.000 7.000 3297 1368 0.2756 0.8661 DDR-2270HH
DDR-2270 627 7.000 22.000 7.000 3297 1368 0.2756 0.8661 DDR-2270
DDR-1970ZZ 607ZZ 7.000 19.000 6.000 2240 912 0.2756 0.7480 DDR-1970ZZ
DDR-1970 607 7.000 19.000 6.000 2240 912 0.2756 0.7480 DDR-1970
DDL-1470ZZ - 7.000 14.000 5.000 1175 511 0.2756 0.5512 DDL-1470ZZ
DDL-1470 687 7.000 14.000 3.500 1175 511 0.2756 0.5512 DDL-1470
DDL-1370ZZ - 7.000 13.000 4.000 880 414 0.2756 0.5118 DDL-1370ZZ
DDL-1370 - 7.000 13.000 3.000 880 414 0.2756 0.5118 DDL-1370
DDL-1170DD - 7.000 11.000 3.000 449 199 0.2756 0.4331 DDL-1170DD
DDL-1170ZZ - 7.000 11.000 3.000 449 199 0.2756 0.4331 DDL-1170ZZ
DDL-1170 677 7.000 11.000 2.500 449 199 0.2756 0.4331 DDL-1170
DDR-1960DD 626DD 6.000 19.000 6.000 2805 1060 0.2362 0.7480 DDR-1960DD
DDR-1960ZZ 626ZZ 6.000 19.000 6.000 2805 1060 0.2362 0.7480 DDR-1960ZZ
DDR-1960 626 6.000 19.000 6.000 2805 1060 0.2362 0.7480 DDR-1960
DDR-1760X2DD 606DD 6.000 17.000 6.000 2265 839 0.2362 0.6693 DDR-1760X2DD
DDR-1760X2ZZ 606ZZ 6.000 17.000 6.000 2265 839 0.2362 0.6693 DDR-1760X2ZZ
DDR-1760X2 606 6.000 17.000 6.000 2265 839 0.2362 0.6693 DDR-1760X2
DDR-1660HH - 6.000 16.000 5.000 1735 671 0.2362 0.6299 DDR-1660HH
DDR-1560DD 696DD 6.000 15.000 5.000 1735 671 0.2362 0.5906 DDR-1560DD
DDR-1560ZZ 696ZZ 6.000 15.000 5.000 1735 671 0.2362 0.5906 DDR-1560ZZ
DDR-1560 696 6.000 15.000 5.000 1735 671 0.2362 0.5906 DDR-1560
DDL-1360DD - 6.000 13.000 5.000 1083 438 0.2362 0.5118 DDL-1360DD
DDL-1360ZZ - 6.000 13.000 5.000 1083 438 0.2362 0.5118 DDL-1360ZZ
DDL-1360 686 6.000 13.000 3.500 1083 438 0.2362 0.5118 DDL-1360
DDL-1260X2DD - 6.000 12.000 4.000 831 363 0.2362 0.4724 DDL-1260X2DD
DDL-1260ZZ - 6.000 12.000 4.000 831 363 0.2362 0.4724 DDL-1260ZZ
DDL-1260 - 6.000 12.000 3.000 831 363 0.2362 0.4724 DDL-1260
DDL-1060DD - 6.000 10.000 3.000 457 194 0.2362 0.3937 DDL-1060DD
DDL-1060ZZ - 6.000 10.000 3.000 457 194 0.2362 0.3937 DDL-1060ZZ
DDL-1060 676 6.000 10.000 2.500 457 194 0.2362 0.3937 DDL-1060
DDR-1950ZZ 635ZZ 5.000 19.000 6.000 2805 1060 0.1969 0.7480 DDR-1950ZZ
DDR-1950 635 5.000 19.000 6.000 2805 1060 0.1969 0.7480 DDR-1950
DDR-1650DD 625DD 5.000 16.000 5.000 1735 671 0.1969 0.6299 DDR-1650DD
DDR-1650HH 625ZZ 5.000 16.000 5.000 1735 671 0.1969 0.6299 DDR-1650HH
DDR-1650 625 5.000 16.000 5.000 1735 671 0.1969 0.6299 DDR-1650
DDR-1450ZZ 605ZZ 5.000 14.000 5.000 1329 508 0.1969 0.5512 DDR-1450ZZ
DDR-1450 605 5.000 14.000 5.000 1329 508 0.1969 0.5512 DDR-1450
DDR-1350ZZ 695ZZ 5.000 13.000 4.000 1074 422 0.1969 0.5118 DDR-1350ZZ
DDR-1350 695 5.000 13.000 4.000 1306 487 0.1969 0.5118 DDR-1350
DDL-1150ZZY04 - 5.000 11.000 4.000 714 276 0.1969 0.4331 DDL-1150ZZY04
DDL-1150W04 - 5.000 11.000 4.000 714 276 0.1969 0.4331 DDL-1150W04
DDL-1150ZZ - 5.000 11.000 5.000 714 276 0.1969 0.4331 DDL-1150ZZ
DDL-1150 685 5.000 11.000 3.000 714 276 0.1969 0.4331 DDL-1150
DDL-1050SS - 5.000 10.000 4.000 714 276 0.1969 0.3937 DDL-1050SS
DDL-1050ZZ - 5.000 10.000 4.000 714 276 0.1969 0.3937 DDL-1050ZZ
DDL-1050 - 5.000 10.000 3.000 714 276 0.1969 0.3937 DDL-1050
DDL-950ZZ - 5.000 9.000 3.000 495 207 0.1969 0.3543 DDL-950ZZ
DDL-950 - 5.000 9.000 2.500 495 207 0.1969 0.3543 DDL-950
DDL-850ZZ - 5.000 8.000 2.500 274 130 0.1969 0.3150 DDL-850ZZ
DDL-850 675 5.000 8.000 2.000 274 130 0.1969 0.3150 DDL-850
DDR-1340DD 624DD 4.000 13.000 5.000 1306 487 0.1575 0.5118 DDR-1340DD
DDR-1340ZZ 624ZZ 4.000 13.000 5.000 1306 487 0.1575 0.5118 DDR-1340ZZ
DDR-1340 624 4.000 13.000 5.000 1306 487 0.1575 0.5118 DDR-1340
DDR-1240ZZ 604ZZ 4.000 12.000 4.000 959 347 0.1575 0.4724 DDR-1240ZZ
DDR-1240 604 4.000 12.000 4.000 959 347 0.1575 0.4724 DDR-1240
DDR-1140ZZ 694ZZ 4.000 11.000 4.000 714 276 0.1575 0.4331 DDR-1140ZZ
DDR-1140 694 4.000 11.000 4.000 714 276 0.1575 0.4331 DDR-1140
DDL-1040ZZ - 4.000 10.000 4.000 708 266 0.1575 0.3937 DDL-1040ZZ
DDL-1040 - 4.000 10.000 3.000 708 266 0.1575 0.3937 DDL-1040
DDL-940ZZ - 4.000 9.000 4.000 641 226 0.1575 0.3543 DDL-940ZZ
DDL-940 684 4.000 9.000 2.500 641 226 0.1575 0.3543 DDL-940
DDL-840ZZ - 4.000 8.000 3.000 391 140 0.1575 0.3150 DDL-840ZZ
DDL-840 - 4.000 8.000 2.000 391 140 0.1575 0.3150 DDL-840
DDL-740ZZ - 4.000 7.000 2.500 252 106 0.1575 0.2756 DDL-740ZZ
DDL-740 674 4.000 7.000 2.000 252 106 0.1575 0.2756 DDL-740
DDR-1030ZZ 623ZZ 3.000 10.000 4.000 641 226 0.1181 0.3937 DDR-1030ZZ
DDR-1030 623 3.000 10.000 4.000 641 226 0.1181 0.3937 DDR-1030
DDR-930ZZY04 - 3.000 9.000 4.000 634 219 0.1181 0.3543 DDR-930ZZY04
DDR-930ZZ - 3.000 9.000 5.000 634 219 0.1181 0.3543 DDR-930ZZ
DDR-930 603 3.000 9.000 3.000 634 219 0.1181 0.3543 DDR-930
DDR-830ZZ - 3.000 8.000 4.000 553 176 0.1181 0.3150 DDR-830ZZ
DDR-830 693 3.000 8.000 3.000 553 176 0.1181 0.3150 DDR-830
DDL-730ZZ - 3.000 7.000 3.000 384 129 0.1181 0.2756 DDL-730ZZ
DDL-730 683 3.000 7.000 2.000 384 129 0.1181 0.2756 DDL-730
DDL-630ZZ - 3.000 6.000 2.500 206 73 0.1181 0.2362 DDL-630ZZ
DDL-630 673 3.000 6.000 2.000 206 73 0.1181 0.2362 DDL-630
DDR-825ZZ - 2.500 8.000 4.000 553 176 0.0984 0.3150 DDR-825ZZ
DDR-825 60/2.5 2.500 8.000 2.800 553 176 0.0984 0.3150 DDR-825
DDR-725ZZ - 2.500 7.000 3.500 380 126 0.0984 0.2756 DDR-725ZZ
DDR-725 69/2.5 2.500 7.000 2.500 380 126 0.0984 0.2756 DDR-725
DDL-625ZZ - 2.500 6.000 2.600 206 73 0.0984 0.2362 DDL-625ZZ
DDL-625 68/2.5 2.500 6.000 1.800 206 73 0.0984 0.2362 DDL-625
DDR-720ZZY03 - 2.000 7.000 3.000 380 126 0.0787 0.2756 DDR-720ZZY03
DDR-720ZZ - 2.000 7.000 3.500 380 126 0.0787 0.2756 DDR-720ZZ
DDR-720 602 2.000 7.000 2.800 380 126 0.0787 0.2756 DDR-720
DDR-620ZZ - 2.000 6.000 3.000 330 99 0.0787 0.2362 DDR-620ZZ
DDR-620ZZY52 - 2.000 6.000 2.500 330 99 0.0787 0.2362 DDR-620ZZY52
DDR-620W52 - 2.000 6.000 2.500 330 99 0.0787 0.2362 DDR-620W52
DDR-620ZZY32 692ZZ 2.000 6.000 2.300 279 89 0.0787 0.2362 DDR-620ZZY32
DDR-620 692 2.000 6.000 2.300 279 89 0.0787 0.2362 DDR-620
DDL-520ZZW52 - 2.000 5.000 2.500 187 59 0.0787 0.1969 DDL-520ZZW52
DDL-520W52 - 2.000 5.000 2.500 187 59 0.0787 0.1969 DDL-520W52
DDL-520ZZ - 2.000 5.000 2.300 187 59 0.0787 0.1969 DDL-520ZZ
DDL-520 682 2.000 5.000 1.500 187 59 0.0787 0.1969 DDL-520
DDL-420 672 2.000 4.000 1.200 125 41 0.0787 0.1575 DDL-420
DDR-615ZZ - 1.500 6.000 3.000 324 97 0.0591 0.2362 DDR-615ZZ
DDR-615 60/1.5 1.500 6.000 2.500 324 97 0.0591 0.2362 DDR-615
DDR-515ZZ - 1.500 5.000 2.600 184 57 0.0591 0.1969 DDR-515ZZ
DDR-515 69/1.5 1.500 5.000 2.000 184 57 0.0591 0.1969 DDR-515
DDL-415ZZ - 1.500 4.000 2.000 125 38 0.0591 0.1575 DDL-415ZZ
DDL-415 68/1.5 1.500 4.000 1.200 125 38 0.0591 0.1575 DDL-415
DDR-412 - 1.200 4.000 1.800 158 44 0.0472 0.1575 DDR-412
DDR-410XZZ - 1.000 4.000 2.000 125 38 0.0394 0.1575 DDR-410XZZ
DDR-410 691 1.000 4.000 1.600 158 44 0.0394 0.1575 DDR-410
DDL-310 681 1.000 3.000 1.000 80 23 0.0394 0.1181 DDL-310
R-2412X3DD 6901DD 12.000 24.000 6.000 3082 1433 0.4724 0.9449 R-2412X3DD
R-2412X3KK 6901ZZ 12.000 24.000 6.000 3082 1433 0.4724 0.9449 R-2412X3KK
R-2412X3 6901 12.000 24.000 6.000 3082 1433 0.4724 0.9449 R-2412X3
L-2112SS 6801SS 12.000 21.000 5.000 1917 1042 0.4724 0.8268 L-2112SS
L-2112DD 6801DD 12.000 21.000 5.000 1917 1042 0.4724 0.8268 L-2112DD
L-2112KK 6801ZZ 12.000 21.000 5.000 1917 1042 0.4724 0.8268 L-2112KK
L-2112 6801 12.000 21.000 5.000 1917 1042 0.4724 0.8268 L-2112
6000SS 6000SS 10.000 26.000 8.000 4578 1970 0.3937 1.0236 6000SS
6000DD 6000DD 10.000 26.000 8.000 4578 1970 0.3937 1.0236 6000DD
6000ZZ 6000ZZ 10.000 26.000 8.000 4578 1970 0.3937 1.0236 6000ZZ
6000 6000 10.000 26.000 8.000 4578 1970 0.3937 1.0236 6000
R-2210X3SS 6900SS 10.000 22.000 6.000 2697 1273 0.3937 0.8661 R-2210X3SS
R-2210X3DD 6900DD 10.000 22.000 6.000 2697 1273 0.3937 0.8661 R-2210X3DD
R-2210X3KK 6900ZZ 10.000 22.000 6.000 2697 1273 0.3937 0.8661 R-2210X3KK
L-1910DDY05 6800DD 10.000 19.000 5.000 2123 985 0.3937 0.7480 L-1910DDY05
L-1910KKY05 6800ZZ 10.000 19.000 5.000 2123 985 0.3937 0.7480 L-1910KKY05
L-1910DD - 10.000 19.000 7.000 2123 985 0.3937 0.7480 L-1910DD
L-1910 6800 10.000 19.000 5.000 2123 985 0.3937 0.7480 L-1910
629SSSD61 629SS 9.000 26.000 8.000 4578 1970 0.3543 1.0236 629SSSD61
629DDSD61 629DD 9.000 26.000 8.000 4578 1970 0.3543 1.0236 629DDSD61
629ZZSD61 629ZZ 9.000 26.000 8.000 4578 1970 0.3543 1.0236 629ZZSD61
609SS 609SS 9.000 24.000 7.000 3297 1368 0.3543 0.9449 609SS
609DD 609DD 9.000 24.000 7.000 3297 1368 0.3543 0.9449 609DD
609ZZ 609ZZ 9.000 24.000 7.000 3297 1368 0.3543 0.9449 609ZZ
609 609 9.000 24.000 7.000 3297 1368 0.3543 0.9449 609
L-2090KK 699ZZ 9.000 20.000 6.000 2123 985 0.3543 0.7874 L-2090KK
L-2090 699 9.000 20.000 6.000 2123 985 0.3543 0.7874 L-2090
L-1790DD - 9.000 17.000 5.000 1724 813 0.3543 0.6693 L-1790DD
L-1790ZZ - 9.000 17.000 5.000 1724 813 0.3543 0.6693 L-1790ZZ
L-1790 689 9.000 17.000 4.000 1724 813 0.3543 0.6693 L-1790
R-2480KK 628ZZ 8.000 24.000 8.000 3297 1368 0.3150 0.9449 R-2480KK
R-2480 628 8.000 24.000 8.000 3297 1368 0.3150 0.9449 R-2480
608SS 608SS 8.000 22.000 7.000 3297 1368 0.3150 0.8661 608SS
608DD 608DD 8.000 22.000 7.000 3297 1368 0.3150 0.8661 608DD
608ZZ 608ZZ 8.000 22.000 7.000 3297 1368 0.3150 0.8661 608ZZ
608 608 8.000 22.000 7.000 3297 1368 0.3150 0.8661 608
R-1980SS 698SS 8.000 19.000 6.000 2463 1059 0.3150 0.7480 R-1980SS
R-1980DD 698DD 8.000 19.000 6.000 2463 1059 0.3150 0.7480 R-1980DD
R-1980KK 698ZZ 8.000 19.000 6.000 2463 1059 0.3150 0.7480 R-1980KK
R-1980 698 8.000 19.000 6.000 2463 1059 0.3150 0.7480 R-1980
L-1680DD - 8.000 16.000 5.000 1606 712 0.3150 0.6299 L-1680DD
L-1680KK - 8.000 16.000 5.000 1606 712 0.3150 0.6299 L-1680KK
L-1680 688 8.000 16.000 4.000 1606 712 0.3150 0.6299 L-1680
L-1480DD - 8.000 14.000 4.000 819 386 0.3150 0.5512 L-1480DD
L-1480ZZ - 8.000 14.000 4.000 819 386 0.3150 0.5512 L-1480ZZ
L-1280DD - 8.000 12.000 3.500 506 249 0.3150 0.4724 L-1280DD
L-1280ZZ - 8.000 12.000 3.500 506 249 0.3150 0.4724 L-1280ZZ
627SS 627SS 7.000 22.000 7.000 3297 1368 0.2756 0.8661 627SS
627DD 627DD 7.000 22.000 7.000 3297 1368 0.2756 0.8661 627DD
627ZZ 627ZZ 7.000 22.000 7.000 3297 1368 0.2756 0.8661 627ZZ
627 627 7.000 22.000 7.000 3297 1368 0.2756 0.8661 627
607SS 607SS 7.000 19.000 6.000 2614 1053 0.2756 0.7480 607SS
607DD 607DD 7.000 19.000 6.000 2614 1053 0.2756 0.7480 607DD
607ZZ 607ZZ 7.000 19.000 6.000 2614 1053 0.2756 0.7480 607ZZ
607 607 7.000 19.000 6.000 2614 1053 0.2756 0.7480 607
L-1470KK - 7.000 14.000 5.000 1175 511 0.2756 0.5512 L-1470KK
L-1470 687 7.000 14.000 3.500 1175 511 0.2756 0.5512 L-1470
L-1370ZZ - 7.000 13.000 4.000 880 414 0.2756 0.5118 L-1370ZZ
626SS 626SS 6.000 19.000 6.000 2614 1053 0.2362 0.7480 626SS
626DD 626DD 6.000 19.000 6.000 2614 1053 0.2362 0.7480 626DD
626ZZ 626ZZ 6.000 19.000 6.000 2614 1053 0.2362 0.7480 626ZZ
626 626 6.000 19.000 6.000 2614 1053 0.2362 0.7480 626
R-1760X2DD 606DD 6.000 17.000 6.000 2265 839 0.2362 0.6693 R-1760X2DD
R-1760X2KK 606ZZ 6.000 17.000 6.000 2265 839 0.2362 0.6693 R-1760X2KK
R-1760X2 606 6.000 17.000 6.000 2265 839 0.2362 0.6693 R-1760X2
R-1660DD - 6.000 16.000 5.000 1735 671 0.2362 0.6299 R-1660DD
R-1660HH - 6.000 16.000 5.000 1735 671 0.2362 0.6299 R-1660HH
R-1560X13DD 696DD 6.000 15.000 5.000 1735 671 0.2362 0.5906 R-1560X13DD
R-1560X13KK 696ZZ 6.000 15.000 5.000 1735 671 0.2362 0.5906 R-1560X13KK
L-1360DD - 6.000 13.000 5.000 1083 438 0.2362 0.5118 L-1360DD
L-1360ZZ - 6.000 13.000 5.000 1083 438 0.2362 0.5118 L-1360ZZ
L-1360 686 6.000 13.000 3.500 1083 438 0.2362 0.5118 L-1360
L-1260X2DD - 6.000 12.000 4.000 831 363 0.2362 0.4724 L-1260X2DD
L-1260ZZ - 6.000 12.000 4.000 831 363 0.2362 0.4724 L-1260ZZ
L-1260 - 6.000 12.000 3.000 831 363 0.2362 0.4724 L-1260
L-1060SS - 6.000 10.000 3.000 457 194 0.2362 0.3937 L-1060SS
L-1060DD - 6.000 10.000 3.000 457 194 0.2362 0.3937 L-1060DD
L-1060ZZ - 6.000 10.000 3.000 457 194 0.2362 0.3937 L-1060ZZ
L-1060 676 6.000 10.000 2.500 457 194 0.2362 0.3937 L-1060
635ZZ 635ZZ 5.000 19.000 6.000 2614 1053 0.1969 0.7480 635ZZ
635 635 5.000 19.000 6.000 2614 1053 0.1969 0.7480 635
R-1650SS 625SS 5.000 16.000 5.000 1735 671 0.1969 0.6299 R-1650SS
R-1650DD 625DD 5.000 16.000 5.000 1735 671 0.1969 0.6299 R-1650DD
R-1650HH 625ZZ 5.000 16.000 5.000 1735 671 0.1969 0.6299 R-1650HH
R-1650 625 5.000 16.000 5.000 1735 671 0.1969 0.6299 R-1650
R-1450ZZ 605ZZ 5.000 14.000 5.000 1329 508 0.1969 0.5512 R-1450ZZ
R-1450 605 5.000 14.000 5.000 1329 508 0.1969 0.5512 R-1450
R-1350X2SS 695SS 5.000 13.000 4.000 1074 422 0.1969 0.5118 R-1350X2SS
R-1350X2DD 695DD 5.000 13.000 4.000 1074 422 0.1969 0.5118 R-1350X2DD
R-1350X2ZZ 695ZZ 5.000 13.000 4.000 1074 422 0.1969 0.5118 R-1350X2ZZ
R-1350DD 695DD 5.000 13.000 4.000 1074 422 0.1969 0.5118 R-1350DD
R-1350ZZ 695ZZ 5.000 13.000 4.000 1074 422 0.1969 0.5118 R-1350ZZ
R-1350 695 5.000 13.000 4.000 1074 422 0.1969 0.5118 R-1350
L-1150ZZY04 - 5.000 11.000 4.000 714 276 0.1969 0.4331 L-1150ZZY04
L-1150ZZ - 5.000 11.000 5.000 714 276 0.1969 0.4331 L-1150ZZ
L-1150 685 5.000 11.000 3.000 714 276 0.1969 0.4331 L-1150
L-1050SS - 5.000 10.000 4.000 714 276 0.1969 0.3937 L-1050SS
L-1050ZZ - 5.000 10.000 4.000 714 276 0.1969 0.3937 L-1050ZZ
L-1050 - 5.000 10.000 3.000 714 276 0.1969 0.3937 L-1050
L-950ZZ - 5.000 9.000 3.000 495 207 0.1969 0.3543 L-950ZZ
L-850ZZ - 5.000 8.000 2.500 274 130 0.1969 0.3150 L-850ZZ
L-850 675 5.000 8.000 2.000 274 130 0.1969 0.3150 L-850
R-1640DD 634DD 4.000 16.000 5.000 1735 671 0.1575 0.6299 R-1640DD
R-1640HH 634ZZ 4.000 16.000 5.000 1735 671 0.1575 0.6299 R-1640HH
R-1640 634 4.000 16.000 5.000 1735 671 0.1575 0.6299 R-1640
R-1340DD 624DD 4.000 13.000 5.000 1306 487 0.1575 0.5118 R-1340DD
R-1340HH 624ZZ 4.000 13.000 5.000 1306 487 0.1575 0.5118 R-1340HH
R-1340 624 4.000 13.000 5.000 1306 487 0.1575 0.5118 R-1340
R-1240KK1 604ZZ 4.000 12.000 4.000 959 347 0.1575 0.4724 R-1240KK1
R-1240 604 4.000 12.000 4.000 959 347 0.1575 0.4724 R-1240
R-1140ZZ 694ZZ 4.000 11.000 4.000 714 276 0.1575 0.4331 R-1140ZZ
R-1140 694 4.000 11.000 4.000 714 276 0.1575 0.4331 R-1140
L-1040X2ZZ - 4.000 10.000 4.000 708 266 0.1575 0.3937 L-1040X2ZZ
L-1040X2 - 4.000 10.000 3.000 708 266 0.1575 0.3937 L-1040X2
L-940ZZ - 4.000 9.000 4.000 641 226 0.1575 0.3543 L-940ZZ
L-940 684 4.000 9.000 2.500 641 226 0.1575 0.3543 L-940
L-840ZZ - 4.000 8.000 3.000 391 140 0.1575 0.3150 L-840ZZ
L-740ZZ 674ZZ 4.000 7.000 2.500 252 106 0.1575 0.2756 L-740ZZ
R-1030ZZ 623ZZ 3.000 10.000 4.000 641 226 0.1181 0.3937 R-1030ZZ
R-1030 623 3.000 10.000 4.000 641 226 0.1181 0.3937 R-1030
R-930ZZY04 - 3.000 9.000 4.000 634 219 0.1181 0.3543 R-930ZZY04
R-830X10ZZ - 3.000 8.000 4.000 553 176 0.1181 0.3150 R-830X10ZZ
R-830ZZ - 3.000 8.000 4.000 553 176 0.1181 0.3150 R-830ZZ
R-830 693 3.000 8.000 3.000 553 176 0.1181 0.3150 R-830
L-730ZZ - 3.000 7.000 3.000 384 129 0.1181 0.2756 L-730ZZ
L-730 683 3.000 7.000 2.000 384 129 0.1181 0.2756 L-730
L-630ZZ - 3.000 6.000 2.500 206 73 0.1181 0.2362 L-630ZZ
L-630 673 3.000 6.000 2.000 206 73 0.1181 0.2362 L-630
R-825ZZ - 2.500 8.000 4.000 553 176 0.0984 0.3150 R-825ZZ
R-725ZZ - 2.500 7.000 3.500 380 126 0.0984 0.2756 R-725ZZ
L-625ZZ - 2.500 6.000 2.600 206 73 0.0984 0.2362 L-625ZZ
R-720ZZ - 2.000 7.000 3.500 380 126 0.0787 0.2756 R-720ZZ
R-620ZZY52 - 2.000 6.000 2.500 330 99 0.0787 0.2362 R-620ZZY52
R-620W52 - 2.000 6.000 2.500 330 99 0.0787 0.2362 R-620W52
R-620ZZ - 2.000 6.000 3.000 330 99 0.0787 0.2362 R-620ZZ
L-520X9ZZW52 - 2.000 5.000 2.500 186 58 0.0787 0.1969 L-520X9ZZW52
L-520ZZW52 - 2.000 5.000 2.500 187 59 0.0787 0.1969 L-520ZZW52
L-520W52 - 2.000 5.000 2.500 187 59 0.0787 0.1969 L-520W52
L-520ZZ - 2.000 5.000 2.300 187 59 0.0787 0.1969 L-520ZZ
L-520 682 2.000 5.000 1.500 187 59 0.0787 0.1969 L-520
L-415X5ZZ 68/1.5ZZ 1.500 4.000 2.000 113 34 0.0591 0.1575 L-415X5ZZ
L-415 68/1.5 1.500 4.000 1.200 125 38 0.0591 0.1575 L-415
L-310 681 1.000 3.000 1.000 80 23 0.0394 0.1181 L-310

ラジアル深溝玉軸受(フランジ付き)

NMB Parts No. ISO/JIS 内径
(d)
[mm]
外径
(D)
[mm]

(B)
[mm]
基本動定格荷重
(Cr)
[N]
基本静定格荷重
(Cor)
[N]
内径
(d)
[in]
外径
(D)
[in]
CAD データ
RIF-1438DD - 9.525 22.225 7.142 3297 1368 0.3750 0.8750 RIF-1438DD
RIF-1438KK - 9.525 22.225 7.142 3297 1368 0.3750 0.8750 RIF-1438KK
DDRIF-1438ZZ - 9.525 22.225 7.142 3297 1368 0.3750 0.8750 DDRIF-1438ZZ
DDRIF-8516ZZ - 7.938 12.700 3.967 878 419 0.3125 0.5000 DDRIF-8516ZZ
DDRIF-8516 - 7.938 12.700 3.967 878 419 0.3125 0.5000 DDRIF-8516
RF-4HH - 6.350 15.875 4.978 1470 599 0.2500 0.6250 RF-4HH
DDRF-4HH - 6.350 15.875 4.978 1470 599 0.2500 0.6250 DDRF-4HH
DDRIF-814ZZ - 6.350 12.700 4.762 828 374 0.2500 0.5000 DDRIF-814ZZ
DDRIF-814 - 6.350 12.700 3.175 828 374 0.2500 0.5000 DDRIF-814
DDRIF-614ZZ - 6.350 9.525 3.175 417 205 0.2500 0.3750 DDRIF-614ZZ
DDRIF-614 - 6.350 9.525 3.175 417 205 0.2500 0.3750 DDRIF-614
DDRF-3ZZ - 4.762 12.700 4.978 1306 487 0.1875 0.5000 DDRF-3ZZ
DDRF-3 - 4.762 12.700 3.967 1306 487 0.1875 0.5000 DDRF-3
DDRIF-6632ZZ - 4.762 9.525 3.175 712 271 0.1875 0.3750 DDRIF-6632ZZ
DDRIF-6632 - 4.762 9.525 3.175 712 271 0.1875 0.3750 DDRIF-6632
DDRIF-5632ZZ - 4.762 7.938 3.175 391 142 0.1875 0.3125 DDRIF-5632ZZ
DDRIF-5632 - 4.762 7.938 2.779 391 142 0.1875 0.3125 DDRIF-5632
DDRIF-5532ZZ - 3.967 7.938 3.175 391 142 0.1562 0.3125 DDRIF-5532ZZ
DDRIF-618ZZ - 3.175 9.525 3.571 563 183 0.1250 0.3750 DDRIF-618ZZ
DDRIF-618 - 3.175 9.525 2.779 563 183 0.1250 0.3750 DDRIF-618
DDRF-2ZZ - 3.175 9.525 3.967 641 226 0.1250 0.3750 DDRF-2ZZ
DDRF-2 - 3.175 9.525 3.967 641 226 0.1250 0.3750 DDRF-2
DDRIF-518ZZ - 3.175 7.938 3.571 563 183 0.1250 0.3125 DDRIF-518ZZ
DDRIF-518 - 3.175 7.938 2.779 563 183 0.1250 0.3125 DDRIF-518
DDRIF-418ZZ - 3.175 6.350 2.779 285 97 0.1250 0.2500 DDRIF-418ZZ
DDRIF-418 - 3.175 6.350 2.380 285 97 0.1250 0.2500 DDRIF-418
DDRIF-5ZZ - 2.380 7.938 3.571 563 183 0.0937 0.3125 DDRIF-5ZZ
DDRIF-5 - 2.380 7.938 2.779 563 183 0.0937 0.3125 DDRIF-5
DDRIF-3332ZZ - 2.380 4.762 2.380 187 59 0.0937 0.1875 DDRIF-3332ZZ
DDRIF-3332 - 2.380 4.762 1.588 187 59 0.0937 0.1875 DDRIF-3332
DDRIF-4ZZ - 1.984 6.350 3.571 330 99 0.0781 0.2500 DDRIF-4ZZ
DDRIF-4 - 1.984 6.350 2.380 330 99 0.0781 0.2500 DDRIF-4
DDRIF-3 - 1.397 4.762 1.984 264 71 0.0550 0.1875 DDRIF-3
DDRIF-2X2 - 1.016 3.175 1.191 106 28 0.0400 0.1250 DDRIF-2X2
DDRF-2210X2HH F6900ZZ 10.000 22.000 6.000 2697 1273 0.3937 0.8661 DDRF-2210X2HH
DDLF-1910ZZ - 10.000 19.000 7.000 2123 985 0.3937 0.7480 DDLF-1910ZZ
DDLF-1790ZZ - 9.000 17.000 5.000 1724 813 0.3543 0.6693 DDLF-1790ZZ
DDLF-1790 F689 9.000 17.000 4.000 1724 813 0.3543 0.6693 DDLF-1790
RF-2280HH F608ZZ 8.000 22.000 7.000 3297 1368 0.3150 0.8661 RF-2280HH
RF-2280 F608 8.000 22.000 7.000 3297 1368 0.3150 0.8661 RF-2280
DDRF-2280HH F608ZZ 8.000 22.000 7.000 3297 1368 0.3150 0.8661 DDRF-2280HH
DDRF-2280 F608 8.000 22.000 7.000 3297 1368 0.3150 0.8661 DDRF-2280
DDRF-1980DD F698DD 8.000 19.000 6.000 2463 1059 0.3150 0.7480 DDRF-1980DD
DDRF-1980ZZ F698ZZ 8.000 19.000 6.000 2240 912 0.3150 0.7480 DDRF-1980ZZ
DDRF-1980 F698 8.000 19.000 6.000 2240 912 0.3150 0.7480 DDRF-1980
LF-1680HH - 8.000 16.000 5.000 1606 712 0.3150 0.6299 LF-1680HH
DDLF-1680HH - 8.000 16.000 5.000 1606 712 0.3150 0.6299 DDLF-1680HH
DDLF-1680 F688 8.000 16.000 4.000 1606 712 0.3150 0.6299 DDLF-1680
LF-1480DD - 8.000 14.000 4.000 819 386 0.3150 0.5512 LF-1480DD
LF-1480X3ZZ - 8.000 14.000 4.000 878 419 0.3150 0.5512 LF-1480X3ZZ
DDLF-1480ZZ - 8.000 14.000 4.000 819 386 0.3150 0.5512 DDLF-1480ZZ
DDLF-1480 - 8.000 14.000 3.500 819 386 0.3150 0.5512 DDLF-1480
DDLF-1280DD - 8.000 12.000 3.500 506 249 0.3150 0.4724 DDLF-1280DD
DDLF-1280ZZ - 8.000 12.000 3.500 506 249 0.3150 0.4724 DDLF-1280ZZ
DDLF-1280 F678 8.000 12.000 2.500 506 249 0.3150 0.4724 DDLF-1280
DDRF-2270HH F627ZZ 7.000 22.000 7.000 3297 1368 0.2756 0.8661 DDRF-2270HH
DDRF-2270 F627 7.000 22.000 7.000 3297 1368 0.2756 0.8661 DDRF-2270
DDRF-1970DD F607DD 7.000 19.000 6.000 2240 912 0.2756 0.7480 DDRF-1970DD
DDRF-1970ZZ F607ZZ 7.000 19.000 6.000 2240 912 0.2756 0.7480 DDRF-1970ZZ
DDLF-1470ZZ - 7.000 14.000 5.000 1175 511 0.2756 0.5512 DDLF-1470ZZ
DDLF-1470 F687 7.000 14.000 3.500 1175 511 0.2756 0.5512 DDLF-1470
DDLF-1370ZZ - 7.000 13.000 4.000 880 414 0.2756 0.5118 DDLF-1370ZZ
DDLF-1370 - 7.000 13.000 3.000 880 414 0.2756 0.5118 DDLF-1370
DDLF-1170ZZ - 7.000 11.000 3.000 449 199 0.2756 0.4331 DDLF-1170ZZ
DDLF-1170 F677 7.000 11.000 2.500 449 199 0.2756 0.4331 DDLF-1170
RF-1960ZZ F626ZZ 6.000 19.000 6.000 2805 1060 0.2362 0.7480 RF-1960ZZ
DDRF-1960ZZ F626ZZ 6.000 19.000 6.000 2805 1060 0.2362 0.7480 DDRF-1960ZZ
DDRF-1960 F626 6.000 19.000 6.000 2805 1060 0.2362 0.7480 DDRF-1960
RF-1760X2ZZ F606ZZ 6.000 17.000 6.000 2265 839 0.2362 0.6693 RF-1760X2ZZ
DDRF-1760X2ZZ F606ZZ 6.000 17.000 6.000 2265 839 0.2362 0.6693 DDRF-1760X2ZZ
DDRF-1760X2 F606 6.000 17.000 6.000 2265 839 0.2362 0.6693 DDRF-1760X2
DDRF-1560ZZ F696ZZ 6.000 15.000 5.000 1735 671 0.2362 0.5906 DDRF-1560ZZ
DDRF-1560 F696 6.000 15.000 5.000 1735 671 0.2362 0.5906 DDRF-1560
LF-1360ZZ - 6.000 13.000 5.000 1083 438 0.2362 0.5118 LF-1360ZZ
DDLF-1360ZZ - 6.000 13.000 5.000 1083 438 0.2362 0.5118 DDLF-1360ZZ
DDLF-1360 F686 6.000 13.000 3.500 1083 438 0.2362 0.5118 DDLF-1360
LF-1260ZZ - 6.000 12.000 4.000 831 363 0.2362 0.4724 LF-1260ZZ
DDLF-1260ZZ - 6.000 12.000 4.000 831 363 0.2362 0.4724 DDLF-1260ZZ
DDLF-1260 - 6.000 12.000 3.000 831 363 0.2362 0.4724 DDLF-1260
LF-1060ZZ - 6.000 10.000 3.000 457 194 0.2362 0.3937 LF-1060ZZ
DDLF-1060ZZ - 6.000 10.000 3.000 457 194 0.2362 0.3937 DDLF-1060ZZ
DDLF-1060 F676 6.000 10.000 2.500 457 194 0.2362 0.3937 DDLF-1060
DDRF-1950ZZ F635ZZ 5.000 19.000 6.000 2805 1060 0.1969 0.7480 DDRF-1950ZZ
DDRF-1950 F635 5.000 19.000 6.000 2805 1060 0.1969 0.7480 DDRF-1950
DDRF-1650HH F625ZZ 5.000 16.000 5.000 1735 671 0.1969 0.6299 DDRF-1650HH
DDRF-1650 F625 5.000 16.000 5.000 1735 671 0.1969 0.6299 DDRF-1650
RF-1450ZZ F605ZZ 5.000 14.000 5.000 1329 508 0.1969 0.5512 RF-1450ZZ
DDRF-1450ZZ F605ZZ 5.000 14.000 5.000 1329 508 0.1969 0.5512 DDRF-1450ZZ
DDRF-1450 F605 5.000 14.000 5.000 1329 508 0.1969 0.5512 DDRF-1450
DDRF-1350ZZ F695ZZ 5.000 13.000 4.000 1074 422 0.1969 0.5118 DDRF-1350ZZ
DDRF-1350 F695 5.000 13.000 4.000 1074 422 0.1969 0.5118 DDRF-1350
LF-1150ZZ - 5.000 11.000 5.000 714 276 0.1969 0.4331 LF-1150ZZ
DDLF-1150ZZ - 5.000 11.000 5.000 714 276 0.1969 0.4331 DDLF-1150ZZ
DDLF-1150 F685 5.000 11.000 3.000 714 276 0.1969 0.4331 DDLF-1150
LF-1050ZZ - 5.000 10.000 4.000 714 276 0.1969 0.3937 LF-1050ZZ
DDLF-1050ZZ - 5.000 10.000 4.000 714 276 0.1969 0.3937 DDLF-1050ZZ
DDLF-1050 - 5.000 10.000 3.000 714 276 0.1969 0.3937 DDLF-1050
DDLF-950ZZ - 5.000 9.000 3.000 495 207 0.1969 0.3543 DDLF-950ZZ
DDLF-950 - 5.000 9.000 2.500 495 207 0.1969 0.3543 DDLF-950
DDLF-850ZZ - 5.000 8.000 2.500 274 130 0.1969 0.3150 DDLF-850ZZ
DDLF-850 F675 5.000 8.000 2.000 274 130 0.1969 0.3150 DDLF-850
DDRF-1640ZZ F634ZZ 4.000 16.000 5.000 1735 671 0.1575 0.6299 DDRF-1640ZZ
DDRF-1340ZZ F624ZZ 4.000 13.000 5.000 1306 487 0.1575 0.5118 DDRF-1340ZZ
DDRF-1340 F624 4.000 13.000 5.000 1306 487 0.1575 0.5118 DDRF-1340
DDRF-1240ZZ F604ZZ 4.000 12.000 4.000 959 347 0.1575 0.4724 DDRF-1240ZZ
DDRF-1240 F604 4.000 12.000 4.000 959 347 0.1575 0.4724 DDRF-1240
DDRF-1140ZZ F694ZZ 4.000 11.000 4.000 714 276 0.1575 0.4331 DDRF-1140ZZ
DDLF-1040ZZ - 4.000 10.000 4.000 708 266 0.1575 0.3937 DDLF-1040ZZ
DDLF-1040 - 4.000 10.000 3.000 708 266 0.1575 0.3937 DDLF-1040
DDLF-940ZZ - 4.000 9.000 4.000 641 226 0.1575 0.3543 DDLF-940ZZ
DDLF-940 F684 4.000 9.000 2.500 641 226 0.1575 0.3543 DDLF-940
DDLF-840ZZ - 4.000 8.000 3.000 391 140 0.1575 0.3150 DDLF-840ZZ
DDLF-840 - 4.000 8.000 2.000 391 140 0.1575 0.3150 DDLF-840
DDLF-740ZZ - 4.000 7.000 2.500 252 106 0.1575 0.2756 DDLF-740ZZ
DDLF-740 F674 4.000 7.000 2.000 252 106 0.1575 0.2756 DDLF-740
DDRF-1030ZZ F623ZZ 3.000 10.000 4.000 641 226 0.1181 0.3937 DDRF-1030ZZ
DDRF-930ZZ - 3.000 9.000 5.000 634 219 0.1181 0.3543 DDRF-930ZZ
DDRF-830ZZ - 3.000 8.000 4.000 553 176 0.1181 0.3150 DDRF-830ZZ
DDRF-830 F693 3.000 8.000 3.000 553 176 0.1181 0.3150 DDRF-830
DDLF-730ZZ - 3.000 7.000 3.000 384 129 0.1181 0.2756 DDLF-730ZZ
DDLF-730 F683 3.000 7.000 2.000 384 129 0.1181 0.2756 DDLF-730
DDLF-630ZZ - 3.000 6.000 2.500 206 73 0.1181 0.2362 DDLF-630ZZ
DDLF-630 F673 3.000 6.000 2.000 206 73 0.1181 0.2362 DDLF-630
DDRF-825ZZ - 2.500 8.000 4.000 553 176 0.0984 0.3150 DDRF-825ZZ
DDRF-725ZZ - 2.500 7.000 3.500 380 126 0.0984 0.2756 DDRF-725ZZ
DDLF-625ZZ - 2.500 6.000 2.600 206 73 0.0984 0.2362 DDLF-625ZZ
DDRF-720ZZ - 2.000 7.000 3.500 380 126 0.0787 0.2756 DDRF-720ZZ
DDRF-620ZZ - 2.000 6.000 3.000 330 99 0.0787 0.2362 DDRF-620ZZ
DDRF-620 F692 2.000 6.000 2.300 279 89 0.0787 0.2362 DDRF-620
DDLF-520ZZ - 2.000 5.000 2.300 187 59 0.0787 0.1969 DDLF-520ZZ
DDLF-520 F682 2.000 5.000 1.500 187 59 0.0787 0.1969 DDLF-520
DDRF-615ZZ - 1.500 6.000 3.000 324 97 0.0591 0.2362 DDRF-615ZZ
DDRF-515ZZ - 1.500 5.000 2.600 184 57 0.0591 0.1969 DDRF-515ZZ
DDRF-515 F69/1.5 1.500 5.000 2.000 184 57 0.0591 0.1969 DDRF-515
DDLF-415ZZ - 1.500 4.000 2.000 125 38 0.0591 0.1575 DDLF-415ZZ
DDLF-415 F68/1.5 1.500 4.000 1.200 125 38 0.0591 0.1575 DDLF-415
DDLF-310 F681 1.000 3.000 1.000 80 23 0.0394 0.1181 DDLF-310

ラジアル深溝玉軸受(止め輪付き)

NMB Parts No. ISO/JIS 内径
(d)
[mm]
外径
(D)
[mm]

(B)
[mm]
基本動定格荷重
(Cr)
[N]
基本静定格荷重
(Cor)
[N]
内径
(d)
[in]
外径
(D)
[in]
CAD データ
RNR-2412X3KK 6901ZZNR 12.000 24.000 6.000 3082 1433 0.4724 0.9449 RNR-2412X3KK
RNR-2210X9KKSD21 6900ZZNR 10.000 22.000 6.000 2697 1273 0.3937 0.8661 RNR-2210X9KKSD21
608DDNRSD06 608DDNR 8.000 22.000 7.000 3297 1368 0.3150 0.8661 608DDNRSD06
608ZZNRSD06 608ZZNR 8.000 22.000 7.000 3297 1368 0.3150 0.8661 608ZZNRSD06
LNR-1680DD - 8.000 16.000 5.000 1606 712 0.3150 0.6299 LNR-1680DD
LNR-1680KK - 8.000 16.000 5.000 1606 712 0.3150 0.6299 LNR-1680KK
RNR-4KK - 6.350 15.875 4.978 1470 599 0.2500 0.6250 RNR-4KK
626DDNR 626DDNR 6.000 19.000 6.000 2614 1053 0.2362 0.7480 626DDNR
626ZZNR 626ZZNR 6.000 19.000 6.000 2614 1053 0.2362 0.7480 626ZZNR
RNR-1760X2DD 606DDNR 6.000 17.000 6.000 2265 839 0.2362 0.6693 RNR-1760X2DD
RNR-1760X2ZZ 606ZZNR 6.000 17.000 6.000 2265 839 0.2362 0.6693 RNR-1760X2ZZ
RNR-1560DD 696DDNR 6.000 15.000 5.000 1735 671 0.2362 0.5906 RNR-1560DD
RNR-1560ZZ 696ZZNR 6.000 15.000 5.000 1735 671 0.2362 0.5906 RNR-1560ZZ
LNR-1360X3ZZ 686ZZNR 6.000 13.000 5.000 831 363 0.2362 0.5118 LNR-1360X3ZZ
RNR-1350DD 695DDNR 5.000 13.000 4.000 1074 422 0.1969 0.5118 RNR-1350DD
RNR-1350ZZ 695ZZNR 5.000 13.000 4.000 1074 422 0.1969 0.5118 RNR-1350ZZ

回転機器

ブラシレスモーター > 小型ブラシレスモーター

型式一覧

型式 外径
[mm]
無負荷回転数
[r/min]
起動トルク
[mN・m]
最大出力
[W]
製品カタログPDF
BKL10 ギア付
BCL3 ギア付 PDF
BKL4 ギア付 PDF

※値は12V時の代表特性です。

お客様のご要望に応じたカスタム対応品となりますので詳細仕様及び受注ロットについては弊社営業にお問い合わせ下さい。

ブラシレスモーター > パワーブラシレスモーター

ブラシレスモーター > インナーブラシレスモーター

FDBモーター

型式一覧

型式 定格電圧
[V]
定格回転数
[rpm]
定格消費電力
[W]
定格トルク
[mN・m]
定格電流
(無負荷)
[A]
製品カタログPDF
BLDC FDB SP2B 5 3600 0.45 1.19 0.18 PDF

電磁クラッチ/ブレーキ

型式一覧

型式 タイプ 製品カタログPDF
M-BRタイプ 標準形電源装置(有接点式過励磁制御)
M-ARタイプ 標準形電源装置
M-AAタイプ 標準形電源装置
GR05-10 ブラシホルダー及びブラシ
GR31-62 ブラシホルダー及びブラシ
ZHAタイプ 負作動形歯形式電磁クラッチ PDF
ZGAタイプ 負作動形歯形式電磁クラッチ PDF
ZFAタイプ 負作動形歯形式電磁クラッチ PDF
ZEAタイプ 負作動形歯形式電磁クラッチ PDF
ZDAタイプ 歯形式電磁クラッチ PDF
ZCAタイプ 歯形式電磁クラッチ PDF
ZBAタイプ 歯形式電磁クラッチ PDF
ZAAタイプ 歯形式電磁クラッチ PDF
ZQSタイプ 負作動形歯形式電磁クラッチ PDF
EZRタイプ 歯形式電磁クラッチ PDF
EZLタイプ 歯形式電磁クラッチ PDF
EZE / EZDタイプ 歯形式電磁クラッチ PDF

ファンモーター

ACファンモーター

ACファンモーター

型式一覧

型式 サイズ
(W)
[mm]
サイズ
(H)
[mm]
厚み(L)
[mm]
定格電圧
[V]
最大風量
下限
[m3/min]
最大風量
上限
[m3/min]
最大静圧
下限
[Pa]
最大静圧
上限
[Pa]
製品カタログPDF
15038PB 樹脂羽根 150 172 38 100, 115, 200, 220, 230, 240 5.00 6.00 156.8 215.8 PDF
11938SB 119 119 38 100, 115, 200, 220, 230, 240 2.60 3.00 94.0 100.0 PDF
11938MB Special Edition 119 119 38 100, 115, 200, 220, 230, 240 2.50 2.90 63.8 76.5 PDF
11938MB 119 119 38 100, 115, 200, 220, 230, 240 2.50 2.90 63.8 76.5 PDF
11925PB 119 119 25 100, 115, 200, 220, 230, 240 1.70 2.00 41.2 41.2 PDF
09238SB 92 92 38 100, 115, 200, 220, 230, 240 1.05 1.25 63.0 80.0 PDF
09225PB 92 92 25 100, 115, 200, 220, 230, 240 0.80 0.98 43.1 60.9 PDF
08038PB 80 80 38 100, 115, 200, 220, 230, 240 0.75 0.90 34.4 49.1 PDF
08025MB 80 80 25 100, 115, 200, 220, 230, 240 0.57 0.68 39.0 55.0 PDF
06030PB 60 60 30 100, 115 0.20 0.26 13.7 22.6 PDF

DCファンモーター

汎用

型式一覧

型式 サイズ
(W)
[mm]
サイズ
(H)
[mm]
厚み(L)
[mm]
定格電圧
[V]
最大風量
下限
[m3/min]
最大風量
上限
[m3/min]
最大静圧
下限
[Pa]
最大静圧
上限
[Pa]
関連データ
11938KA 119 119 38 12, 24, 48 3.070 3.680 68.1 110.0 製品カタログPDF
11925SA 119 119 25 12, 24 1.900 3.630 28.5 89.0 製品カタログPDF
09225SA 92 92 25 12, 24 1.130 1.840 29.0 73.0 製品カタログPDF
08025SS 80 80 25 12, 24 0.860 1.550 21.5 68.0 製品カタログPDF
08025SA 80 80 25 12, 24 0.860 1.700 21.5 82.0 製品カタログPDF
06025SA 60 60 25 12, 24 0.480 1.070 35.0 158.5 製品カタログPDF
06020SS 60 60 20 12, 24 0.470 0.580 34.4 52.1 製品カタログPDF
06015SS 60 60 15 12, 24 0.480 0.640 22.4 38.8 製品カタログPDF
06015KA 60 60 15 12, 24 0.400 0.520 31.3 51.2 製品カタログPDF
04010SS 40 40 10 5, 12, 24 0.140 0.190 27.5 50.0 製品カタログPDF

産業

型式一覧

型式 サイズ
(W)
[mm]
サイズ
(H)
[mm]
厚み(L)
[mm]
定格電圧
[V]
最大風量
下限
[m3/min]
最大風量
上限
[m3/min]
最大静圧
下限
[Pa]
最大静圧
上限
[Pa]
関連データ
06025VA 60 60 25 24 0.680 1.110 107.0 244.0 製品カタログPDF
06020VA 60 60 20 24 0.700 0.700 100.0 100.0 製品カタログPDF
06015VA 60 60 15 12, 24 0.450 0.550 48.3 67.7 製品カタログPDF
04020VA 40 40 20 12, 24 0.250 0.380 58.8 165.0 製品カタログPDF

半導体

電源IC > リセットIC

型式一覧

シリーズ名 絶対最大
定格
[V]
推奨動作電圧
Min.
[V]
推奨動作電圧
Max.
[V]
検出電圧
Min.
[V]
検出電圧
Max.
[V]
検出電圧精度
[%]
消費電流
[μA]
PST810 7.0 1.10 6.00 1.6 5.0 ±1 0.50
PST809 7.0 1.10 6.00 1.6 5.0 ±1 0.50
PST804 7.0 1.10 6.00 1.6 5.0 ±1 0.50
PST803 7.0 1.10 6.00 1.6 5.0 ±1 0.50
PST88xR 6.0 1.20 5.50 1.6 4.6 ±1.5 1.00
PST87xR 6.0 1.20 5.50 1.6 4.6 ±1.5 1.00
PST88xA 6.0 1.20 5.50 1.6 4.6 ±1.5 1.00
PST87xA 6.0 1.20 5.50 1.6 4.6 ±1.5 1.00
IC-PST598 12.0 12.00 2.3 4.5 ±15mV 15.00
IC-PST597 12.0 12.00 2.3 4.5 ±15mV 15.00
IC-PST596 12.0 12.00 2.3 4.5 ±15mV 15.00
PST11D 40.0 2.70 20.00 5.0 10.0 ±2 1.70
PST114 40.0 2.70 20.00 5.0 10.0 ±2 1.70
PST854A 6.5 0.70 6.00 0.8 5.2 ±1 0.35
PST853A 6.5 0.70 6.00 0.8 5.2 ±1 0.35
PST894R 6.5 0.70 6.00 0.8 5.2 ±1 0.35
PST893R 6.5 0.70 6.00 0.8 5.2 ±1 0.35
PST894B 7.0 0.95 6.50 1.6 5.2 ±1 0.35
PST893B 7.0 0.95 6.50 1.6 5.2 ±1 0.35
PST89EA 7.0 0.95 6.50 1.2 5.2 ±1 0.35
PST89DA 7.0 0.95 6.50 1.2 5.2 ±1 0.35
PST894A 7.0 0.95 6.50 1.2 5.2 ±1 0.35
PST893A 7.0 0.95 6.50 1.2 5.2 ±1 0.35
IC-PST84 12.0 0.70 10.00 0.8 6.0 ±0.5 0.35
IC-PST83 12.0 0.70 10.00 0.8 6.0 ±0.5 0.35
PST122D 40.0 2.70 20.00 5.0 10.0 ±2 3.70
PST122C 40.0 3.70 20.00 5.0 10.0 ±2 3.00
PST122B 40.0 3.00 20.00 5.0 10.0 ±2 3.00
PST122A 40.0 2.70 20.00 5.0 10.0 ±2 2.70
PST852A 12.0 0.70 10.00 0.8 6.0 ±0.5 0.35
PST851A 12.0 0.70 10.00 0.8 6.0 ±0.5 0.35
IC-PST86 7.0 0.95 6.50 1.2 5.2 ±1 0.25
IC-PST82 12.0 0.70 10.00 0.8 6.0 ±0.5 0.25
IC-PST81 12.0 0.70 10.00 0.8 6.0 ±0.5 0.25

電源IC > シャントレギュレーター

型式一覧

シリーズ名 関連データ 絶対最大定格 カソード電圧
Min.
[V]
カソード電圧
Max.
[V]
カソード電流
Min.
[mA]
カソード電流
Max.
[mA]
リファレンス電圧
Typ.
[V]
リファレンス電圧精度
Typ.
[%]
最小カソード電流
Typ.
[mA]
オフ時カソード電流
Typ.
[μA]
ダイナミックインピーダンス
Typ.
[Ω]
パッケージ
MM1530JN 製品カタログPDF 13 VREF 12 0.08 30 1.240 ±0.5 0.05 0.1 0.2 SOT-23A
MM1530EN 製品カタログPDF 12 VREF 12 0.30 15 1.270 ±0.8 0.15 0.1 0.4 SOT-23A
MM1530DN 製品カタログPDF 12 VREF 12 0.30 30 1.240 ±0.5 0.15 0.1 0.2 SOT-23A
MM1530DU 製品カタログPDF 12 VREF 12 0.30 30 1.250 ±0.8 0.15 0.1 0.4 SC-82ABB
MM1530CU 製品カタログPDF 12 VREF 12 0.30 15 1.270 ±0.8 0.15 0.1 0.4 SC-82ABB
MM1431GN 製品カタログPDF 35 VREF 35 0.60 50 2.495 ±0.8 0.30 0.1 0.4 SOT-23A
MM1431FN 製品カタログPDF 35 VREF 35 0.60 50 2.495 ±0.5 0.30 0.1 0.4 SOT-23A
MM1431EN 製品カタログPDF 35 VREF 35 0.60 50 2.495 ±0.8 0.30 0.1 0.4 SOT-23A
MM1431DN 製品カタログPDF 35 VREF 35 0.60 50 2.495 ±0.4 0.30 0.1 0.4 SOT-23A
MM1431DU 製品カタログPDF 35 VREF 35 0.60 50 2.495 ±0.4 0.30 0.1 0.4 SC-82ABB
MM1431CU 製品カタログPDF 35 VREF 35 0.60 50 2.495 ±0.8 0.30 0.1 0.4 SC-82ABB

電源IC > AC-DC電源IC

1次側制御IC

型式一覧

型式 関連データ 制御方式/機能形式 推奨動作電圧
Min.
[V]
推奨動作電圧
Max.
[V]
高耐圧素子定格電圧
[V]
スイッチング周波数
Min.
[KHz]
スイッチング周波数
Max.
[KHz]
パッケージ パッケージ2
MM3661 製品カタログPDF QR制御 8.0 24 500 108 SOP-8J SOP-10A
MM3663 製品カタログPDF PWM制御 10.0 24 500 66 100 SOP-8J
MM3665 製品カタログPDF PWM+QR制御 10.0 90 740 22 100 SOP-10A

2次側同期整流制御IC

型式一覧

型式 関連データ 制御方式/機能形式 推奨動作電圧
Min.
[V]
推奨動作電圧
Max.
[V]
高耐圧素子定格電圧
[V]
スイッチング周波数
Max.
[KHz]
パッケージ
MM3669 製品カタログPDF LLC対応 7.5 15 17 500 SOP-10A
MM3667 製品カタログPDF QR/LLC対応(MM3667Aのみ) 6.0 15 17 500 SOP-8J
MM3878 製品カタログPDF PWM/QR対応 8.0 34 200 500 SOT-26E

電源IC > リニアレギュレータ (LDO)

型式一覧

シリーズ名 出力電流
[mA]
絶対最大
定格
[V]
推奨動作電圧
Min.
[V]
推奨動作電圧
Max.
[V]
出力電圧
Min.
[V]
出力電圧
Max.
[V]
出力電圧精度
[%]
無負荷時消費電流
[μA]
入出力電圧差
[V]
リップル除去率
[dB]
出力容量
[μF]
MM4066 200 7.0 1.70 6.0 1.20 5.00 ±1.0 7.5 0.35 50
MM4047 450 6.0 2.20 5.5 1.80 4.50 ±2.0 14.0 0.16 80 2.20
MM3871 300 7.0 2.00 6.5 1.00 5.00 ±1.0 25.0 0.62 70 0.47
MM3866 200 7.0 1.70 6.0 1.20 5.00 ±1.0 0.9 0.35 50
MM3864 300 7.0 2.00 6.5 1.00 5.00 ±1.0 20.0 0.24 75 1.00
MM3847 250 6.0 2.20 5.5 1.20 4.50 ±2.0 14.0 0.09 80 2.20
MM3823 500 7.0 1.60 6.5 1.00 5.00 ±1.0 60.0 0.25 65 1.00
MM3816 200 6.5 1.70 5.5 1.00 5.00 ±1.0 42.0 0.30 75 1.00
MM3764 200 7.0 1.60 6.5 0.80 5.00 ±1.0 20.0 0.08 75 1.00
MM3763 200 7.0 1.80 6.5 0.80 5.00 ±1.0 25.0 0.40 70 0.47
MM3755 150 7.0 1.70 6.0 1.20 5.00 ±0.8 0.9 0.28 50 0.10
MM3703 1000 7.0 1.60 6.5 1.00 5.00 ±1.0 60.0 0.46 65 1.00
MM3702 1000 7.0 1.60 6.5 1.00 5.00 ±1.0 60.0 0.46 65 1.00
MM3615 300 7.0 1.80 6.5 0.80 5.00 ±1.0 90.0 0.24 70 1.00
MM3608 300 7.0 1.80 6.5 0.80 5.00 ±1.0 90.0 0.24 70 1.00
MM3571 300 7.0 2.00 6.5 1.00 5.00 ±1.0 25.0 0.62 70 0.47
MM3566 200 7.0 1.70 6.0 1.20 5.00 ±1.0 0.9 0.35 50
MM3534 150 7.0 1.70 6.0 1.20 5.00 ±0.8 0.9 0.28 50 0.10
MM3532T 150 7.0 1.60 6.0 1.20 5.00 ±1.0 50.0 0.13 70 1.00
MM3532A 500 6.5 1.60 6.0 1.20 5.00 ±1.0 50.0 0.07 70 1.00
MM3529 1000 6.5 1.60 6.0 1.20 5.00 ±1.0 50.0 0.50 70 1.00
MM3526 500 6.5 1.60 6.0 1.20 5.00 ±1.0 50.0 0.25 70 1.00
MM3479 1000 6.5 1.60 6.0 1.20 5.00 ±1.0 50.0 0.50 70 1.00
MM3478 500 6.5 1.60 6.0 1.20 5.00 ±1.0 50.0 0.25 70 1.00
MM3464 300 7.0 2.00 6.5 1.00 5.00 ±1.0 20.0 0.24 75 1.00
MM3416 200 6.5 1.70 5.5 1.00 5.00 ±1.0 42.0 0.30 75 0.47
MM3411 200 7.0 1.80 6.5 0.80 5.00 ±1.0 25.0 0.40 70 0.47
MM3404 200 7.0 1.60 6.5 0.80 5.00 ±1.0 20.0 0.08 75 1.00
MM3376 150 6.5 1.10 6.0 0.80 5.00 ±2.0 1.7 0.05 0.10
MM312x 250 12.0 10.0 1.80 6.00 ±2.0 1.0 0.40 0.10
MM1998 200 -12.0 -10.00 -2.0 -5.00 -1.10 ±1.0 160.0 0.50 70 1.00
MM1937 300 16.0 6.50 14.0 3.00 10.00 ±2.0 300.0 0.30 70 2.20
MM1936 100 16.0 3.40 14.0 3.00 8.00 ±2.0 400.0 0.20 70 2.20
MM1926 250 16.0 2.50 14.0 3.00 10.00 ±2.0 200.0 0.20 70 2.20
MM1920 150 6.5 1.10 6.0 0.40 1.50 170.0 65 1.00
MM1899 300 15.0 2.00 14.0 1.50 5.40 ±1.0 140.0 0.35 70 1.00
MM1898 200 -12.0 -10.00 -2.0 -5.00 -0.90 ±1.0 160.0 0.50 70 1.00
MM1890 300 16.0 9.00 14.0 8.00 10.00 ±2.0 75.0 0.45 60 1.00
MM1886 300 16.0 1.80 14.0 1.50 5.00 ±2.0 75.0 0.45 70 1.00
MM1877 1000 15.0 2.20 14.0 1.50 5.00 ±2.0 2000.0 0.25 70 1.00
MM1870 1500 12.0 1.20 10.0 0.90 5.00 ±2.0 1000.0 0.26 65 1.00
MM1868 1000 12.0 1.15 10.0 0.90 2.00 ±2.0 1000.0 0.18 65 1.00
MM1866 1000 12.0 2.20 10.0 1.50 5.00 ±2.0 2500.0 0.20 65 1.00
MM1856 200 15.0 1.80 14.0 1.50 5.00 ±2.0 75.0 0.30 70 1.00
MM1849 300 16.0 9.00 14.0 8.00 10.00 ±2.0 75.0 0.45 60 1.00
MM1839 200 16.0 1.80 14.0 1.50 5.00 ±2.0 85.0 0.30 70 1.00
MM1836 200 15.0 1.80 14.0 1.50 5.00 ±2.0 75.0 0.30 70 1.00

データコンバータIC > アナログフロントエンドIC

アナログフロントエンド(AFE)IC

型式一覧

型式 入力チャネル数
[ch]
分解能
[bit]
パッケージ 製品カタログPDF
MM3609ARRE Resistance 2CH 24 PLP-24 製品カタログPDF

データコンバータIC > アナログ-デジタルコンバータIC

逐次比較アナログ-デジタルコンバータ

型式一覧

型式 入力チャネル数
[ch]
分解能
[bit]
サンプリングレート
[ksps]
内蔵基準電圧
[V]
MM3804 2 12 750.00
MM3802 1 12 200.00

半導体センサー

6軸力覚センサー

型式一覧

製品名 関連データ 電源電圧
[V]
動作温度範囲
[℃]
定格荷重
フォース
[N]
定格荷重
モーメント
[N・m]
精度
[%F.S.]
インターフェース パッケージサイズ [mm] 重量
[g]
MMS101 製品カタログPDF VDD:3.8~14.0V/
VDDIO:1.14~3.6V
5~45 ±40 ±0.4 ±5 SPI Φ9.6 × 9.0 3g

温度スイッチIC

型式一覧

型式 概要 電源電圧
下限
[V]
電源電圧
上限
[V]
動作温度範囲
下限
[℃]
動作温度範囲
上限
[℃]
検出温度精度
下限
[℃]
検出温度精度
上限
[℃]
消費電流
標準
[μA]
MM3688 MM3688シリーズは、検出温度が、+60℃≦TDET≦+90℃で、1.0℃ステップにて製品展開をしております。
本製品は、超低消費電流0.12μAtyp. を実現しており、消費電力を気にするモバイル製品に最適です。
1.6 5.0 -40 125 -2 2 0.12
MM3588 MM3588シリーズは、検出温度が、+60℃≦TDET≦+90℃で、1.0℃ステップにて製品展開をしております。
本製品は、出力をON/OFFする為の制御端子(CE端子)を持っています。
1.6 5.0 -30 125 -2 2 1.50
MM3488 MM3488シリーズは、検出温度が、高温検出タイプ:+25℃≦TDET≦+90℃、低温検出タイプ:-20≦TDET≦+24℃の範囲で、
1.0℃ステップにて製品展開をしております。
1.6 5.0 -30 105 -2 2 1.50

アナログ出力温度センサーIC

型式一覧

型式 電源電圧
下限
[V]
電源電圧
上限
[V]
動作温度範囲
下限
[℃]
動作温度範囲
上限
[℃]
検出温度精度
下限
[℃]
検出温度精度
上限
[℃]
温度感度
[mV/°C]
負荷安定度(0~200μA)
[mV]
パッケージ パッケージ2
MM3154 2.4 6.5 -40 100 -2.5 2.5 -8.2 0 to 1.0 SC-82ABB SSON-4B

デジタル出力温度センサーIC

型式一覧

型式 温度分解能(1)
[℃]
温度分解能(2)
[bit]
温度データ更新時間
[ms]
動作電圧範囲
下限
[V]
動作電圧範囲
上限
[V]
動作周囲温度
下限
[℃]
動作周囲温度
上限
[℃]
パッケージ パッケージ2
MM3286 0.5 9 2 3 5.5 -40 125 SOP-8D
MM3285 0.5 9 2 3 5.5 -40 125 SOT-26A SOT-25A

電流センサーIC

スパイラルインダクタ内蔵 オペアンプ

型式一覧

型式 外形寸法図 概要 動作温度範囲
下限
[℃]
動作温度範囲
上限
[℃]
Vcc 動作電圧
下限
[V]
Vcc 動作電圧
上限
[V]
BIAS 動作電圧1
下限
[V]
BIAS 動作電圧1
上限
[V]
パッケージ 関連データ
MM1969 MM1969はスパイラルインダクタを内蔵した低ノイズオペアンプです。
電力線にAC電流が流れた際に発生する磁界をIC内蔵のスパイラルインダクタで検出します。
検出した起電力を内蔵の低ノイズアンプで増幅(ゲインは外付抵抗で設定)し、外部のADCやマイコンへアナログ信号を送信します。
これにより非接触でAC電流を検出することが可能となります。
-40 85 3 5.5 0.42 1 SOP-8G 製品カタログPDF

計測機器

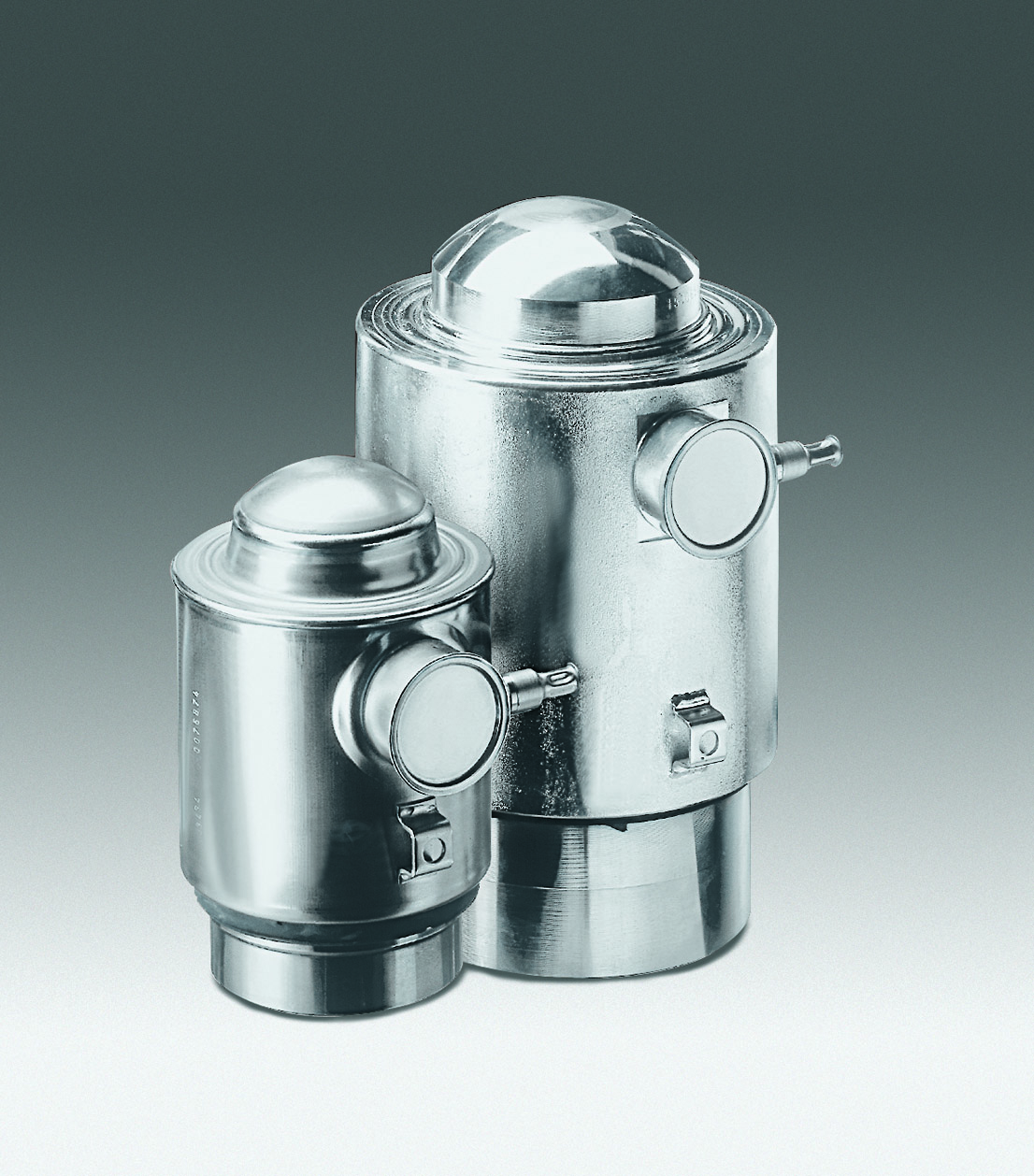

ロードセル > 工業用はかり産業機器用圧縮型

型式一覧

型式 外観図 特長 定格容量
ビーム型ロードセル CBC1-※シリーズ 取付高さが制限された計重システムに適しています。 49.03 N {5 kgf}~19.61 kN {2 tf}
薄型シェアウェブタイプ圧縮型ロードセル CWV1-※シリーズ 薄型圧縮型ロードセル、高さを低く押さえ、シェアウェブ構造で、横荷重に強いです。 19.61 kN {2 tf}~980.7 kN {100 tf}
耐過負荷圧縮型ロードセル CCR1(B)-※シリーズ 計量物を落下投入など一時的に過負荷が生じる計重システム等に適しています。 4.903 kN {500 kgf}~196.1 kN {20 tf}

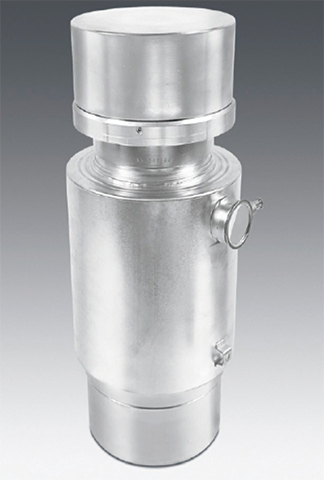

高荷重圧縮型ロードセル CCS1-※シリーズ 高荷重用です。 490.3 kN {50 tf}~2.942 MN {300 tf}
耐圧防爆構造圧縮型ロードセル CCP1-※-Zシリーズ 爆発危険度の高い液体、ガス、薬品、石油化学産業等で使用できる耐圧防爆構造。 1.961 kN {200 kgf}~196.1 kN {20 tf}
高精度高出力圧縮型ロードセル CCP1(A)-※シリーズ ホッパー、タンク等の計重システムの荷重検出器に適しています。 490.3 N {50 kgf}~196.1 kN{20 tf}
高精度低床型ロードセル CMP1-※シリーズ 薄型精密圧縮用ロードセルで、オールステンレス製です。 2.452 kN {250 kgf}~196.1 kN {20 tf}
小型圧縮型ロードセル CMM1J-※シリーズ ・小型、軽量のオールステンレス製で腐食性のある場所での使用に最適
・ コネクタ仕様、ケーブル別売品(RC019-6M)
490.3 N {50 kgf}~19.61 kN {2 tf}
小型圧縮型ロードセル CMM1R-※シリーズ ・小型、軽量のオールステンレス製で腐食性のある場所での使用に最適
・ロボットケーブル(6m)仕様
490.3 N {50 kgf}~19.61 kN {2 tf}
ロードビーム型ロードセル CBE1- ※シリーズ (一般品) ・低荷重用ビーム型
・オールステンレス製
49.03 N {5 kgf}~1.961 kN {200 kgf}
ロードビーム型ロードセル CBE1-※-C3シリーズ (OIML規格品) ・低荷重用ビーム型
・オールステンレス製
・(規格品):OIML R60 クラスC3認定品
10kg~200kg
角型ビーム型ロードセル C2B1B-※シリーズ (一般品) ・フロアスケール/タンクスケール/ホッパー等の計量に最適
・ロッカーピン(自動調芯機能)との組合せにより、高精度計量が可能
・耐環境性に優れたハーメチックシール、オールステンレス製
200 kg (1.961 kN) ~ 2 ton (19.61 kN)
角型ビーム型ロードセル C2B1B-*-C3シリーズ (OIML規格品) ・フロアスケール/タンクスケール/ホッパー等の計量に最適
・ロッカーピン(自動調芯機能)との組合せにより、高精度計量が可能
・耐環境性に優れたハーメチックシール、オールステンレス製
・OIML R60認定品、クラス C3
200kg~2t
角型ビーム型ロードセルC3B1-*- NS(一般品) ・フロアスケール/タンクスケール/ホッパー等の計量に最適
・ロッカーピン(自動調芯機能)との組合せにより高精度計量が可能
・OIML R60 クラス C4認定品
1.961 kN {200 kgf}~49.03 kN {5 tf}
角型ビーム型ロードセル C3B1-* シリーズ (規格品) ・フロアスケール/タンクスケール/ホッパー等の計量に最適
・ロッカーピン(自動調芯機能)との組合せにより高精度計量が可能
・OIML R60 クラス C4認定品
200kg~5t
高精度ダブルコンベックス圧縮型ロードセル CC010シリーズ (一般品) ・精密圧縮型ロードセル
・耐環境性に優れたオールステンレス製
・本質安全防爆構造技術的基準に合格(クラス iaIICT5)
4.903 kN {500 kgf}~490.3 kN{50 tf}
高精度ダブルコンベックス圧縮型ロードセル CC010-C3シリーズ (OIML規格品) ・精密圧縮型ロードセル
・耐環境性に優れたオールステンレス製
・OIML-R60 クラス C3認定品
2t~50t

ロードセル > はかり用ロバーバル型

型式一覧

型式 外観図 概要 定格容量
プラットホーム型はかり用ロバーバル型 C2T1-*-A マルチポイント式プラットフォーム型台はかり用。 2.942 kN{300 kgf}~68.65 kN{7 tf}
はかり用ロバーバル型 C2D1-* 規格品 高ひょう量のはかり用です。マルチポイントでも使用可能です。OIML R60(C4)認定品。 100kg~800kg
はかり用ロバーバル型 U2D1-* 一般品 中ひょう量のはかり用です。 29.42 N{3 kgf}~980.7 N{100 kgf}
はかり用ロバーバル型 CB14-*-21 一般品 高ひょう量のはかり用です。体重計等に適しています。 980.7 N{100 kgf}~4.903 kN{500 kgf}
中容量ステンレス製はかり用ロバーバル型 CB004S-* 一般品 中ひょう量のはかり用です。 98.07 N{10 kgf}~980.7 N{100 kgf}
中容量はかり用ロバーバル型 CB004-* 一般品 中ひょう量のはかり用です。 98.07 N{10 kgf}~980.7 N{100 kgf}
中容量はかり用ロバーバル型 C2G1-*-A 一般品 中ひょう量のはかり用です。 58.84 N{6 kgf}~490.3 N{50 kgf}
中容量はかり用ロバーバル型 C2G1-*-A-C6 規格品 中ひょう量のはかり用です。OIML R60(C6)認定品。 6kg~50kg
低容量はかり用ロバーバル型 CB17-*-11 低ひょう量のはかり用です。コンパクトなはかりに適しています。 5.884 N{600 gf}~29.42 N{3 kgf}
低容量はかり用ロバーバル型 BCL-*-A 一般品 低ひょう量のはかり用です。積載面が大きくとれます。 2.942 N{300 gf}~44.13 N{4.5 kgf}
低容量はかり用ロバーバル型 BCL-*-C3 規格品 低ひょう量のはかり用です。積載面が大きくとれます。OIML R60(C3)認定品。 300g~4.5kg

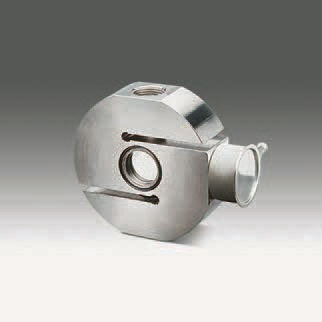

ロードセル > 特殊用途

型式一覧

型式 外観図 概要 定格容量
ロードビーム小型引張圧縮型 U3C1-*-B 付高さが制限されている計重システムに適しています。 49.03 N {5 kgf}~980.7 N {100 kgf}
微小荷重小型引張圧縮型 UTA-* ULよりも計測荷重が若干高くなっています。 980.7 mN {100 gf}~19.61 N {2 kgf}
微小荷重小型引張圧縮型 UL/ULA-* 糸のテンション等、微小/低容量の荷重測定に適しています。 19.61 mN {2 gf}~980.7 mN {100 gf}
センターホール型 C1W1M-* 射出成形機用として開発されたセンターホール型のロードセルです。 58.84 kN {6 tf}~490.3 kN {50 tf}
小型圧縮型 LSMS-* 低床設計、高さ 5 mm、直径 7 mmのミニチュアサイズで測定場所の制限を受ける用途に適しています。 196.1 N {20 kgf}~490.3 N {50 kgf}
小型圧縮型 LSM-*-B 直径が12mm~21mmの小型軽量ロードセルです。 4.903 N {500 gf}~19.61 kN {2 tf}
小型圧縮型 CM085-* ストッパー付でねじ止め取り付けが可能なロードセルです。 2 N ~ 2 kN
薄型シェアウェブタイプ UWV1-* 薄型の圧縮引張型ロードセルで横荷重に強いシェアウェブタイプ構造です。 19.61 kN {2 tf}~980.7 kN {100 tf}

ロードセル > ハイジェニック・ウェイングモジュール

型式一覧

型式 概要 画像 特長

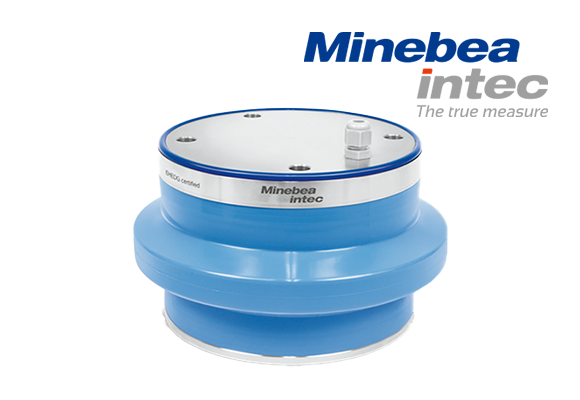

コンテゴ PR6041シリーズ ■高精度ロードセル(PR6241型)を内蔵したハイジェニック一体型金具(EHEDG対応)
■ハイジェニックデザイン(EHEDG対応)
■高耐食性上下プレート(AlSl316L)
■FDA準拠の側面シリコンラバー
■完全防水 IP68/IP69K
■ケーブル取出し2方向に対応(横方向 : A、上方向 : B)
■ベースプレートもオプションで準備

ロードセル > 圧縮型超高精度ハイジェニック・ステンレスロードセル

型式一覧

型式 概要 画像 特長
PR6202シリーズ ■高耐食性、ハウジング材質
■平均表面粗さ、1μm以下
■完全防水IP68/69K
■完全水切り構造(EHEDG対応)
■自動調芯機能
■広い使用温度範囲:-40~+95℃
■完全水切り構造取付金具 フレックスロックPR6202型を用意
■デザイン登録済み EU:000 210 349-0001/-0002 日本:2005-478 US:22/222,249

ロードセル > 圧縮型ステンレスロードセル

型式一覧

型式 概要 画像 特長
PR6212シリーズ 圧縮型コンパクトステンレスロードセル ■スパッタリング技術を採用したゲージ貼付けにより、強度と精度が大幅アップ 耐高温型(LT:定格500kg~5t)は周囲温度180℃に対応
■ステンレスハウジング:SUS630相当
■完全防水IP68
■横荷重逃げ機構
PR6211シリーズ 圧縮型コンパクトステンレスロードセル ■スパッタリング技術を採用したゲージ貼付けにより、強度と精度が大幅アップ PR6211(定格30~300kg)の許容最大荷重>500kg 耐高温型(LT:定格500kg~5t)は周囲温度180℃に対応
■ステンレスハウジング:SUS630相当
■完全防水IP68
■横荷重逃げ機構
PR6241シリーズ 圧縮型超高精度1/12500 ステンレスロードセル ■コンパクトな高性能ロードセル 単体精度:1/12500を実現! 高精度タンクスケールおよび台はかりの製造に最適
■ステンレスハウジング:SUS630相当
■完全防水IP68
■超高精度,C6:1/12500
P6201 DBシリーズ ダブル出力圧縮型ステンレスロードセル ■ロードセル内に2つのひずみゲージを装着して、ダブル出力します
■鉄鋼プラントなどで、1本のケーブルを損傷しても、もう1本のケーブルで出力します
PR6201シリーズ 高荷重圧縮型ステンレスロードセル ■高荷重用ステンレス製ロードセル
■ステンレスハウジング:SUS304相当
■完全防水IP68
PR6203シリーズ 圧縮型高精度スタンダード・ステンレスロードセル ■自動調芯機構を備え、復元力を持つロードセル
■ステンレスハウジング:SUS304相当
■完全防水IP68
■幅広い精度対応:D1(E)~C6(E)

ロードセル > 引張り型超高精度ステンレスロードセル

型式一覧

型式 概要 画像 特長

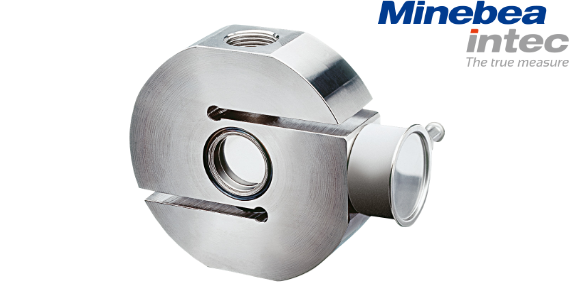

PR6246シリーズ ■ステンレスハウジング:SUS630相当
■完全防水IP68
■超高精度,C6:1/12500

ロードセル > ビーム型ステンレスロードセル

型式一覧

型式 概要 画像 特長
PR6207シリーズ ■ステンレスハウジング:1.4122
■完全防水IP67

ロードセル > プロセス用デジタルロードセル

型式一覧

型式 概要 画像 特長
PR6204シリーズ ■完全密閉構造ステンレスハウジング(IP68/IP69K)
■精度クラス:C3 0.015%/C6 0.008%(25t,50t)
■定格出力:200,000デジット(25t:400,000)
■2線式RS485信号最大8台まで接続可能
■接続可能機器:PR5200/5230トランスミッタ、PR5410プロセスインジケータ、PR5900 Maxxis5 プロセス・コントローラ

ロードセル > フォースセンサー

型式一覧

型式 製品 画像 特長
フォースセンサー CF059-* ステンレス製、フルブリッジタイプ
定格容量:1.961 N {0.2 kgf} ~ 39.22 N {4 kgf}
フォースセンサー CF054-* アルミニウム合金製、ロバーバル型、フルブリッジタイプ
定格容量:0.294 kN {30 kgf} ~ 1.961 kN {200 kgf}
フォースセンサー FSV-* アルミニウム合金製、ロバーバル型、フルブリッジタイプ
定格容量:0.981 N{100 gf} ~ 2.942 N {300 gf}
フォースセンサー FSU-* アルミ合金製、ロバーバル型、フルブリッジタイプ。
定格容量:4.903 N {0.5 kgf}~147.1 N {15 kgf}
フォースセンサ FSI - * アルミ合金製、フルブリッジタイプ。
定格容量:19.61 N {2 kgf}~196.1 N {20 kgf}
フォースセンサ FSA - * ステンレス製。ハーフブリッジタイプとフルブリッジタイプ(-F)の2種類あります。
定格容量:22.24 N{5 lb} ~ 177.9 N {40 lb}

ロードセル > ロードセルアプリケーション

計測製品アクセサリー

型式一覧

型式 製品 画像 概要
耐圧防爆構造デジタル指示計用収納ケース B-309Z 耐圧防爆構造をもったデジタル指示計用収納ケースです。
耐圧防爆型ジャンクションボックス B-304Z 耐圧防爆構造ロードセルを、防爆構造が必要とされる危険場所において並列加算する時に使用します。

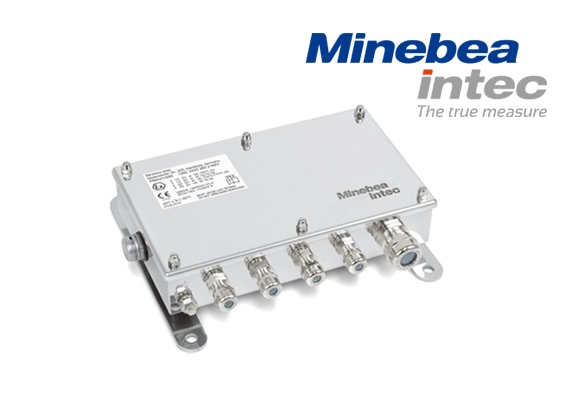

加算用ジャンクションボックス SB-321 最大4点までロードセルの並列加算が可能です。ステンレス製。保護等級:IP69K
加算用ジャンクションボックス SB-320 最大4点までロードセルの並列加算が可能です。(ステンレス製)
加算用ジャンクションボックス SB-310 最大4点までロードセルの並列加算が可能です。
デジタルロードセル専用小型加算用ジャンクションボックス DB-307 デジタルロードセル4台までの加算が可能です。
小型加算用ジャンクションボックス B-307 4台までのロードセルの加算が可能でロードセル各々の出力調整用トリマ付きです
延長用ジャンクションボックス B-304B ロードセルのケーブルを延長する場合に使用する接続箱です
ツェナーバリア Z961-TC20162/Z964-TC20163(2012年以降) ロードセルを使用した本質安全防爆計重システム用の安全保持器です。
2011年以前に合格した製品と2012年以降に合格した製品で適用型式が異なります。
ツェナーバリア Z961/Z964(2011以前) ロードセルを使用した本質安全防爆計重システム用の安全保持器です。
2011年以前に合格した製品と2012年以降に合格した製品で適用型式が異なります。

ミネベアインテック製品アプリケーション

型式一覧

型式 製品 画像 概要
PR6130 ●ロードセル最大4点接続可能
●万一基盤面に噴霧水が付着しても問題ありません
●フレームアレスターを標準装備しています

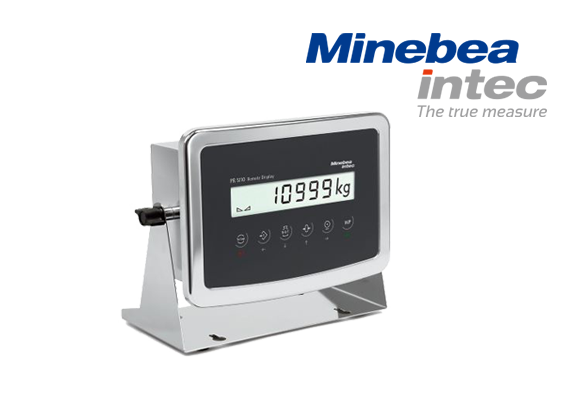

PR5110 ●シリアル通信により、指示計との表示誤差はありません
●盤面取付型と壁面・机上取付型の選択可能
●最大8台の指示計と接続可能

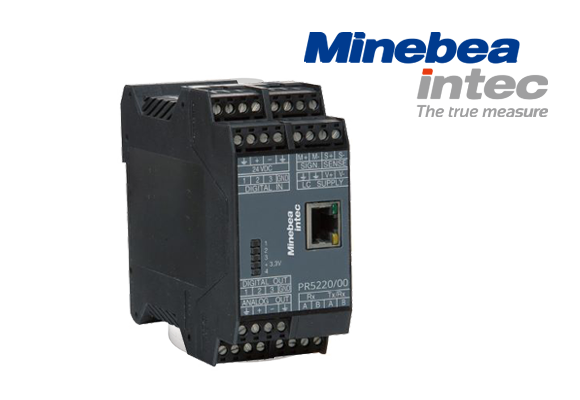

PR5220 ●TCP/IP接続、キャリブレーション及び設定はPCから設定
●高内部分解能:4,800,000
●外部表示10,000e(OIMLR76準拠)
●高精度アナログ出力、0/4-20mA
●RS485/422出力を用意
●電源24VDC
●防水IP20、DINレール取付け

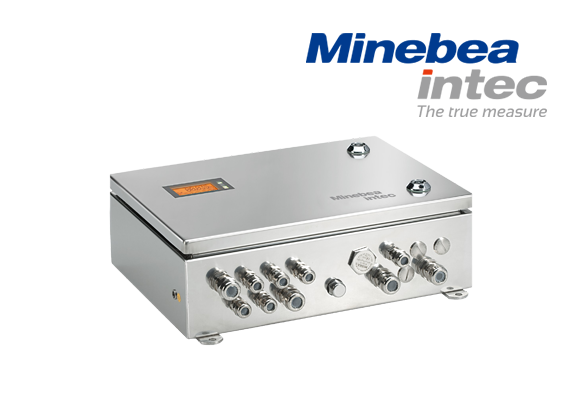

PR5230 ●ステンレスハウジング:IP66
●Ethernet/Modbus TCP サービスインターフェイス標準装備(キャリブレーション・設定がサービスインターフェイスから可能)
●RoHS対応
●入力・出力各3点標準装備

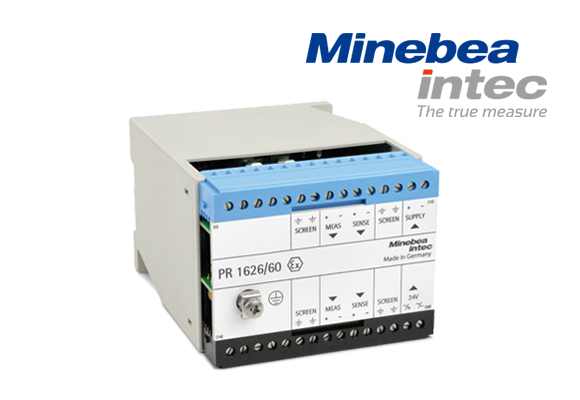

PR1626 ●ロードセル専用に開発された本質安全防爆インターフェイス
●温度影響によるロードセル出力変化を極力小さくしたため、高精度の計測を実現
●危険場所に設置されたロードセル専用インターフェイス
●PR1626/60は650Ωのロードセルを最大4個まで接続可能
●PR1626/61はロードセル式防爆台はかりの接続及び650Ωのロードセルを最大8個まで接続可能
●W&M Approval OIML R76 class Ⅲ

圧力計

SOS式アンプ内蔵圧力計(圧力伝送器)

型式一覧

型式 外観図 概要 定格容量
小型・高精度圧力計 NS320 シリーズ 温度補償範囲 -30~125℃(高精度品:標準補償に追加し、0~50℃を高性能化)と広範囲で、多様な用途に使用できます。2kHzの信号応答性能。 200 kPa~30 Mpa
高精度・高安定 圧力計 NS115 シリーズ 精度 0.1%R.O.、長期安定性、堅牢性、耐サージ圧性に優れる圧力計。ゼロ点調整付 5 MPa~50 MPa
高精度・高安定 圧力計 NS115Pシリーズ 精度 0.1%R.O.、長期安定性、堅牢性、耐サージ圧性に優れる圧力計。ゼロ点調整付 500 kPa~10 MPa
高精度ゲージ圧/絶対圧用圧力計 NS100A シリーズ 精度 0.2 %R.O.、連成圧、絶対圧の高精度測定可能。 CE適合品も製作可能 (電圧出力のみ)。 200 kPa~50 Mpa

ひずみゲージ式アンプ内蔵圧力計(圧力伝送器)

型式一覧

型式 外観図 概要 定格容量
高耐久用圧力計 PRN02 シリーズ 総合精度:±1.0 %F.S.、ASICアンプを搭載、温度影響が少なく、耐ノイズ性に優れた高機能型圧力計 5 MPa~100 MPa
高耐久用圧力計 PRN01シリーズ 総合精度:±1.0 %F.S.、ASICアンプを搭載、温度影響が少なく、耐ノイズ性に優れた高機能型圧力計 5 MPa~100 MPa

SOS式圧力計(圧力変換器)

型式一覧

型式 外観図 概要 定格容量
連成圧測定・高温用圧力計 NS30Tシリーズ 精度 0.2 %R.O.、小型・軽量、高精度、高応答で連成圧の測定が可能、固有振動数 72 kHz~566 kHz/200 kPa~10 MPa 200 kPa~10 MPa
連成圧測定・高温用圧力計 NS10Tシリーズ 精度 0.2 %R.O.、高精度、高応答で連成圧の測定が可能、固有振動数 72 kHz~1 278 kHz/200 kPa~50 Mpa 200 kPa~50 Mpa

ひずみゲージ式圧力計(圧力変換器)

型式一覧

型式 外観図 概要 定格容量
小形フラッシュダイアフラム型圧力計 PRO シリーズ 小形・軽量、ネジ仕様 M10×P1.0、高応答、圧力導入口内のエアー抜きが不要 2 MPa ~ 20 Mpa
高圧力用圧力計 STD シリーズ 高圧力用圧力計、受圧部はネジ付の一体化構造 200 MPa ~ 500 MPa
小型・高/低温用圧力計 PRJシリーズ 高温(150 ℃)~低温(-40℃)用圧力計、小型軽量、取付・取外しが簡単 1 MPa~10 Mpa
小型・高応答型圧力計 PRC シリーズ フラッシュダイアフラム方式の高応答型圧力計、小型軽量、取付・取外しが簡単 1 MPa~100 Mpa
一般高信頼用圧力計 PRB シリーズ 小型、軽量、取付・取外しが簡単、広範囲圧力に対応する豊富なラインアップ 1 MPa~100 Mpa

トルク変換器 > 軸型トルク変換器

光伝送方式トルク変換器

型式一覧

型式 外観 概要 定格容量

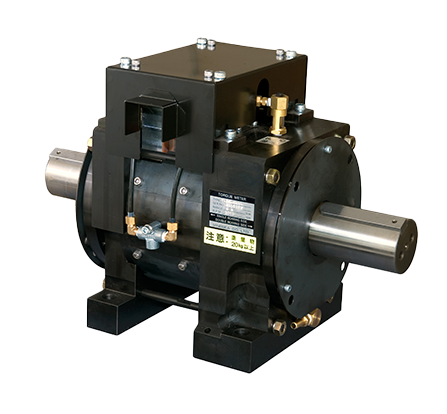

非接触軸型トルク変換器 TMOSシリーズ デジタル信号伝達による低ノイズ化(アースブラシ不要)仕様。
TMNR-ME型と互換性が有り、TMNR-ME型のトルク変換器を本器に置き換えることで、試験装置を大幅に変更することなく高精度化が可能です。
定格容量:±3 kN・m、±5 kN・m
±500 N・m ~ ±5 kN・m

ロータリートランスフォーマー方式トルク変換器

型式一覧

型式 外観 概要 定格容量

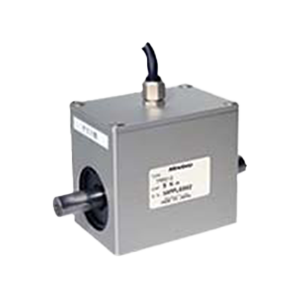

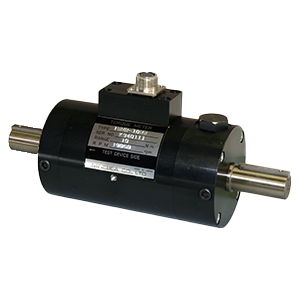

小型トルク変換器 TMR010シリーズ 電圧出力付非接触トルク変換器。機器組み込みに最適な小型設計。経済的価格。
定格容量:±2 N・m、±10 N・m、
±2 N・m ~ ±10 N・m

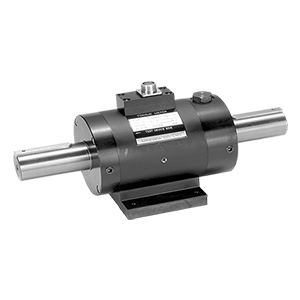

トルク変換器 TMNR-MEシリーズ ダブル軸受け採用により静止軸から高速回転軸までトルク測定ができる検出器
定格容量:±500 N・m~±5 kN・m
±500 N・m ~ ±5 kN・m
トルク変換器 TMNRシリーズ トルク受感部の検出した電気信号の伝達に高効率のロータリートランスフォーマーを採用
定格容量:±10 N・m~±10 kN・m
±10 N・m ~ ±10 kN・m

スリップリング方式トルク変換器

型式一覧

型式 外観 概要 定格容量

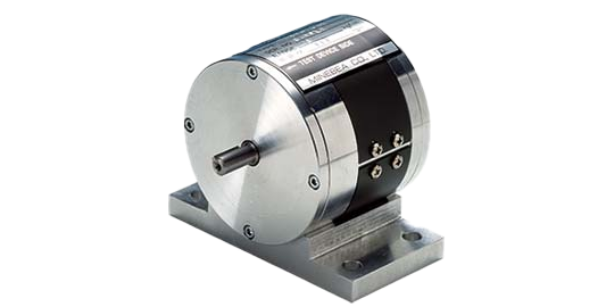

低トルク用トルク変換器 TMBNシリーズ 小型軽量で、微小トルクの検出用
定格容量:±20 N・cm~±300 N・cm
±20 N・cm ~ ±300 kN・cm

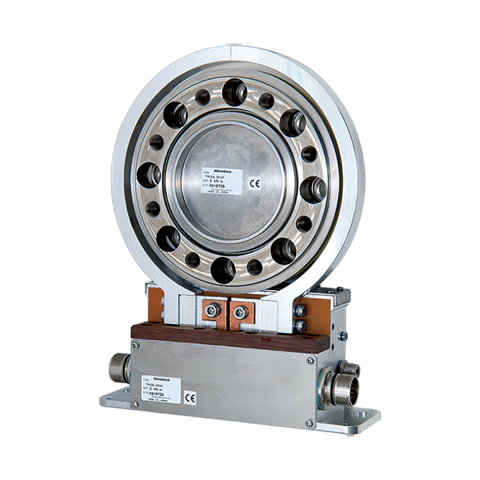

トルク変換器 > フランジ型トルク変換器

型式一覧

型式 外観 概要 定格容量

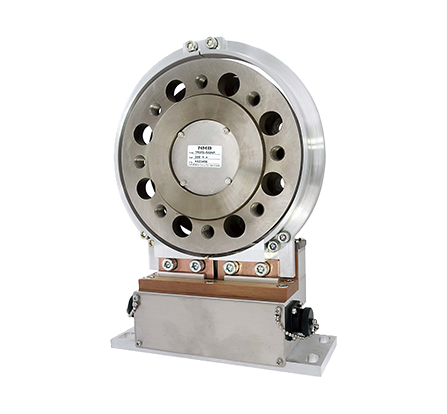

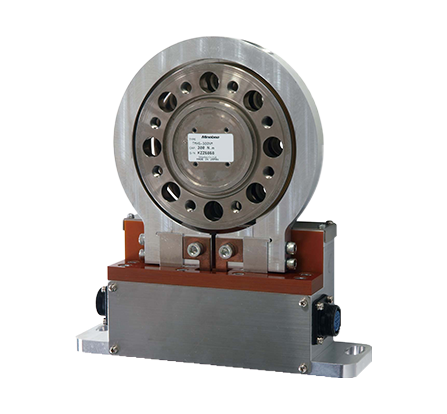

フランジ型トルク変換器 TMOFBシリーズ 薄型フランジ・小径構造による省スペース構造/ベアリングレス構造による高回転仕様。
光伝送方式、 デジタル信号伝達による低ノイズを実現しました。
また専用アンプ(CSA-562B)を組合せていただくことにより高精度も実現いたします。
最高回転数:10,000 rpm
定格容量:±500 N・m~±5 kN・m
±100 N・m ~ ±10 kN・m

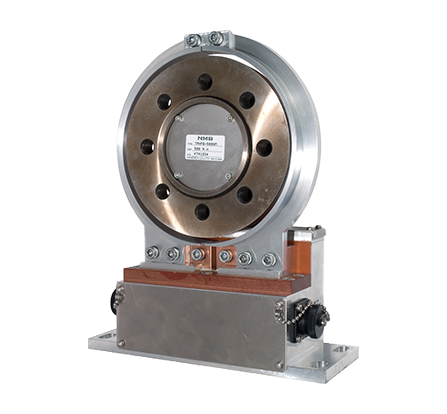

フランジ型トルク変換器 TMHFBシリーズ 薄型フランジ・小径構造による省スペース構造/ベアリングレス構造による高回転仕様。
光伝送方式、 デジタル信号伝達による低ノイズを実現しました。
また専用アンプ(CSA-562B)を組合せていただくことにより高精度も実現いたします。
高速最高回転数:15,000 rpm
定格容量:±100 N・m~±10 kN・m
±100 N・m ~ ±10 kN・m

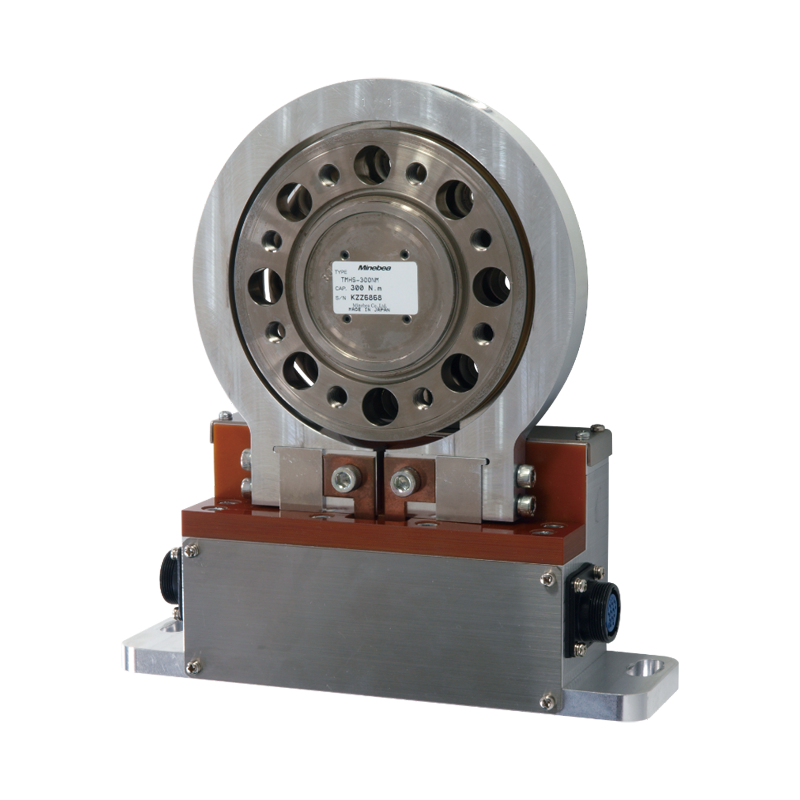

フランジ型トルク変換器 TMHSシリーズ 高精度/小型軽量 ・ベアリングレス構造による高回転仕様 。
ステーター(アンテナ部)の分割構造採用により取り付け、取り外しが
容易です。
特許の光伝送方式によるデジタル信号伝達、高精度低ノイズを実現しました。
高速最高回転数:25,000 rpm
定格容量:±100 N・m~±3 kN・m
±100 N・m ~ ±3 kN・m
フランジ型トルク変換器 TMHSBシリーズ 高精度/高応答/小型軽量 ・ベアリングレス構造による高回転仕様、CEマーク適合品。
トルク出力は周波数出力と電圧出力を同時に出力することが可能です。
特許の光伝送方式によるデジタル信号伝達、高精度低ノイズを実現しました。
高速最高回転数:25,000 rpm
定格容量:±100 N・m~±5 kN・m
±100 N・m ~ ±10 kN・m
フランジ型トルク変換器 TMHSAシリーズ 高精度/小型軽量 ・ベアリングレス構造による高回転仕様 。
トランスミッター無しでも動作可能で、±10 Vがステーターから出力されます。
特許の光伝送方式によるデジタル信号伝達、高精度低ノイズを実現しました。
高速最高回転数:25,000 rpm
定格容量:±100 N・m~±3 kN・m
±100 N・m ~ ±10 kN・m

計装用機器(インジケータ・トランスミッター) > インジケータ(デジタル)

型式一覧

型式 製品 画像 概要 非直線性
[%F.S.]
サンプリング速度
[回/s]
入出力アイコン
PR5410 プロセスインジケータ ●ひょう量モジュールにおける精度10000e class Ⅲを実現
●高速変換、10msからの応答時間が可能
●10/100 Mbits/sのLANアダプタを内蔵
●分銅を使用する実荷重調整、mV/Vの数値入力によるキャリブレーション、またロードセル入力(スマートキャリブレーション)が可能
●標準で"Ethernet TCP/IP and Modbus TCP"を搭載
●大きな表示(高さ18㎜)、見やすいバックライトLCD表示●OIML R76 10,000e
●内部分解能:1/4,000,000
デジタルモーメントリミッター DML-802C 吊り荷重と作業半径を表示し警報を出力、(社)日本クレーン協会合格品 2
デジタルピークホルダー CSD-819C 小型、軽量ながらも2 000回/sの高速サンプリング、CEマーク適合品 2000
デジタルピークホルダー CSD-709 4 000回/sの高速サンプリング、PCで波形表示と条件設定、用途に応じたホールド機能、簡単校正機能搭載、多彩なインターフェイス 0.02 4000

計装用機器(インジケータ・トランスミッター) > トランスミッター(アナログ)

型式一覧

型式 製品 画像 概要
光伝送方式トルク変換器専用トランスミッター OPT-563B 4台分の校正データを保存し、切換が可能です。非対称性、リニアライズ、ねじり方向反転などのデジタル補正が可能です。
光伝送方式トルク変換器専用トランスミッター CSA-562B 4 1/2桁のデジタルモニタ採用、電圧出力標準装備、オートゼロ機能(外部制御付も対応可能)
トランスフォーマー方式トルク変換器専用トランスミッター CSA-561C TMNR(-ME)型トルク変換器用。入力、出力のアイソレーション化、4桁のデジスイッチによる任意の等価ひずみ設定、4 1/2桁デジタルモニター
トランスミッタ CSA-522B 高応答性の直流増幅器、荷重、圧力、トルク、変位などの計測に適しています、CEマーク適合品
基板型トランスミッタ CSA-528 多チャンネル使用時における省スペース化を実現、DC24 V電源駆動で制御盤内への収納が容易です。別売ケースを使用して、DINレールへの取付が可能、保守作業が容易
基板型トランスミッター CSA-521 小型・軽量、シンプル、低価格
トランスミッター CSA-507C 小型・軽量、シンプル、低価格、電流出力調整トリマー付
基板型トランスミッター CSA-504S-1B プリント基板タイプ、1CHと4CHの2種類有ります。
基板型トランスミッター CSA-504SB プリント基板タイプ、1CHと4CHの2種類有ります。
トランスミッター CSA-503C リモートセンシング回路内蔵、CALIB標準装備(0.3mV/V)

ひずみ測定器

型式一覧

型式 製品 画像 概要
校正用ひずみ発生器 PSC - 350 本器をひずみゲージ式変換器用デジタル指示計、トランスミッター等に接続して出力を校正可能
デジタル静ひずみ測定器 PSD - 704 ひずみゲージ式変換器の出力をmV/V単位にて簡単にチェック可能、RS-232Cインターフェイス標準装備
直流増幅方式動ひずみ測定器 DAS-406C DC~200 kHzの周波数特性、4桁デジタルスイッチによる任意の標準等価ひずみ設定

工業用台はかり > 低床型ピットレス台はかり IFシリーズ

型式一覧

型式 概要 画像 特長

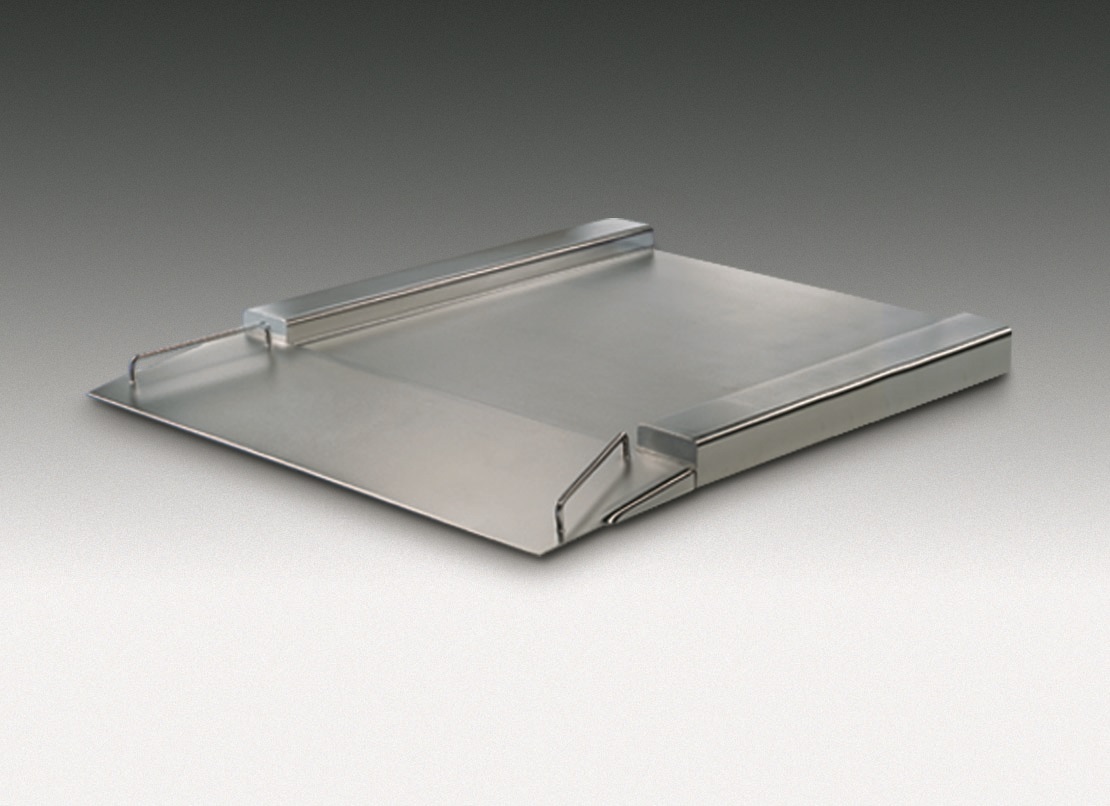

IFシリーズ ●豊富なひょう量と天板サイズ、非防爆59種類 防爆48種類
●運用方法に応じた各種オプションを用意
●オールステンレス製(AlSl304 SUS304相当)、ビーズブラスト仕上げ、シームレス加工
●精度1/3000(ロードセルは1/6000タイプを使用)
●表示分解能最大1/30,000(CAIS型表示部との組合せ時 但しT8オプション使用時は1/15000分解)
●完全防水IP67及びIP68
●ひょう量部:表示部分離タイプ、用途に合わせて表示部選択可能
●表示部接続ケーブル6m
●片側スロープ標準装備(オプションで両側スロープ可能)【防爆タイプ】
●本質安全防爆構造 Exib Ⅱ C T4 (防爆国際規格Atex認可。IFXSタイプで対応)
●防爆エリア設置用電源と安全エリア設置用電源、及びバッテリーの3種類から選択可

工業用台はかり > オールステンレス製台はかりコンビックスシリーズ

型式一覧

型式 概要 画像 特長
コンビックスシリーズ ●豊富なひょう量と天板サイズ 防爆・非防爆各46種類
●高精度1/6000
●表示分解能最大1/30,000(当社指示計と合わせて)
●完全防水IP67及びIP68
●RS232C標準装備(防爆はバリアYDI05-Z要)
●ひょう量部・表示部分離タイプ(表示部詳細は53~54ページ参照)用途に合わせて表示部選択可能。(非防爆3種類、防爆1種類)(DC ED FE GF IGサイズは3m、その他は6m。但し、ひょう量600kgのIGサイズは6m付属)【防爆タイプ】
●本質安全防爆構造Ex ib ⅡC T4(防爆規格ATEX認可。CAPXSタイプで対応)
●防爆エリア設置用電源と安全エリア設置用電源、及びバッテリーの3種類から選択可

工業用台はかり > 電磁式台はかり

型式一覧

型式 概要 画像 特長
ISシリーズ ●ひょう量:16kg~300kg
●用途によって3種類の指示計から選択可能
●表示分解能最大 1/640,000
●電磁式タイプ採用で高精度
●内蔵分銅付きで校正・調整機能付き
●ひょう量部・表示部分離タイプ
●本体ケーブル長 16/34/64kg:3m(ISFEGのみ6m)、150/300kg:6m

工業用台はかり > Signumシリーズコンパクト台はかり

型式一覧

型式 概要 画像 特長

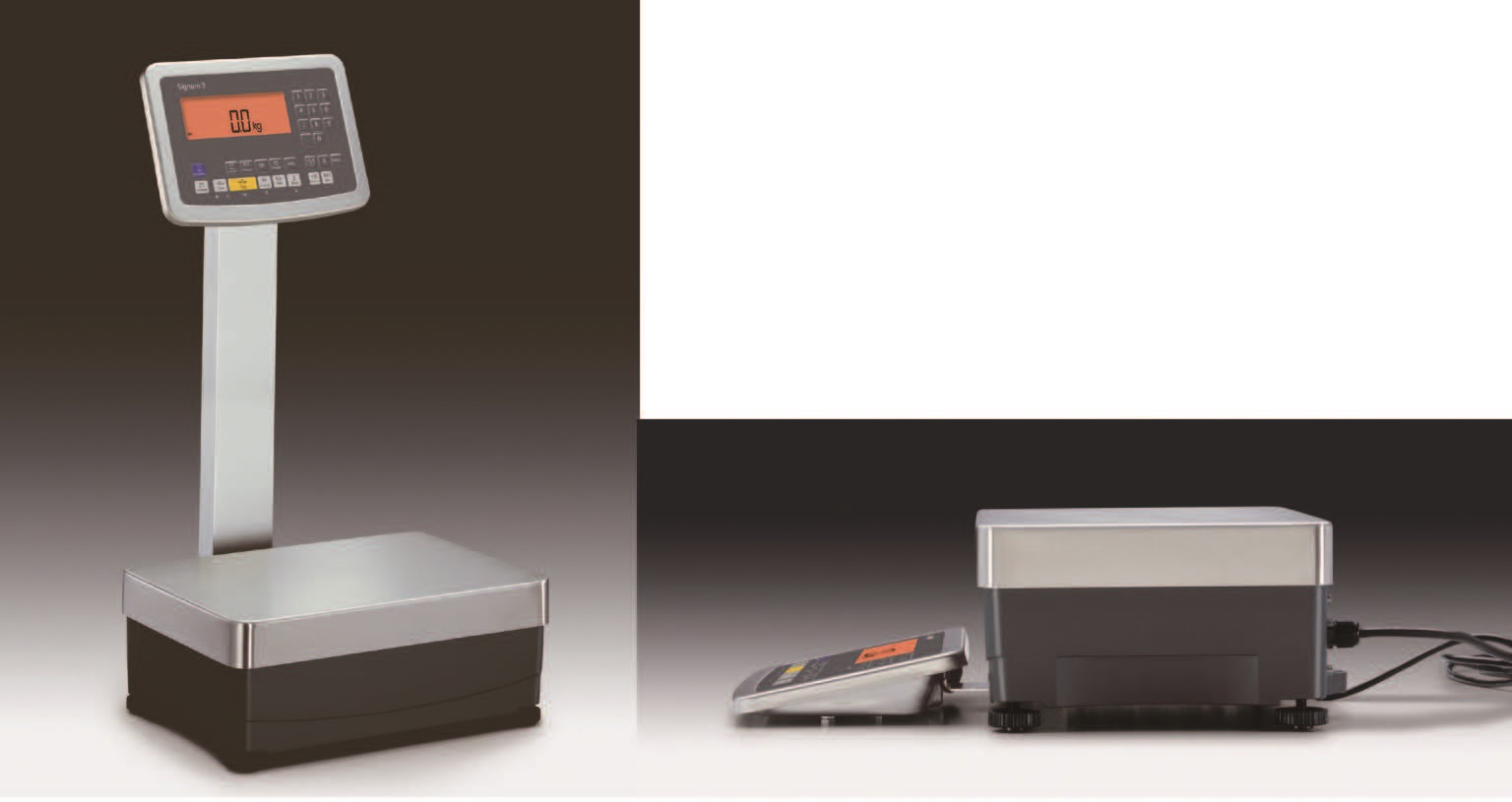

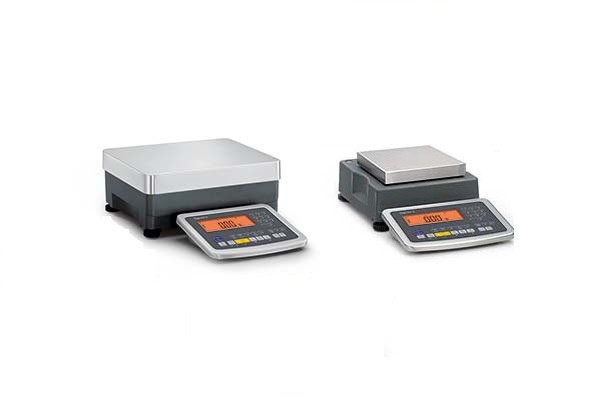

レギュラー/アドバンスタイプ ●最大300kgの過荷重に耐えるオーバープロテクション機能を搭載
●最大分解能15万分解
●防塵・防水構造 標準IP43オプションでIP65へアップグレードも可能(EDGタイプはIP65標準装備
●皿材質SUS仕様(AlSL304)
●標準RS232Cの他に、RS422、アナログ4-20mA、EtherNet、Profibus等の豊富なオプション出力
●表示部ひょう量部間ケーブル長2m標準装備

工業用台はかり > Signumシリーズシュープリームタイプ

型式一覧

型式 概要 画像 特長
シュープリームタイプ(モノリスィック天びん式) ●分析天びんと同様のアルミモノリスィック天びん式
●ひょう量0.62kg~35kgをラインアップ
●内蔵分銅をオプションでご用意

工業用台はかり > Signumシリーズシュープリームステンレスタイプ

型式一覧

型式 概要 画像 特長
シュープリームステンレスタイプ(モノリスィック天びん式) ●アルミモノリスィック採用の高精度台はかり
●ひょう量3.1kg~35kgをラインアップ
●オールステンレス仕様IP65
●内蔵分銅をオプションでご用意(特定計量器仕様は内蔵分銅標準装備)

工業用台はかり > Signum-Exシリーズ

型式一覧

型式 概要 画像 特長
SIWXS ●最大300kgの過荷重に耐えます
●最大分解能62万分解
●防塵・防水構造
●皿材質SUS仕様(AlSL304)
●オールステンレス仕様もラインアップ
●内蔵分銅をオプションで用意

工業用台はかり > 台はかりアプリケーション

型式一覧

型式 概要 画像 特長
卓上型表示部 ●本製品は卓上型・スタンド取付に対応した重量表示部です
●パネルマウントオプションにより盤に取付可能です
●ロードセル式(標準対応)・電磁式(オプション)どちらの計量器も表示することが可能です
●CAISシリーズは防塵防水IP68&69対応です
●CAISLシリーズは防塵防水IP44・取り合いコネクタ仕様になります
●必要な機能により「1・2・3」の中からお選びいただけます
卓上型本質安全防爆表示部 ●本製品は卓上型・スタンド取付に対応した重量表示部です
●本質安全防爆構造のため危険エリアにて表示可能です
●防塵防止IP68&69対応です
●本質安全防爆台はかり(Combics-Ex, IU-Ex, IF-Ex およびEx-ロードセル)に接続可能
通信バリア ●RS-232C⇔RS-232C双方向 RS-232C標準距離通信バリア
●RS-422⇔RS-232双方向 長距離通信(最大:1000m)可能バリア
●RS-485仕様に変更可能
本質安全防爆電源 安全エリア用設置 ●安全エリア設置型
本質安全防爆電源 危険エリア用設置 ●危険エリア設置型
卓上プリンター ●弊社の台はかり用デジタル指示計/電子天びんと組合せて使用するデータプリンター
●普通紙プリンター
●日付、時刻、連番、統計計算が印字可能

特殊計重システム

型式一覧

型式 製品 画像 概要
計重システム用特殊計量基板 計測システムで各種用途に対応した基板を製作します。
車載ひょう量器 荷台に積載された貨物の重量を計測します。
モーメントリミッター 角度検出器・変位検出器と合わせて、クレーンの転倒防止装置に使用
加圧波形監視装置 油圧部品の信頼性試験を行うものであり、一定油圧が加圧される様に数ヶ月の監視を行います。
混合計量槽制御装置 排水洗浄用の薬品を製造する工程で、約20種類の原料から必要な品種を選び、投入・混合・排出・搬送の制御を行います。
消火器内容量監視システム ボンベの下に台秤を置き、二酸化炭素が少なくなったら警報を出すシステムです
梱包箱計量システム 梱包された製品の数量カウント、及び集計を行います。
圧力データモニタリングシステム 最大4台までの電圧出力型センサーとWiFiによるコミュニケーションを可能にし、計測データモニタリングシステムを構築します。

タイバー計測システム

型式一覧

型式 製品 画像 概要
タイバーゲージ用トランスミッター CSA - 593 射出成形機の型締め動作等の制御に適しています。
耐ノイズ性が向上、高応答性、コンパクトな形状、コネクタ着脱式により作業性が向上、低価格を実現
タイバーゲージ用トランスミッター CSA - 592 タイバー計測システム専用のトランスミッター。制御に適しています。
タイバーゲージ用トランスミッター CSA - 591 タイバー計測システム専用のトランスミッター。制御に適しています。
タイバーゲージ用デジタルピークホルダ CSD-819C-S12 2 000回/秒の高速サンプリングが可能なタイバーゲージ用デジタルピークホルダーです。
タイバーゲージ用デジタル指示計 TSD - 591 4タイバーの応力をデジタル表示。型締力のバランス調整用としてご利用できます。
可変式タイバーゲージリング TGRU - *** 型締力/開放力を計測する為の検査用アタッチメントです。
φ35~φ230の径を4種類の型式で対応します。
タイバーゲージ用ガイド TGS - *** 型締力やプレスの制御、リミッタ-用に利用、タイバーに常時装着可能。
タイバーゲージ用リング TGR-*** 型締力のバランス調整の確認やプレス力の確認等、試験測定に利用。
タイバーゲージ UX010 2個一組で使用、専用ひずみゲージの開発により耐温度安定性向上。

引張圧縮試験機

型式一覧

Parts 製品 画像 概要
SR型引張圧縮試験機テクノグラフ用データ処理ソフトウェア 荷重測定器LTSシリーズと組み合わせて各種材料・製品の強度特性を解析
引張圧縮試験機テクノグラフ用データ処理ソフトウェア TgAnest 引張圧縮万能試験機TGIシリーズと組み合わせて各種材料・製品の強度特性を解析
荷重測定器 LTS-Bシリーズ 簡単な操作で各種強度試験が可能、引張/圧縮/曲げ試験が可能
最大試験力:50 N、200 N、500 N、1kN
引張圧縮試験機 テクノグラフ TGJ シリーズ 前面の操作パネルに表示、操作スイッチが集約、自動校正・オートゼロ機能付
最大試験力:200 N~250 kN
引張圧縮試験機テクノグラフ TGEシリーズ 高精度、ロードセル容量の1/1~1/500の範囲で指示値の±1 %、高機能・シンプル操作
最大試験力:200 N~250 kN
引張圧縮試験機 テクノグラフ TGI シリーズ 高精度、ロードセル容量の1/1~1/1000の範囲で指示値の±1 %、高機能・シンプル操作
最大試験力:200 N~250 kN

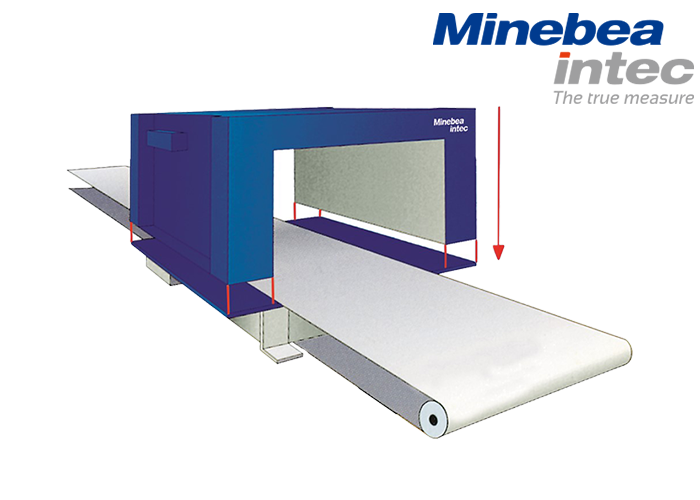

金属検出機 > コンベヤ方式

型式一覧

型式 概要 画像 特長

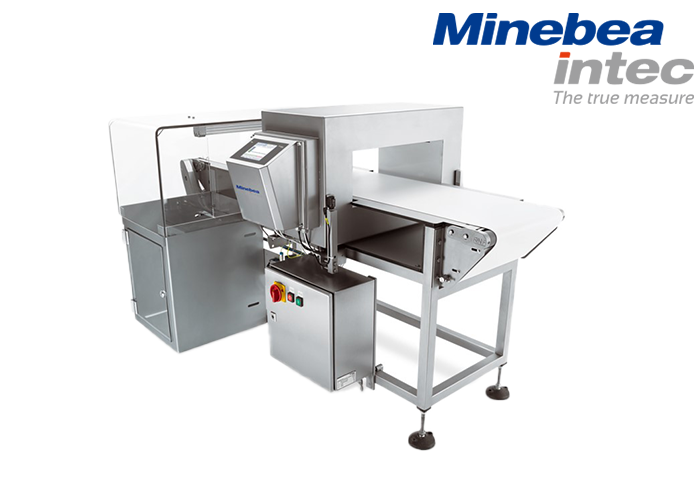

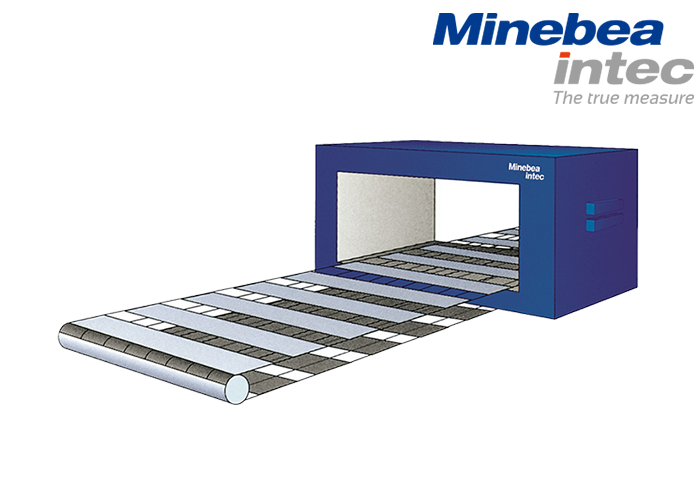

Vistus-C ■マルチ周波数技術
■トラッキング技術
■自動学習機能
■200品種製品登録
■防水構造IP65(オプション:IP69k対応)

金属検出機 > 落下方式

型式一覧

型式 概要 画像 特長

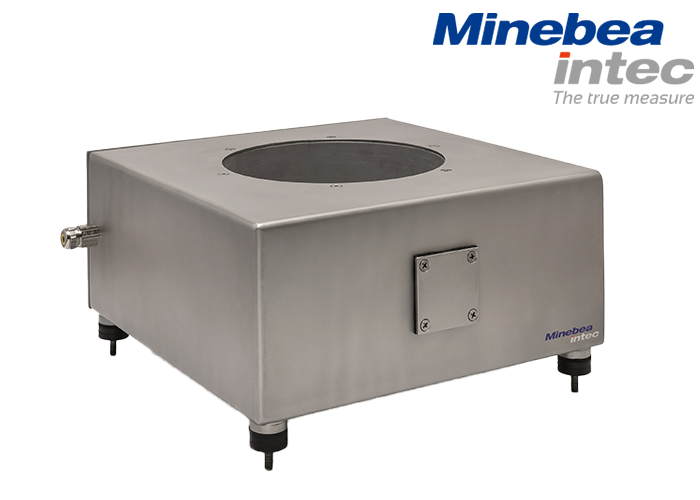

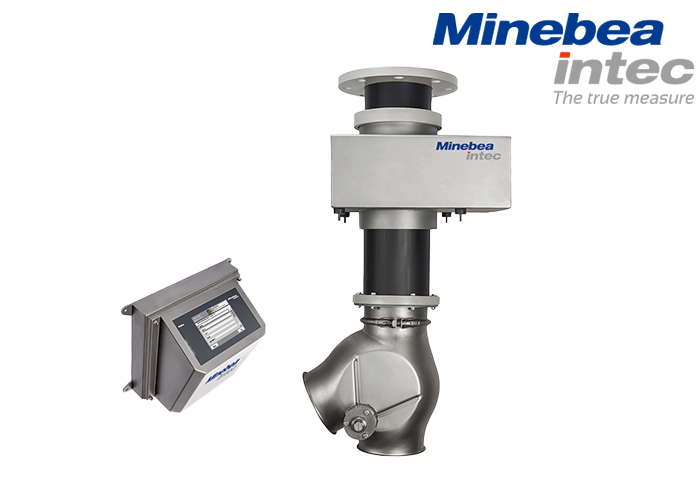

Vistus-RSシリーズ ■高感度な金属検出
■省スペース設計
■簡単設置・操作
■防水構造IP65

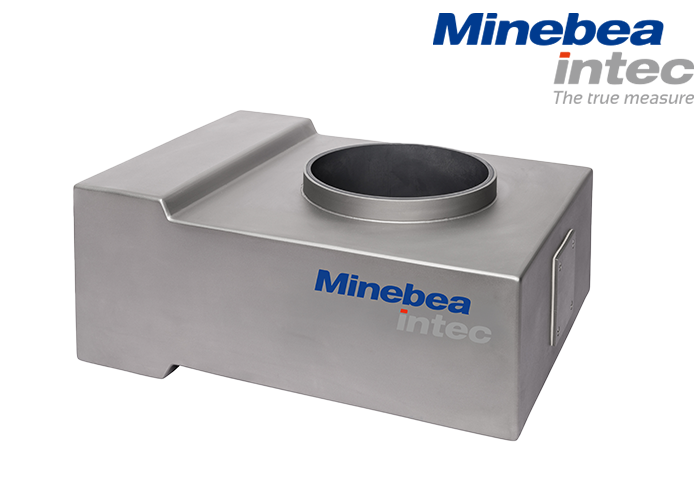

Vistus-RMFZシリーズ ■サーチコイル、チューブ、排出装置の選べる組合せ
■マルチ周波数技術
■トラッキング技術
■自動学習機能
■200品種製品登録
■防水構造IP65
Vistus-Rシリーズ ■サーチコイル、チューブ、排出装置の選べる組合せ
■マルチ周波数技術
■トラッキング技術
■自動学習機能
■200品種製品登録
■防水構造IP65

金属検出機 > 工業用

型式一覧

型式 概要 画像 特長

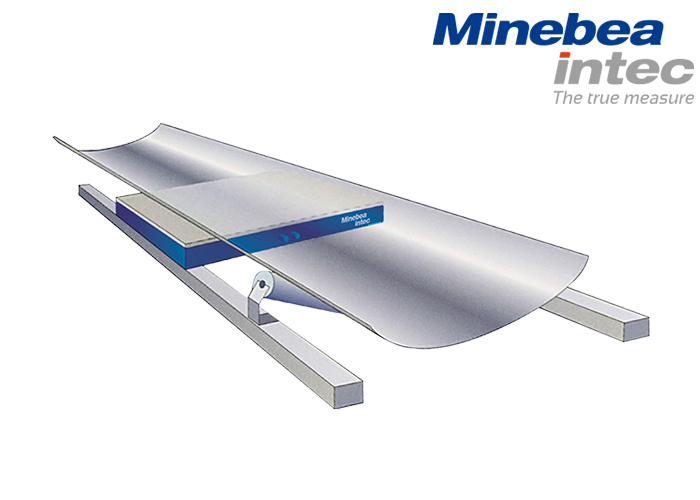

Secus-U ■多様なコイルサイズ
■トラッキング機能
■5.7インチタッチスクリーン
■堅牢なデザイン
■200品種製品登録
■防水構造IP55(オプション:IP66)
Secus-D ■多様なコイルサイズ
■トラッキング機能
■5.7インチタッチスクリーン
■堅牢なデザイン
■200品種製品登録
■防水構造IP55(オプション:IP66)
Secus-C ■多様なコイルサイズ
■トラッキング機能
■5.7インチタッチスクリーン
■堅牢なデザイン
■200品種製品登録
■防水構造IP55(オプション:IP66)

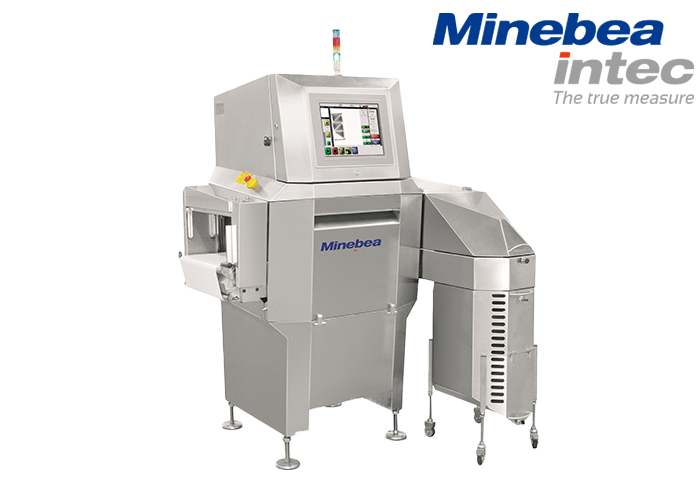

X線検査装置

型式一覧

型式 概要 画像 特長

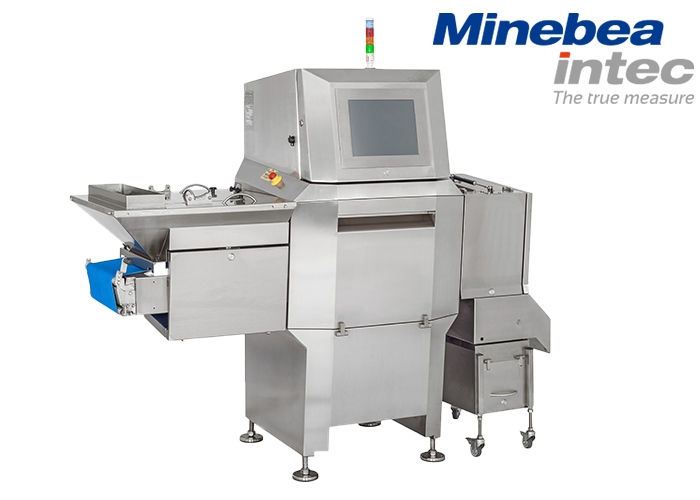

Dymond Bulkシリーズ Dymond Bulkはバラ流し食品用のX線検査装置です。石や金属といった異物を検知し、製品や加工機械への混入を防ぎます。
■製品と設備への安心を約束する高感度検出
■直感的に操作可能

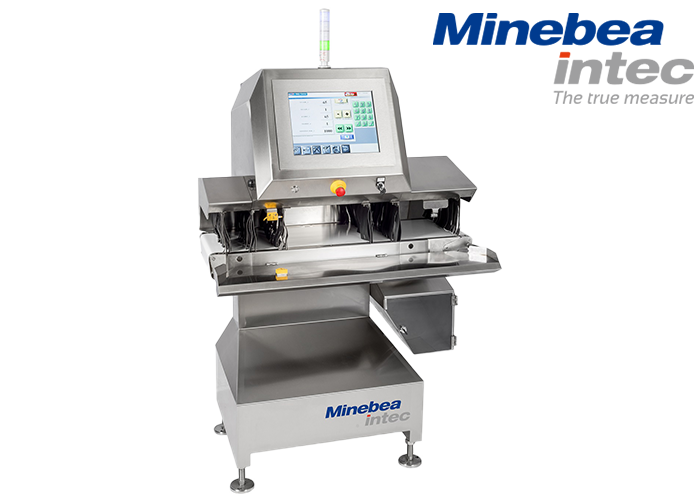

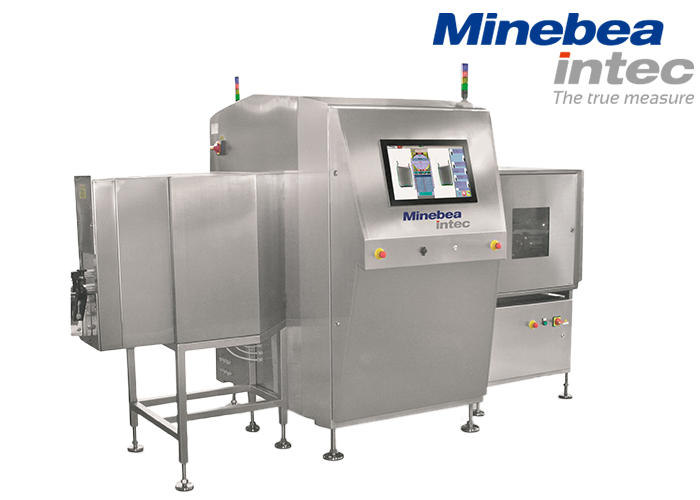

Dymond D 横照射X線検査装置Dymond Dは、高さがあり直立したパッケージの異物検査に最適です。コンパクトで衛生的な設計、インターフェイス、信頼性の高い高速画像処理により、自動化された生産プロセスへも高い親和性を発揮します。
■多方向からのX線照射で高い安全性が得られることにより、より自由なパッケージデザインが可能になります。
■高速処理での異物検知において高い信頼性を発揮
■既存設備とシームレスに接続可能で導入が容易
■ハイジェニックデザイン採用で素早く簡単に清掃が可能
■インダストリー4.0対応
Dymond S 横照射X線検査装置Dymond Sは、高さがあり直立したパッケージの異物検査に最適です。コンパクトで衛生的な設計、インターフェイス、信頼性の高い高速画像処理により、自動化された生産プロセスへも高い親和性を発揮します。
■高速処理での異物検知において高い信頼性を発揮
■既存設備とシームレスに接続可能で導入が容易
■ハイジェニックデザイン採用で素早く簡単に清掃が可能
■インダストリー4.0対応
Dymondシリーズ X線検査装置Dymondは多様な製品の検査にご使用いただけます。出力、サイズの異なる4モデル構成により、ほぼすべての包装製品の検査に対応可能です。最大でベルト幅800㎜まで対応できますのでマルチレーンにも最適です(最大8列まで)
■高検出感度&長寿命
■高い信頼性、多種多様な異物混入を検知可能
■あらゆる製品サイズに適した幅広いラインナップ
■ベルト幅ラインナップ200㎜~800㎜
■直感的で容易な製品登録が可能
■EHEDG準拠のハイジェニックデザイン採用で清掃にかかる時間、コストを大きく削減
■製品の充填量、重量不足や製品抜け、割れ・欠けのチェックなど、幅広い使用法で品質の向上をサポート
■15インチタッチパネル搭載
Dylight X線検査装置Dylightは最高レベルの食品の安全を実現します。必要な全ての機能がコンパクトに搭載され、プラグアンドプレイですぐにご使用いただけます。
■設置幅1mのコンパクト設計
■リジェクター、排出コンテナを標準搭載
■プラグアンドプレイで使用可能
■タッチパネルのシンプル操作で時間を節約
■設置、ネットワークへの接続が容易

チェックウエイアー

型式一覧

型式 概要 画像 特長
Essentus® L efficiency/performance Essentus®シリーズは容量、機能により全4モデルをラインナップしております。包装された食品やその他の製品の重量、充填量のチェックにご使用いただけます。
■簡単な操作
■堅牢なコンベヤ設計
■幅広いベルト長さ、ベルト幅
■自動学習機能で簡単に設定可能(performanceモデルのみ
■豊富なオプション(performanceモデルのみ
■自動速度調整機能(performanceモデルのみ)
Essentus® H efficiency/performance Essentus®シリーズは容量、機能により全4モデルをラインナップしております。包装された食品やその他の製品の重量、充填量のチェックにご使用いただけます。
■簡単な操作
■堅牢なコンベヤ設計
■幅広いベルト長さ、ベルト幅
■自動学習機能で簡単に設定可能(performanceモデルのみ
■豊富なオプション(performanceモデルのみ
■自動速度調整機能(performanceモデルのみ)
Synus/Cosynus Synusは重量、充填量の高精度なチェックを実現します。また上位の充填機と通信することで傾向管理を行うことも可能です。CosynusはSynusと金属検出器を一体化することで、2つの機能を素早く簡単に一つのインターフェイスでオペレーションすることが出来ます。
■EMFCセンサー搭載により高スループットと高い正確性を実現します
■最大スループット250個/分
■幅広いアプリケーションに対応したスタンダードモデル
■Vistus®(金属検出機)との統合可能。(設置後の追加も可能)
■コンベヤ高さを状況に応じて調整可能
■製品重量:約250㎏(構成による)
Flexus®/Flexus® Combi Flexus®は衛生面への要求が厳しい製品に対応します。多様なオプションに対応できますので、お客様のあらゆるご要望にお応えします。
Flexus® CombiはFlexus®と金属検出コイルを一体化することで、省スペースかつ最大限の品質管理を実現します。
■清掃が簡単なハイジェニック(高衛生)設計
■EMFC(電磁式)センサー搭載による高い精度と信頼性
■お客様の製品に合わせたソリューションをご提案
■Vistus®(金属検出システム)と簡単に接続可能

サポート・お問い合わせ

製品に関する各種ご相談は、以下フォームよりお気軽にお問合せください​

ミネベアミツミの技術情報やイベント情報をはじめ、お役立ち情報をお届けします

Page Top

サポート・お問い合わせ
製品に関する各種ご相談は、お気軽にお問い合わせください。
