トルク変換器 TMNRシリーズ

カスタム依頼

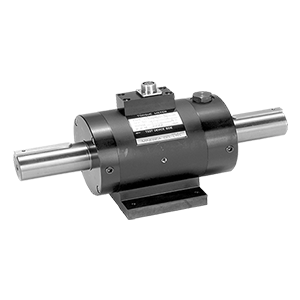

両軸タイプ回転トランスフォーマー方式のトルク変換器です。

特長

■ TMNR型トルク変換器は、トルク受感部の検出した電気信号の伝達に高効率のロータリートランスフォーマーを採用しています。従って、駆動側と測定側は非接触ですから、長時間の測定でも安定した性能がえられます。測定用のみでなく計装制御用としても用いられます。
高性能ロータリトランスフォーマー採用の為、トルク測定のみではなく計装制御分野、例えば食品化学工業などにおける攪拌力、練り力の制御に使用可能です。
■ 回転検出器(別売品)を取り付けることにより、回転数が計測できますので、原動機等の馬力計測も行うことが可能です。

スクロールできます

仕様名	仕様内容
定格容量	±10 N･m～±10kN･m
許容過負荷	120 %R.C.
限界過負荷	200 %R.C.
定格出力	1.6 mV/V±0.32 mV/V (TMNR-10NM～20NM：0.75mV/V±0.15 mV/V)
検量精度	±0.5 %R.O. (但し、弊社製トランスミッターCSA-561Bとの組み合せの場合)、 (非直線性、ヒステリシス、繰り返し性含む)
推奨印加電圧	2 VAC
絶縁抵抗	500 MΩ 以上(DC50 V)（ブリッジ～本体間）
許容温度範囲	0 ℃～90 ℃(但し、使用温度範囲は0℃ ～40 ℃)
零点の温度影響	0.2 %R.O./10 ℃
出力の温度影響	0.2 %LOAD/10 ℃
回転による零点の変動	0.3 %R.O.(TMNR-10NM～200NM：0.5%R.O.)
回転による温度上昇	TMNR-10NM～1KNM：40℃以下/最高回転数にて、TMNR-2KNM～10KNM：50℃以下/最高回転数にて
ケーブル	φ10、4 芯シールド付 5 m、両端コネクタ付 (型式：CAC-160-5M)
コネクタ	1108-12A10-7M10.0,PRC03-12A10-7M10.5
保護等級	IP40相当
回転検出器用歯車(内蔵)	S45C黒染め、

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	定格容量 [N･m]	定格容量 [kN･m]	定格出力 [mV/V]	定格出力誤差 [mV/V]	最高回転数 [rpm]	回転による零点の変動 (ノイズ) [%R.O.p-p]	回転による軸受温度上昇差/最高回転数にて [℃]	機械特性慣性モーメント [kg･cm²]	機械特性ねじり剛性 [kN･m/rad]	機械特性ねじり固有振動数 [KHz]	機械特性定格負荷時のねじれ角度 [°]	機械特性静的許容軸端荷重 [N]	ケーブル	コネクタ型式	回転検出器用歯車(内蔵)	CADデータ[DXF]	3D CADデータ[STEP]	質量(約) [kg]
TMNR-10NM	±10		±0.75	±0.15	10000	0.5	40	2.864	1.912	2.8	0.294	9.807	φ10、4 芯シールド付 5 m、両端コネクタ付 (型式：CAC-160-5M)	1108-12A10-7M10.0,PRC03-12A10-7M10.5	S45C黒染め 60歯、モジュール1、歯巾8 mm	tmnr_10nm.dxf	TMNR-10NM.STEP	3
TMNR-20NM	±20		±0.75	±0.15	10000	0.5	40	2.864	3.128	3.6	0.359	14.71	φ10、4 芯シールド付 5 m、両端コネクタ付 (型式：CAC-160-5M)	1108-12A10-7M10.0,PRC03-12A10-7M10.5	S45C黒染め 60歯、モジュール1、歯巾8 mm	tmnr_10nm.dxf	TMNR-20NM.STEP	3
TMNR-50NM	±50		±1.6	±0.32	10000	0.5	40	2.864	4.080	4.0	0.689	14.71	φ10、4 芯シールド付 5 m、両端コネクタ付 (型式：CAC-160-5M)	1108-12A10-7M10.0,PRC03-12A10-7M10.5	S45C黒染め 60歯、モジュール1、歯巾8 mm	tmnr_10nm.dxf	TMNR-50NM.STEP	3
TMNR-100NM	±100		±1.6	±0.32	10000	0.5	40	2.873	6.296	3.9	0.892	29.42	φ10、4 芯シールド付 5 m、両端コネクタ付 (型式：CAC-160-5M)	1108-12A10-7M10.0,PRC03-12A10-7M10.5	S45C黒染め 60歯、モジュール1、歯巾8 mm	tmnr_100nm.dxf	TMNR-100NM.STEP	3
TMNR-200NM	±200		±1.6	±0.32	10000	0.5	40	3.011	11.21	5.2	1.003	34.32	φ10、4 芯シールド付 5 m、両端コネクタ付 (型式：CAC-160-5M)	1108-12A10-7M10.0,PRC03-12A10-7M10.5	S45C黒染め 60歯、モジュール1、歯巾8 mm	tmnr_100nm.dxf	TMNR-200NM.STEP	3
TMNR-500NM	±500		±1.6	±0.32	8000	0.3	40	16.38	48.90	3.3	0.575	49.03	φ10、4 芯シールド付 5 m、両端コネクタ付 (型式：CAC-160-5M)	1108-12A10-7M10.0,PRC03-12A10-7M10.5	S45C黒染め 60歯、モジュール1.25、歯巾10 mm	tmnr_500nm.dxf	TMNR-500NM.STEP	7.5
TMNR-1KNM		±1	±1.6	±0.32	8000	0.3	40	16.48	63.98	3.8	0.878	98.07	φ10、4 芯シールド付 5 m、両端コネクタ付 (型式：CAC-160-5M)	1108-12A10-7M10.0,PRC03-12A10-7M10.5	S45C黒染め 60歯、モジュール1.25、歯巾10 mm	tmnr_500nm.dxf	TMNR-1KNM.STEP	7.5
TMNR-2KNM		±2	±1.6	±0.32	5000	0.3	50	123.6	319.5	2.7	0.352	245.2	φ10、4 芯シールド付 5 m、両端コネクタ付 (型式：CAC-160-5M)	1108-12A10-7M10.0,PRC03-12A10-7M10.5	S45C黒染め 120歯、モジュール1、歯巾10 mm	tmnr_2knm.dxf	TMNR-2KNM.STEP	21
TMNR-3KNM		±3	±1.6	±0.32	5000	0.3	50	124.5	384.5	3.0	0.438	294.2	φ10、4 芯シールド付 5 m、両端コネクタ付 (型式：CAC-160-5M)	1108-12A10-7M10.0,PRC03-12A10-7M10.5	S45C黒染め 120歯、モジュール1、歯巾10 mm	tmnr_2knm.dxf	TMNR-3KNM.STEP	21
TMNR-5KNM		±5	±1.6	±0.32	5000	0.3	50	124.5	446.9	3.2	0.629	441.3	φ10、4 芯シールド付 5 m、両端コネクタ付 (型式：CAC-160-5M)	1108-12A10-7M10.0,PRC03-12A10-7M10.5	S45C黒染め 120歯、モジュール1、歯巾10 mm	tmnr_2knm.dxf	TMNR-5KNM.STEP	21
TMNR-10KNM		±10	±1.6	±0.32	4000	0.3	50	193.2	744.8	2.5	0.754	980.7	φ10、4 芯シールド付 5 m、両端コネクタ付 (型式：CAC-160-5M)	1108-12A10-7M10.0,PRC03-12A10-7M10.5	S45C黒染め 120歯、モジュール1、歯巾10 mm	tmnr_10knm.dxf	TMNR-10KNM.STEP	32
