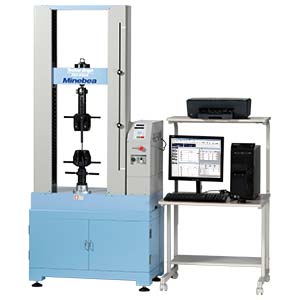

引張圧縮試験機　テクノグラフ TGI シリーズ

引張試験、圧縮試験、曲げ試験、剥離試験などを基本にした各種引張圧縮材料試験を高精度で検出し、様々な機能を簡単な操作で行える治具とデータ処理ソフトウェアを備えた軽量・コンパクトな卓上試験機です。

特長

高精度・高機能・シンプル操作の新型卓上試験機(材料試験機)
■ 高精度
ロードセル容量の1/1～1/1000の範囲で指示値の±1 %(JIS 1級)、もしくは指示値の±0.5 %(JIS 0.5級)にも対応可能
クロスヘッド速度範囲は0.000 5mm/min～1 000mm/min (TGI-50kN～TGI-250kN : 0.000 5mm/min～500mm/min)、速度精度は全速度で設定速度の±0.1%。
■ 高機能・シンプル操作
ロードセル自動スパン設定、ワンプッシュオートゼロ、
試験開始点自動戻り機能(オーバーシュートレス)、試験条件登録、任意設定マニュアル速度(３速度)、試験力・ポジションのアナログ出力、引張圧縮連続繰り返し試験に対応。
■ サーボモーターの分解能を従来比４倍に高精度化
位置制御の操作を大幅に向上させ低速域での安定した運転が可能です。
■ リターン速度の高速化
0.1mm/min～1 500mm/min(10kN以下)、0.1mm/min～750mm/min(50kN以上)で任意設定可能

スクロールできます

仕様名	仕様内容
最大試験力	250 kN, 100 kN, 50 kN, 10 kN, 5 kN, 1 kN, 500 N, 200 N
試験スペース	移動クロスヘッドの下部で引張、圧縮試験 (別売で移動クロスヘッドの上部で引張試験対応型があります。)
負荷方式	高精度ACサーボモーター・精密バックラッシュレスボールねじによる定速ひずみ方式
クロスヘッド速度と許容試験力	全速度範囲で最大試験力
試験力レンジ	ロードセルの定格出力が3 mV/Vの場合は1倍(AUTO)と100倍の選択式定格容量が20 N以下のロードセルの場合は1倍 (AUTO) 1倍(AUTO)設定時は試験力の増減と共に、表示フルスケール、小数点位置及び表示単位が自動で切り換わります。
試験力測定精度 (精度補償範囲)	引張、圧縮ともロードセル容量の1/1～1/500の範囲で指示値の±1 % (別売で指示値の0.5%以内の高精度品も製作いたします。)
適合規格	JISB 7721の1級もしくは0.5級、ISO7500-1のクラス1 もしくはクラス0.5
クロスヘッド速度精度	設定速度の ±0.5 %、もしくは±0.002 5 mm/minのいずれか大きい方
速度設定方式	手動：操作パネルにて数値入力 0.1、0.5、1～500 mm/min (1 mm/minピッチで設定可能) データ処理ソフトウェア使用時：作成した試験条件により自動設定
マニュアル速度	HIGH/MIDDLE/LOWの3段切換、各速度は任意に設定が可能
試験モード	シングル、サイクル(試験力、ポジションの組み合わせ) 別売品：クリープ、リラキゼーション、自動負荷
表示	試験力：5桁デジタル表示　±99.999、ピーク及び破断試験力表示可能、ポジション：5 1/2デジタル表示、±1 999.99
標準付属機能	ロードセル型式・容量：自動判別ロードセルスパン：引張・圧縮自動設定ロードセルのゼロ点：ワンプッシュポジションリセット：ワンプッシュサンプル破断検出：停止、反転、無効のいずれかを選択破断検出感度：試験力の0.04 %～99.00%任意設定試験条件登録機能： 10条件試験力・ポジションのアナログ出力： DC0～±DC5 V (スケーリング機能付) 通信機能： USB2.0/1.1準拠 (Bタイプコネクタ)
別売品	チャック座：引張試験用下部チャックの取付座ロードセル：引張圧縮型ユニバーサルジョイント、ジョイントピン、圧縮板付属　　　　　　引張型ユニバーサルジョイント、ジョイントピン付属　　　　　　圧縮型圧縮板付属試験ジグ：従来品の取付が可能変位測定機能：ひずみ入力タイプ試験機積載架台：データ処理ソフトウェア：シングル、サイクル、コントロール
電源電圧、周波数	TGI-250kN~TGI-10kN: 三相AC200 V±20 V TGI-5kN~TGI-200N: 単相AC100 V～115 V+10%~-15%、50/60 Hz
使用温度湿度範囲	温度　5℃～40℃、湿度　20%～80%RH (結露なきこと)
注記	注1) 試験力測定範囲は取り付けるロードセルの容量により変わります。注2) 最大試験力 50kN以上の試験機は有効幅拡大型も製作いたします。注3) ストローク延長型も製作いたします。注4) 引張試験ストロークは最大試験力のロードセルとチャック(別売品)を取り付けた場合です。

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	製品仕様書
TGI-250kN	TGI-250kN No.TGI4113
TGI-100kN	TGI-100kN No.TGI4111
TGI-50kN	TGI-50kN No.TGI4105
TGI-10kN	TGI-10kN No.TGI4103
TGI-5kN	TGI-5kN No.TGI4102
TGI-1kN	TGI-1kN No.TGI4123
TGI-500N	TGI-500N No.TGI4122
TGI-200N	TGI-200N No.TGI4121
