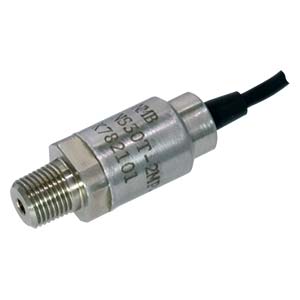

連成圧測定・高温用圧力計 NS30Tシリーズ

特長

■ 小型・軽量 φ16 mm×約40 mm、質量50 g
■ 高精度 0.2 %R.O. (非直線性、ヒステリシス、繰り返し性を含む)、0.1 %R.O. (高精度仕様)
■ 連成圧 -100 kPa～各定格容量 (200 kPa・・・10 MPa)のゲージ圧(負圧、連成圧)測定が可能
■ 低圧域 0～200 kPa、0～500 kPaなど1 MPa以下の低圧域に対応
■ 温度補償範囲 -20℃～120 ℃(標準)、-40℃～150℃(特殊仕様)
許容温度範囲 -45℃～160℃
■ 高応答固有振動数 200 kPa～10 MPa/72 kHz～566 kHz (ステンレスの約5倍)
★ 用途
オートマチックトランスミッション・エンジン実験用、及び各種テストベンチ、ソレノイドバルブ実験装置、カロリーメーター、CO2コンプレッサー、流量測定装置

スクロールできます

仕様名	仕様内容
定格容量	200 kPa～10 MPa
許容過負荷	200 %R.C.
限界過負荷	300 %R.C.
精度	0.2 %R.O./ 0.1 %R.O. (高精度仕様) (非直線性、ヒステリシス、繰り返し性含む)
定格出力	1.5 mV/V±0.15 mV/V (NS30T-200KP/-500KP：1.0 mV/V±0.10 mV/V)
推奨印加電圧	DC10 V
最大印加電圧	DC15 V
零バランス	±0.05 mV/V
入力抵抗	700 Ω～1 000 Ω
出力抵抗	700 Ω～1 000 Ω
絶縁抵抗	5 000 MΩ以上
温度補償範囲	－20 ℃～120 ℃ (特殊仕様：－40℃～150℃)
許容温度範囲	－45 ℃～160 ℃
零点の温度影響	0.2 %R.O./10 ℃
出力の温度影響	0.2 %LOAD/10 ℃
保護等級	IP65相当
圧力導入口の材質	ステンレス (SUS304L)
ダイアフラムの材質	単結晶サファイア
取付ネジ	R1/8
締め付けトルク	10 N･m～20 N･m
ケーブル	φ3.8、シールド付高温ケーブル 3 m直結、先端柳線

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	定格容量 [kPa]	定格容量 [Mpa]	定格出力 [mV/V]	定格出力誤差 [mV/V]	固有振動数 [KHz]	質量(本体のみ)(約) [g]	CADデータ[DXF]	3D CADデータ[STEP]
NS30T-200KP＊(-＊＊)	200		1.0	0.10	72	50	ns30t.dxf	NS30T-200KP＊(-＊＊).STEP
NS30T-500KP＊(-＊＊)	500		1.0	0.10	90	50	ns30t.dxf	NS30T-500KP＊(-＊＊).STEP
NS30T-1MP＊(-＊＊)		1	1.5	0.15	119	50	ns30t.dxf	NS30T-1MP＊(-＊＊).STEP
NS30T-2MP＊(-＊＊)		2	1.5	0.15	152	50	ns30t.dxf	NS30T-2MP＊(-＊＊).STEP
NS30T-3MP＊(-＊＊)		3	1.5	0.15	224	50	ns30t.dxf	NS30T-3MP＊(-＊＊).STEP
NS30T-5MP＊(-＊＊)		5	1.5	0.15	406	50	ns30t.dxf	NS30T-5MP＊(-＊＊).STEP
NS30T-10MP＊(-＊＊)		10	1.5	0.15	566	50	ns30t.dxf	NS30T-10MP＊(-＊＊).STEP
