計測機器

タイバー計測システム

タイバー計測システムとは
ひずみゲージを利用した伸び計で、専用のひずみゲージを内蔵し、射出成形機の型締め機構部にあるタイバーに装着して型締め力(張力)を計測するセンサです。
■費用の発生するタイバーへの追加工や、面倒なひずみゲージの接着は一切不要です。
■絶縁性が高く、電気的な耐ノイズ性に優れます。
■取付治具は、脱着が容易な検査用とコストが安く、長期安定性に優れた制御用の２種類からお選び下さい。
■接続する指示計によりパソコンにデータを取り込んで型締め力を記録、管理できます。
使用例
■バランス調整
タイバーに分散される型締め力のばらつきを測定し、金型の嵌合が均等になる様に調整する事を目的としています。
■過負荷検出
タイバーへの過負荷を検出します。
■稼働管理
パソコンを利用して型締め力を記録します。
■制御
型締め動作の制御に利用します。

用途

射出成形機
封止機

ダウンロード

型式一覧
技術情報
導入事例
産業分野（用途）から探す

型式一覧

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	製品画像	概要

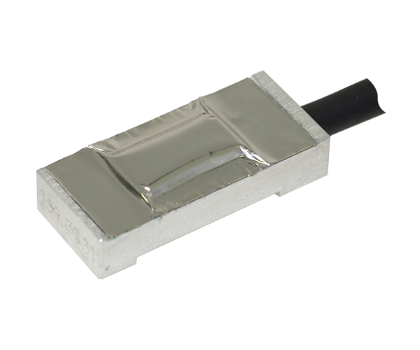

タイバーゲージ　UX010		２個一組で使用、専用ひずみゲージの開発により耐温度安定性向上。
タイバーゲージ用リング　TGR-＊＊＊		型締力のバランス調整の確認やプレス力の確認等、試験測定に利用。
タイバーゲージ用ガイド TGS - ＊＊＊		型締力やプレスの制御、リミッタ－用に利用、タイバーに常時装着可能。
可変式タイバーゲージリング TGRU - ＊＊＊		型締力/開放力を計測する為の検査用アタッチメントです。 φ35～φ230の径を４種類の型式で対応します。
タイバーゲージ　UX032		2素子一対ゲージを採用、アンプを内蔵したコンパクトなセンサ
タイバーゲージ用ガイド　UX032-＊＊＊/＊＊＊		UX032専用ガイド、タイバー径Φ40～Φ354まで適用可能
タイバーゲージ用デジタル指示計 TSD - 591		４タイバーの応力をデジタル表示。型締力のバランス調整用としてご利用できます。
タイバーゲージ用デジタルピークホルダ　CSD-819C-S12		2 000回/秒の高速サンプリングが可能なタイバーゲージ用デジタルピークホルダーです。
タイバーゲージ用トランスミッター CSA - 591		タイバー計測システム専用のトランスミッター。制御に適しています。
タイバーゲージ用トランスミッター CSA - 592		タイバー計測システム専用のトランスミッター。制御に適しています。
タイバーゲージ用トランスミッター　CSA - 593		射出成形機の型締め動作等の制御に適しています。耐ノイズ性が向上、高応答性、コンパクトな形状、コネクタ着脱式により作業性が向上、低価格を実現
