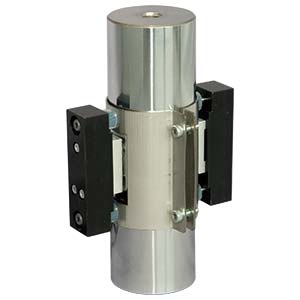

タイバーゲージ用ガイド TGS - ＊＊＊

タイバー計測システムとは
ひずみゲージを利用した伸び計で、専用のひずみゲージを内蔵し、射出成形機の型締め機構部にあるタイバーに装着して型締め力(張力)を計測するセンサです。
■費用の発生するタイバーへの追加工や、面倒なひずみゲージの接着は一切不要です。
■絶縁性が高く、電気的な耐ノイズ性に優れます。
■取付治具は、脱着が容易な検査用とコストが安く、長期安定性に優れた制御用の２種類からお選び下さい。
■接続する指示計によりパソコンにデータを取り込んで型締め力を記録、管理できます。
使用例
■バランス調整
タイバーに分散される型締め力のばらつきを測定し、金型の嵌合が均等になる様に調整する事を目的としています。
■過負荷検出
タイバーへの過負荷を検出します。
■稼働管理
パソコンを利用して型締め力を記録します。
■制御
型締め動作の制御に利用します。

特長

■ 型締力やプレスの制御、リミッタ－用にご利用いただきます。
■ タイバーに常時装着可能
■ タイバーへの追加工は一切不要
■ 軽量でわずかなスペースに装着が可能

スクロールできます

仕様名	仕様内容
タイバーゲージ型式	UX010
ゲージリング型式	TGS-* *：タイバー径例： 080→80 mm、155→155 mm
適合タイバー径	40 mm～200 mm
材質	タイバーゲージ取付金具：アルミニウム、取付ベルト：ステンレス、その他：鋼材
付属品	タイバーゲージ取付ボルト(6本) (＊タイバーゲージと同時購入の場合はタイバーゲージを取り付けて出荷いたします。)

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式

適用タイバー径
下限
[mm]

適用タイバー径
上限
[mm]

TGS-*** 40 200
タイバーゲージ取付ボルト(6本)
(＊タイバーゲージと同時購入の場合はタイバーゲージを取り付けて出荷いたします。)
取扱説明書
- No.KX90697-2
仕様書
- No.KX51898-2
