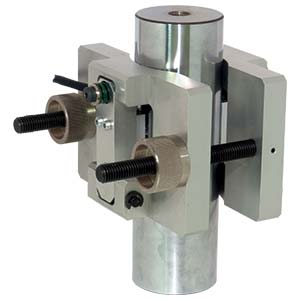

可変式タイバーゲージリング TGRU - ＊＊＊

タイバー計測システムとは
ひずみゲージを利用した伸び計で、専用のひずみゲージを内蔵し、射出成形機の型締め機構部にあるタイバーに装着して型締め力(張力)を計測するセンサです。
■費用の発生するタイバーへの追加工や、面倒なひずみゲージの接着は一切不要です。
■絶縁性が高く、電気的な耐ノイズ性に優れます。
■取付治具は、脱着が容易な検査用とコストが安く、長期安定性に優れた制御用の２種類からお選び下さい。
■接続する指示計によりパソコンにデータを取り込んで型締め力を記録、管理できます。
使用例
■バランス調整
タイバーに分散される型締め力のばらつきを測定し、金型の嵌合が均等になる様に調整する事を目的としています。
■過負荷検出
タイバーへの過負荷を検出します。
■稼働管理
パソコンを利用して型締め力を記録します。
■制御
型締め動作の制御に利用します。

特長

■ φ35～φ85、φ85～φ120、φ120～φ170、φ170～φ230の４種類があり適合するタイバー径を調整できます。
■ 型締力のバランス調整の確認やプレス力の確認等、試験測定に利用できます。
■ タイバーゲージの着脱が非常に簡単
■ タイバーへの追加工は一切不要
■ わずかなスペースに装着が可能

スクロールできます

仕様名	仕様内容
タイバーゲージ型式	UX010
ゲージリング型式	TGRU-*/* ***：タイバー径(mm) 例： 035→φ35 mm TＧRU-035/085
適合タイバー径	φ35 mm～ φ230 mm
材質	アルミニウム合金(本体)、鋼(その他)
