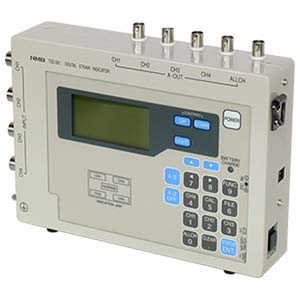

タイバーゲージ用デジタル指示計 TSD - 591

タイバー計測システムとは
ひずみゲージを利用した伸び計で、専用のひずみゲージを内蔵し、射出成形機の型締め機構部にあるタイバーに装着して型締め力(張力)を計測するセンサです。
■費用の発生するタイバーへの追加工や、面倒なひずみゲージの接着は一切不要です。
■絶縁性が高く、電気的な耐ノイズ性に優れます。
■取付治具は、脱着が容易な検査用とコストが安く、長期安定性に優れた制御用の２種類からお選び下さい。
■接続する指示計によりパソコンにデータを取り込んで型締め力を記録、管理できます。
使用例
■バランス調整
タイバーに分散される型締め力のばらつきを測定し、金型の嵌合が均等になる様に調整する事を目的としています。
■過負荷検出
タイバーへの過負荷を検出します。
■稼働管理
パソコンを利用して型締め力を記録します。
■制御
型締め動作の制御に利用します。

特長

■ 型締力のバランス調整用としてご利用できます。
■ ４タイバーの応力をデジタル表示(電圧出力付)
■ タイバー諸元入力による実負荷表示
■ フル充電で４時間まで計測可能
■ ワンタッチゼロ調整機能搭載

スクロールできます

仕様名	仕様内容
ブリッジ電源	DC2 V±0.02 V 35 mA以内
測定対象	タイバーゲージ(350 Ωタイプ)
測定方法	変位法
温度変化による影響	零点 ±0.2 μst/℃、感度 ±0.01 %F.S./℃ (但し、15 minウォ－ミングアップ後)
時間変化による影響	零点 ±0.2 μst/8h、感度 ±0.01 %F.S./8 h (但し、温度変化幅±2 ℃以内)
A/Dサンプリング	16 回/s
表示部	ドットマトリクス式液晶表示 (LED式バックライト付き)
ファイル設定機能	ファイル数最大20個設定内容 ①ヤング率、②タイバー径(丸棒)、③小数点位置、④単位(kN、MN)
タイバーアナログ出力	タイバー出力：4、タイバーアベレージ出力：1 (BNCコネクタ)
出力	0 V～±2 V (負荷抵抗　10kΩ以上)
精度	0.5 %F.S. (分解能 1/2000)
測定対象	タイバーゲージ(350 Ωタイプ)
測定数	最大 4組(2対1組)
測定範囲	±15 000 μst
分解能	1 μst
精度	±0.1 %F.S.±1 digit
使用温度湿度範囲	温度 0 ℃～50 ℃、湿度 85 %RH以下(結露なきこと)
電源電圧	AC90 V～264 V(ACアダプター使用時)　50/60Hz、又はニッカド電池によるバッテリー駆動
消費電力	約8 VA
バッテリー保持時間	約4時間 (タイバーゲージ4組接続時)
外形寸法(W×H×D)	220 mm×160 mm×49 mm(突起部含まず)
質量	約1.8 kg

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式

外形寸法
(WxHxD)
[mm]

質量(約)
[kg]

TSD-591 220 ×160 ×49 (突起部含まず) 1.8
 取扱説明書 1 冊
 AC アダプタ 1 個
(PW-024A-1Y160KU: Power Win Technology 製)
 ミゼットヒューズ（2 A） 1 個
取扱説明書
- No.294-1157
仕様書
- No. 382591
CADデータ
- tsd591.dxf
