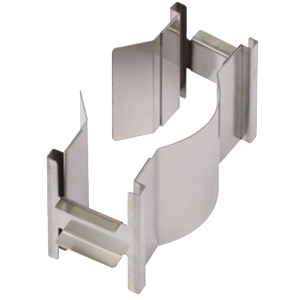

タイバーゲージ用ガイド UX032-***/***

タイバー計測システムとは
ひずみゲージを利用した伸び計で、専用のひずみゲージを内蔵し、射出成形機の型締め機構部にあるタイバーに装着して型締め力(張力)を計測するセンサです。
■費用の発生するタイバーへの追加工や、面倒なひずみゲージの接着は一切不要です。
■絶縁性が高く、電気的な耐ノイズ性に優れます。
■取付治具は、脱着が容易な検査用とコストが安く、長期安定性に優れた制御用の2種類からお選び下さい。
■接続する指示計によりパソコンにデータを取り込んで型締め力を記録、管理できます。
使用例
■バランス調整
タイバーに分散される型締め力のばらつきを測定し、金型の嵌合が均等になる様に調整する事を目的としています。
■過負荷検出
タイバーへの過負荷を検出します。
■稼働管理
パソコンを利用して型締め力を記録します。
■制御
型締め動作の制御に利用します。

特長

■UX032装着専用ガイド
■タイバー径Φ40~Φ354まで適用可能

  • スクロールできます

    仕様名

    仕様内容

    タイバーゲージ型式 UX032-***/***
    例:UX032-040/045 適応タイバー径 40~45㎜
    適合タイバー径 Φ40 mm~Φ354 mm
    材質 ステンレス鋼
  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    適応タイバー径
    [mm]

    型式

    バンド型式

    40~45 UX032-040/045 4-90
    46~52 UX032-046/052 4-90
    53~60 UX032-053/060 4X-100
    61~69 UX032-061/069 5-120
    70~79 UX032-070/079 5-120
    80~89 UX032-080/089 6-140
    90~101 UX032-090/101 6-140
    102~114 UX032-102/114 7-165
    115~129 UX032-115/129 7-165
    130~149 UX032-130/149 7.5-190
    150~169 UX032-150/169 8.5-216
    170~189 UX032-170/189 9.5-242
    190~214 UX032-190/214 10.5-267
    215~234 UX032-215/234 11.5-292
    235~254 UX032-235/254 11.5-292
    255~274 UX032-255/274 12.5-318
    275~299 UX032-275/299 CAS355SS
    300~324 UX032-300/324 CAS355SS
    325~354 UX032-325/354 CAS380SS

カスタム

  • カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
