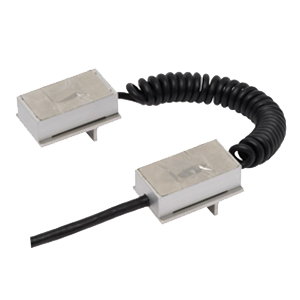

タイバーゲージ　UX032

タイバー計測システムとは

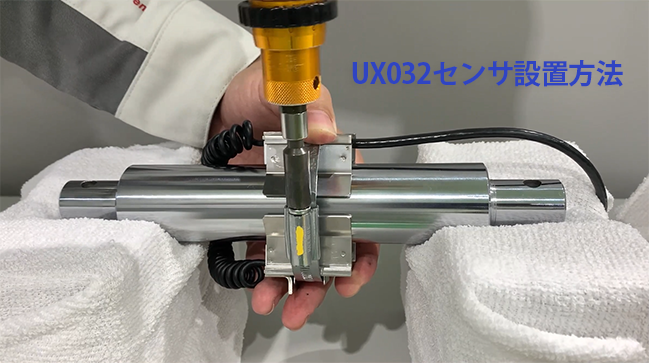

ひずみゲージを利用した伸び計で、専用のひずみゲージを内蔵し、射出成形機の型締め機構部にあるタイバーに装着して型締め力(張力)を計測するセンサです。
■費用の発生するタイバーへの追加工や、面倒なひずみゲージの接着は一切不要です。
■絶縁性が高く、電気的な耐ノイズ性に優れます。
■取付治具は、脱着が容易な検査用とコストが安く、長期安定性に優れた制御用の２種類からお選び下さい。
■接続する指示計によりパソコンにデータを取り込んで型締め力を記録、管理できます。
使用例
■バランス調整
タイバーに分散される型締め力のばらつきを測定し、金型の嵌合が均等になる様に調整する事を目的としています。
■過負荷検出
タイバーへの過負荷を検出します。
■稼働管理
パソコンを利用して型締め力を記録します。
■制御
型締め動作の制御に利用します。

特長

■アンプを内蔵したコンパクトなセンサ
（出力電圧範囲：DC 0～ 10V）
■2素子一対ゲージを自社開発、電源投入時のドリフトを軽減
■成形現場での使いやすさを追求した機能を搭載
■小型から大型まで様々な成形機に装着可能
■特許取得済（国内特許　第6883154号）

スクロールできます

仕様名	仕様内容
ゲージ率	2.0%
ゲージ抵抗	350 Ω
非直線性	±0.5 %F.S.
ヒステリシス	±0.2 %F.S.
繰り返し性	±0.1 %F.S.
測定範囲	0～500 μst
使用温度範囲	－20 ℃～70 ℃
自己温度補償適合材	鉄鋼
ケーブル	φ4.7 6芯シールド線付きケーブル10 m 先端柳線
ケース材質	アルミニウムアルマイト処理
質量	約500g
機能	オートゼロ、チェック機能
