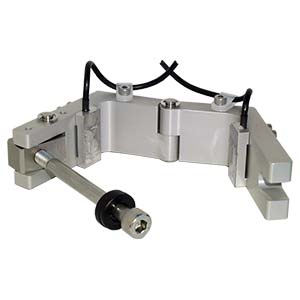

タイバーゲージ用リング　TGR-＊＊＊

タイバー計測システムとは
ひずみゲージを利用した伸び計で、専用のひずみゲージを内蔵し、射出成形機の型締め機構部にあるタイバーに装着して型締め力(張力)を計測するセンサです。
■費用の発生するタイバーへの追加工や、面倒なひずみゲージの接着は一切不要です。
■絶縁性が高く、電気的な耐ノイズ性に優れます。
■取付治具は、脱着が容易な検査用とコストが安く、長期安定性に優れた制御用の２種類からお選び下さい。
■接続する指示計によりパソコンにデータを取り込んで型締め力を記録、管理できます。
使用例
■バランス調整
タイバーに分散される型締め力のばらつきを測定し、金型の嵌合が均等になる様に調整する事を目的としています。
■過負荷検出
タイバーへの過負荷を検出します。
■稼働管理
パソコンを利用して型締め力を記録します。
■制御
型締め動作の制御に利用します。

特長

■ 型締力のバランス調整の確認やプレス力の確認等、試験測定に利用できます。
■ タイバーゲージの着脱が非常に簡単
■ タイバーへの追加工は一切不要
■ わずかなスペースに装着が可能
■ 特許取得済特許番号第3984037号

スクロールできます

仕様名	仕様内容
タイバーゲージ型式	UX010
ゲージリング型式	TGR-* *：タイバー径(mm) 例： 056→φ56 mm TＧR-056
適合タイバー径	40 mm～200 mm
材質	アルミ合金(本体)、鋼(その他)

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	締付トルク [N･cm]	質量(約) [g]
TGR-040	140	285
TGR-042	140	291
TGR-045	140	304
TGR-050	140	319
TGR-055	140	330
TGR-056	140	336
TGR-058	140	342
TGR-060	140	347
TGR-070	140	382
TGR-075	140	400
TGR-080	140	415
TGR-082	140	421
TGR-085	140	430
TGR-090	140	448
TGR-095	140	465
TGR-100	140	758
TGR-105	140	785
TGR-110	140	811
TGR-120	140	865
TGR-125	140	893
TGR-130	140	918
TGR-140	140	950
TGR-145	140	978
TGR-150	140	1002
TGR-160	140	1054
TGR-180	140	1158
TGR-190	140	1210
TGR-200	140	1259
