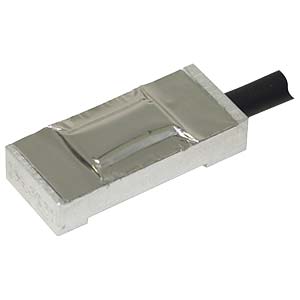

タイバーゲージ　UX010

タイバー計測システムとは
ひずみゲージを利用した伸び計で、専用のひずみゲージを内蔵し、射出成形機の型締め機構部にあるタイバーに装着して型締め力(張力)を計測するセンサです。
■費用の発生するタイバーへの追加工や、面倒なひずみゲージの接着は一切不要です。
■絶縁性が高く、電気的な耐ノイズ性に優れます。
■取付治具は、脱着が容易な検査用とコストが安く、長期安定性に優れた制御用の２種類からお選び下さい。
■接続する指示計によりパソコンにデータを取り込んで型締め力を記録、管理できます。
使用例
■バランス調整
タイバーに分散される型締め力のばらつきを測定し、金型の嵌合が均等になる様に調整する事を目的としています。
■過負荷検出
タイバーへの過負荷を検出します。
■稼働管理
パソコンを利用して型締め力を記録します。
■制御
型締め動作の制御に利用します。

特長

■２個一組でご利用いただきます。
■専用ひずみゲージの開発により耐温度安定性向上
■メンテナンス時、未調整で単品交換が可能(精度±1 %以内)
■軽量でわずかなスペースに装着が可能

スクロールできます

仕様名	仕様内容
ゲージ率	2.0±1%
ゲージ抵抗	350 Ω±0.3 %
非直線性	1 %F.S.
ヒステリシス	1 %F.S.
繰り返し性	1 %F.S.
推奨印加電圧	8 V以下
最大印加電圧	9 V
測定範囲	0～1 000 μst
使用温度範囲	－10 ℃～75 ℃
自己温度補償適合材	鉄
ケーブル	φ4.7、4芯シールド線 0.3 m直結、先端コネクター付
材質	アルミ合金
質量	UX010：約45 g、UX010LB：約50g

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式

質量(約)
[g]

UX-010 45

UX-010LB 50
仕様書
- ux010 No.KT51907-2
- ux010lb No.KT51908-2)
CADデータ
- ux010.dxf
- ux010lb.dxf
- 延長用ケーブル
- ・FA409-399-5M (先端コネクタ、5 m)
- ・FA409-403-5M (先端圧着端子、5 m)
- タイバーゲージ用リング　TGR-＊＊＊
- タイバーゲージ用ガイド TGS - ＊＊＊
- 可変式タイバーゲージリング TGRU - ＊＊＊
