特長

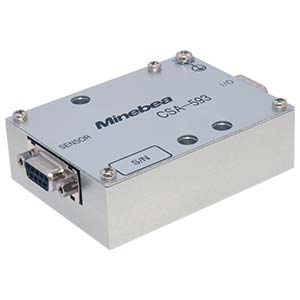

■ タイバーゲージ専用のトランスミッターです。
■ 射出成形機の型締め動作等の制御に適しています。
■ 耐ノイズ性が向上しました。
■ 高応答性、コンパクトな形状です。
■ コネクタ着脱式により作業性が向上します。
■ 低価格を実現しました。
仕様
| 仕様名 | 仕様内容 |
|---|---|
| ブリッジ電源 | DC5 V±0.3V 30 mA以内 |
| 測定対象 | タイバーゲージ(350 Ωタイプ2個1組) 1 台 |
| 入力範囲 | ±500 μst |
| 出力電圧 | ±10 V |
| 出力負荷抵抗 | 10 kΩ以上 |
| 感度 | 500 μst入力にて10 V出力 |
| 非直線性 | 0.02 %F.S. (トランスミッター単体) |
| 温度変化による影響 | 零点 ±10 μV/℃(入力換算) 、感度 ±0.05 %F.S./℃ |
| 周波数応答範囲 | 約100 Hz (固定) |
| A/Dサンプリング | 2 000 回/s |
| A/D内部分解能 | 24 bit |
| 出力回数 | 2 000 回/s (A/Dサンプリングに同期) |
| 出力分解能 | 約1/10 000 |
| オートゼロ仕様 | オートゼロ範囲 約3 000 μst オートゼロ所要時間 約50 ms オートゼロ精度 ±5 mV以内 外部オートゼロ入力 1点 ※オートゼロの結果は停電保持いたしません。 |
| チェック機能 | チェック出力 約5 V、外部チェック入力 1点、 ※メンテナンス用の機能です。 |
| 使用温度湿度範囲 | 温度 -10 ℃～70 ℃、湿度 80 %RH以下(結露なきこと) |
| 電源電圧 | DC24 V (DC20 V～DC26V) |
| 消費電力 | 約50 mA以内 (DC24 V時) |
| 外形寸法(W×H×D) | 86.4 mm×61 mm×24.5 mm (コネクタ、突起部含まず） |
| 質量 | 約0.5 kg |
型式一覧
| 型式 | 外形寸法 (WxHxD) [mm] |
質量(約) [kg] |
|---|
付属品
取扱説明書 1冊
