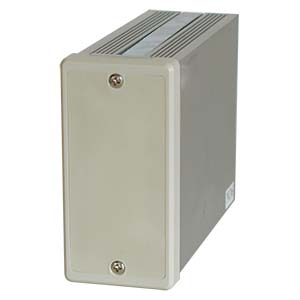

タイバーゲージ用トランスミッター CSA - 591

タイバー計測システムとは
ひずみゲージを利用した伸び計で、専用のひずみゲージを内蔵し、射出成形機の型締め機構部にあるタイバーに装着して型締め力(張力)を計測するセンサです。
■費用の発生するタイバーへの追加工や、面倒なひずみゲージの接着は一切不要です。
■絶縁性が高く、電気的な耐ノイズ性に優れます。
■取付治具は、脱着が容易な検査用とコストが安く、長期安定性に優れた制御用の2種類からお選び下さい。
■接続する指示計によりパソコンにデータを取り込んで型締め力を記録、管理できます。
使用例
■バランス調整
タイバーに分散される型締め力のばらつきを測定し、金型の嵌合が均等になる様に調整する事を目的としています。
■過負荷検出
タイバーへの過負荷を検出します。
■稼働管理
パソコンを利用して型締め力を記録します。
■制御
型締め動作の制御に利用します。

特長

■ タイバーゲージ専用のトランスミッターです。
■射出成形機の型締め動作の制御に適しています。

  • スクロールできます

    仕様名

    仕様内容

    ブリッジ電源 DC8 V±0.3V 30 mA以内
    測定対象 タイバーゲージ(350 Ωタイプ2個1組) 1 台
    入力範囲 ±300 μst ~ ±2 000 μst
    出力電圧 ±10 V出力
    出力負荷抵抗 2 kΩ以上
    零点調整範囲 粗調整 約±10 000 μst 16段ロータリースイッチにより調整
    微調整 約±3 000 μst 粗調整、微調整トリマーにより調整
    感度調整範囲 粗調整 16段ロータリースイッチにより調整
    微調整 トリマーにより調整
    非直線性 0.1 %F.S.
    温度変化による影響 零点 ±10 μV/℃(入力換算) 、感度 ±0.05 %F.S./℃
    CALIB 300 μST±15 μst 1点
    周波数応答範囲 約100 Hz、又は約30 Hz (基板上ディップスイッチにて選択)
    使用温度湿度範囲 温度 0 ℃~50 ℃、湿度 80 %RH以下(結露なきこと)
    電源電圧 DC24 V(DC18 V~DC36V)
    消費電力 約0.15A (DC24 V時)
    外形寸法(W×H×D) 48 mm×96 mm×131 mm (突起部含まず)
    質量 約0.5 kg
  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    型式

    外形寸法
    (WxHxD)
    [mm]

    質量(約)
    [kg]

    CSA-591 48 ×96 ×131 (突起部含まず) 0.5
  •  取扱説明書 1 冊
     ヒューズ(2 A) 1 個

  • 取扱説明書

    仕様書

    CADデータ

カスタム

  • カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
