ラジアル玉軸受の中で最も代表的な形式で、ラジアル荷重の他、両方向のアキシアル荷重を受けることが可能です。ハウジング取付けの際に軸方向の位置決めを容易にするための外輪外周にフランジや止め輪を付けた形式もあります。
-
-

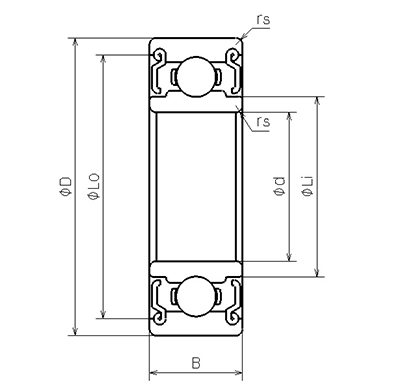

NMB Parts No. R-2412X3DD 単位系：メトリック/インチ メトリック ISO/JIS 6901DD 材質 (リング) 軸受鋼 形状 [ラジアル]基本形 内径(d)
[mm]12.000 内径(d)公差
[mm]JIS規格に準ずる 外径(D)
[mm]24.000 外径(D)公差
[mm]JIS規格に準ずる 幅(B)
[mm]6.000 幅(B)公差
[mm]JIS規格に準ずる 面取り(rs min)
[mm]0.300 外輪肩径(Lo)
[mm]21.690 内輪肩径(Li)
[mm]14.280 ボール寸法(Dw)
[mm]3.5719 ボール個数(Z) 8 基本動定格荷重(Cr)
[N]3082 基本静定格荷重(Cor)
[N]1433 内径(d)
[in]0.4724 外径(D)
[in]0.9449
-
CAD データ
当社製品のCADデータは、 キャデナス・ウェブ・ツー・キャド株式会社 が運営する「PARTcommunity」CADデータダウンロードサービスにて提供しています。
2次元/3次元のCADデータを無料でダウンロード出来ますので、どうぞご活用ください。
なお、当該サービスのご利用には「PARTcommunity」でのユーザー登録が必要となります
