ZCAタイプ

歯形式電磁クラッチ

電磁石の作用を利用して動作する製品で、クラッチは動力を伝達・遮断、ブレーキは回転運動を制動・保持させる機能を持っています。

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	最大回転速度 [min-1]	質量 [kg]	トルク [N･m]	コイル 20℃ 電圧 DC [V]	コイル 20℃ 入力 [W]	コイル 20℃ 電流 [A]	空隙開放時歯面間 [mm]
ZCA16	5400	17.00	160	24	109.0	4.53	0.5
ZCA25	5000	22.00	250	24	104.0	4.34	0.5
ZCA40	4400	26.00	400	24	126.0	5.24	0.5
ZCA63	4000	36.00	630	24	145.0	6.03	0.5
ZCA100	3600	50.00	1000	110	142.0	1.29	0.5
ZCA160	3200	66.00	1600	110	197.0	1.79	1.0
ZCA250	2900	95.00	2500	110	255.0	2.32	1.0
ZCA400	2700	123.00	4000	110	295.0	2.68	1.0
ZCA630	2400	210.00	6300	110	275.0	2.50	1.0
ZCA1000	2000	257.00	10000	110	412.0	3.75	1.0

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

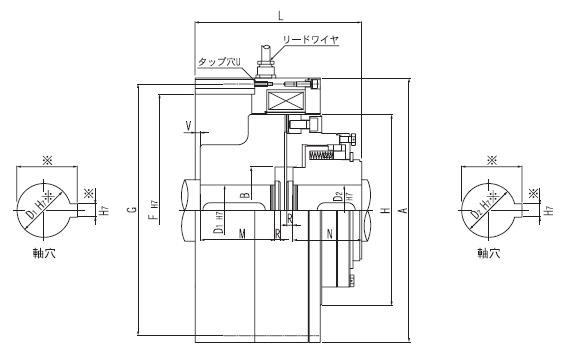

型式	直径 A [mm]	直径 B [mm]	直径 D1 max H7 [mm]	直径 D2 max H7 [mm]	直径 F H7 [mm]	直径 G [mm]	直径 H [mm]	直径 U (タップ穴) [mm]
ZCA16	195	60.0	45	45	170	183	140	4-M6
ZCA25	210	63.0	50	50	180	197	150	4-M8
ZCA40	240	74.0	60	60	210	228	170	4-M8
ZCA63	262	86.0	70	70	230	250	190	6-M8
ZCA100	290	96.0	80	80	25	276	210	4-M10
ZCA160	320	106.0	90	90	280	302	230	6-M10
ZCA250	360	122.0	100	100	315	340	260	6-M12
ZCA400	400	131.0	110	110	350	380	290	8-M12
ZCA630	450	151.0	130	130	390	425	330	6-M16
ZCA1000	505	181.0	150	150	440	473	380	6-M16

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	長さ L [mm]	長さ M [mm]	長さ N [mm]	長さ R [mm]	長さ T [mm]
ZCA16	125.0	50.0	50.0	5.0	5.0
ZCA25	145.0	60.0	60.0	5.0	5.0
ZCA40	150.0	60.0	62.0	6.0	5.0
ZCA63	165.0	74.0	68.0	6.0	5.0
ZCA100	175.0	70.0	72.0	8.0	10.0
ZCA160	200.0	85.0	80.0	8.0	10.0
ZCA250	215.0	85.0	85.0	10.0	10.0
ZCA400	235.0	95.0	100.0	10.0	10.0
ZCA630	270.0	110.0	115.0	12.0	10.0
ZCA1000	300.0	125.0	130.0	12.0	10.0
