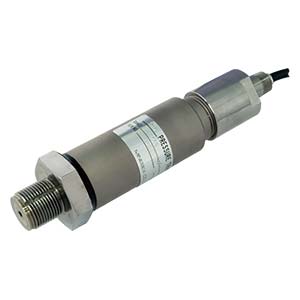

特長
■ 高圧力用
■ 受圧部はネジ付の一体化構造
■ 本質安全防爆構造 (技術的基準) ia ⅡCT5 に合格
★ 用途
高圧油圧・水圧装置、ハイドロフォーミングマシン、ディーゼルエンジンコモンレール油密装置、化学プラント
仕様
| 仕様名 | 仕様内容 |
|---|---|
| 定格容量 | 200 MPa ～ 500 MPa |
| 許容過負荷 | 120 %R.C. |
| 限界過負荷 | 120 %R.C. |
| 定格出力 | STD-200MP ～ 400MP ：1 mV/V±0.002 5 mV/V、 STD-500MP：0.75 mV/V±0.007 5 mV/V |
| 非直線性 | STD-200MP ～ 400MP ：0.35 %R.O.、 STD-500MP：0.5 %R.O. |
| ヒステリシス | 0.1 %R.O. |
| 繰り返し性 | 0.05 %R.O. |
| 推奨印加電圧 | 6 V以下 |
| 最大印加電圧 | DC10 V |
| 零バランス | STD-200MP ～ 400MP ：±0.025 mV/V、 STD-500MP：±0.019 mV/V |
| 入力抵抗 | 120 Ω±2.4 Ω |
| 出力抵抗 | 118.5 Ω±2.4 Ω |
| 絶縁抵抗 | 1 000 MΩ以上(DC50 V)(ブリッジ～本体間） |
| 温度補償範囲 | －10 ℃～75 ℃ |
| 許容温度範囲 | －20 ℃～75 ℃ (STD-500MP：－10 ℃～75 ℃) |
| 零点の温度影響 | 0.09 %R.O./10 ℃ |
| 出力の温度影響 | 0.09 %LOAD/10 ℃ |
| コネクタ | PRC03-32A10-7F10.5 |
| ケーブル | φ6.3、4 芯シールド付3 m 直結、先端Y型圧着端子付 |
| 保護等級 | IP64相当 |
| 起歪体の材質 | ステンレス鋼 |
| 取付ネジ | G1/2{PF} (STD-500MP：G3/4{PF}) |
型式一覧
| 型式 | 定格容量 [Mpa] |
限界過負荷 [%R.C.] |
定格出力 [mV/V] |
定格出力誤差 [mV/V] |
非直線性 [%R.O.] |
ヒステリシス [%R.O.] |
繰り返し性 [%R.O.] |
固有振動数 [KHz] |
質量(本体のみ)(約) [g] |
CADデータ[DXF] | 3D CADデータ[STEP] |
|---|
-
