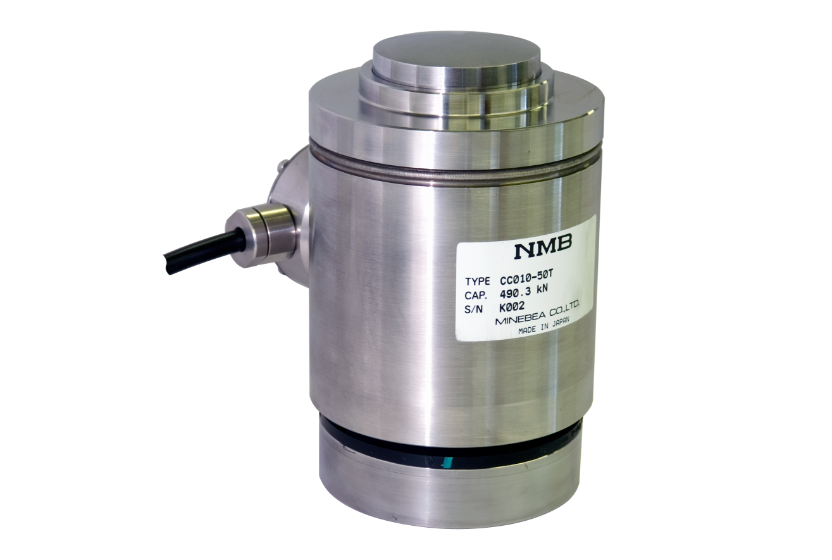

工業用はかりなどに使用されるロードセルです。
特長
・精密圧縮型ロードセル
・耐環境性に優れたオールステンレス製
・OIML-R60 クラス C3認定品
-
-
スクロールできます
仕様名
仕様内容
OIML R60に基づく精度等級 C3 最大ロードセル目量数 3,000 定格容量 2t ~ 50t 最小検定目量 0.333 kg～5kg 許容過負荷 150 %R.C. 限界過負荷 200 %R.C. 定格出力 2 mV/V±0.002 mV/V 非直線性 0.023 %R.O. ヒステリシス 0.023 %R.O. 繰り返し性 0.010 %R.O. クリープ 0.016 %R.O./30 min クリープ回復 0.016 %R.O./30 min 推奨印加電圧 12 V以下 最大印加電圧 20 V 零バランス ±0.02 mV/V 入力抵抗 693 Ω ～ 707 Ω 出力抵抗 695 Ω ～ 705 Ω 絶縁抵抗 5,000 MΩ 以上(DC50 V)（ブリッジ～本体間） 温度補償範囲 －10 ℃～40 ℃ 許容温度範囲 －20 ℃～70 ℃ 零点の温度影響 0.014 %R.O./10 ℃ 出力の温度影響 0.012 %LOAD/10 ℃ 保護等級 IP68相当 起歪体の材質 ステンレス鋼 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
定格容量
[t]固有振動数
[Hz]定格変位量
(参考値)
[mm]質量(約)
[kg]ケーブル
3D CADデータ[STEP]
CADデータ[DXF]
製品仕様書
取扱説明書
CC010-2T-C3 2 6800 0.06 5 φ7、4 芯シールド付 5 m 直結、先端柳線 CC010-2T~3T.zip cc010_2t.dxf No.KT53425-2 KT60387-1_CC010.pdf CC010-3T-C3 3 8100 0.06 5 φ7、4 芯シールド付 5 m 直結、先端柳線 CC010-2T~3T.zip cc010_2t.dxf No.KT53425-2 KT60387-1_CC010.pdf CC010-5T-C3 5 6100 0.06 5 φ7、4 芯シールド付 10 m 直結、先端柳線 CC010-5T.zip cc010_5t.dxf No.KT53425-2 KT60387-1_CC010.pdf CC010-10T-C3 10 2000 0.13 5 φ7、4 芯シールド付 10 m 直結、先端柳線 CC010-10T~30T.zip cc010_10t.dxf No.KT53425-2 KT60387-1_CC010.pdf CC010-20T-C3 20 2700 0.15 5 φ7、4 芯シールド付 10 m 直結、先端柳線 CC010-10T~30T.zip cc010_10t.dxf No.KT53425-2 KT60387-1_CC010.pdf CC010-30T-C3 30 3100 0.16 5 φ7、4 芯シールド付 10 m 直結、先端柳線 CC010-10T~30T.zip cc010_10t.dxf No.KT53425-2 KT60387-1_CC010.pdf CC010-50T-C3 50 3400 0.19 5 φ7、4 芯シールド付 10 m 直結、先端柳線 CC010-50T.zip cc010_50t.dxf No.KT53425-2 KT60387-1_CC010.pdf -
- ＜ベアリングプレート＞
- AICシリーズ AIC1
- ＜マウンティングプレート＞
- AICシリーズ AIC1
- ＜振れ止め機構付取付金具＞
- フレキシブルストップ方式振れ止め機構付取付金具 FCACC010 - ＊B＊(-S)
- チェックロッド方式振れ止め機構付取付金具 CCACC010-＊B※(S)
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
