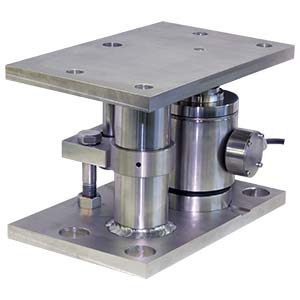

チェックロッド方式振れ止め機構付取付金具 CCACC010-＊B※(S)

・地震対策として横揺れ、転倒防止機能を装備している為、耐震設備としての使用に最適です。
・設計・施工・メンテナンスのコストダウンが図れ、タンク、ホッパーに取り付けるロードセル周りの構造を簡素化できます。
・熱膨張等の変動に対しても円滑に作動し、正確な重量を計測することができます。

特長

・High capacity.
・Accurate and reliable model with OIML R60 C6 certified.

スクロールできます

仕様名	仕様内容
適用ロードセル	CC010-500K～50T / CC010-2T～50T-C3
許容水平移動量	±3 mm (方向性無し)
材質	SUS304相当 / SS400相当(無電解ニッケルメッキ)
付属品	ガイドプレート、六角穴付きボルト、取扱説明書、ダミーロードセル、浮き上がり防止金具、ワッシャー、アースケーブル

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

Item	適用ロードセル	許容水平荷重 [kN]	許容水平荷重 [tf]	許容吊り上げ荷重 [kN]	許容吊り上げ荷重 [tf]	質量(約) [kg]	材質	3D CADデータ[STEP]	CADデータ[DXF]
CCACC010-3B※	CC010-500K(-C3)～CC010-50T(-C3)***	±29.42	±3.00	±29.42	±3.00	15	SS400相当(無電解ニッケルメッキ)	CCA-CC010-3BS.STEP	cca_cc010_500k_5t.dxf
CCACC010-6B※	CC010-500K(-C3)～CC010-50T(-C3)***	±58.84	±6.00	±58.84	±6.00	20	SS400相当(無電解ニッケルメッキ)	CCA-CC010-6BS.STEP	cca_cc010_10t.dxf
CCACC010-12B※	CC010-500K(-C3)～CC010-50T(-C3)***	±117.7	±12.00	±117.7	±12.00	29	SS400相当(無電解ニッケルメッキ)	CCA-CC010-12BS.STEP	cca_cc010_20t.dxf
CCACC010-30B※	CC010-500K(-C3)～CC010-50T(-C3)***	±294.2	±30.00	±294.2	±30.00	55	SS400相当(無電解ニッケルメッキ)	CCA-CC010-30BS.STEP	cca_cc010_30t_50t.dxf
CCACC010-3B※S	CC010-500K(-C3)～CC010-50T(-C3)***	±29.42	±3.00	±29.42	±3.00	15	SUS304相当	CCA-CC010-3BS.STEP	cca_cc010_500k_5t.dxf
CCACC010-6B※S	CC010-500K(-C3)～CC010-50T(-C3)***	±58.84	±6.00	±58.84	±6.00	20	SUS304相当	CCA-CC010-6BS.STEP	cca_cc010_10t.dxf
CCACC010-12B※S	CC010-500K(-C3)～CC010-50T(-C3)***	±117.7	±12.00	±117.7	±12.00	29	SUS304相当	CCA-CC010-12BS.STEP	cca_cc010_20t.dxf
CCACC010-30B※S	CC010-500K(-C3)～CC010-50T(-C3)***	±294.2	±30.00	±294.2	±30.00	55	SUS304相当	CCA-CC010-30BS.STEP	cca_cc010_30t_50t.dxf
