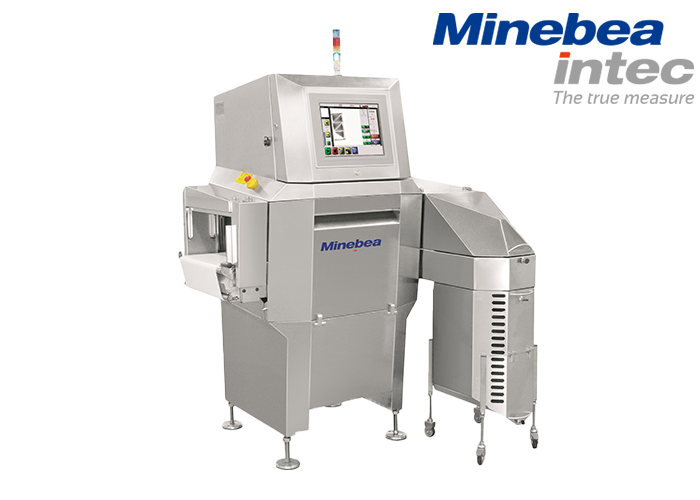

X線検査装置は主に食品製造ラインの異物混入対策に用いられます。X線を照射し金属やその他の異物を発見することから、異物を含んだ製品をラインから除去することまで対応します。
特長
X線検査装置Dymondは多様な製品の検査にご使用いただけます。出力、サイズの異なる4モデル構成により、ほぼすべての包装製品の検査に対応可能です。最大でベルト幅800㎜まで対応できますのでマルチレーンにも最適です(最大8列まで)
■高検出感度&長寿命
■高い信頼性、多種多様な異物混入を検知可能
■あらゆる製品サイズに適した幅広いラインナップ
■ベルト幅ラインナップ200㎜~800㎜
■直感的で容易な製品登録が可能
■EHEDG準拠のハイジェニックデザイン採用で清掃にかかる時間、コストを大きく削減
■製品の充填量、重量不足や製品抜け、割れ・欠けのチェックなど、幅広い使用法で品質の向上をサポート
■15インチタッチパネル搭載
-
-
スクロールできます
仕様名
仕様内容
仕様内容2
仕様内容3
仕様内容4
型式 Dymond 40 Dymond 80 Dymond 120 Dymond 160 X線出力 70 kV, 1.2 mA 70 kV-1.2 mA
80 kV-2 mA(オプション)80 kV, 2 mA 90 kV, 3.5 mA 探知器の解像度 0.4 mm 0.8mm
0.4 mm(オプション)0.8 mm 0.8 mm ベルト速度範囲(ドラムモーター使用) 10 ~ 49 m/min、10~73 m/min(オプション) 10 ~ 49 m/min、10~73 m/min(オプション) 10 ~ 49 m/min、10~73 m/min(オプション) 10 ~ 49 m/min、10~73 m/min(オプション) 認証 CE, UL/ CSA CE, UL/ CSA 安全装置 SIL 3 Category IV PL e,
磁性センサーSIL 3 Category IV PL e,
磁性センサーSIL 3 Category IV PL e,
磁性センサーSIL 3 Category IV PL e,
磁性センサー表示方式 15インチタッチスクリーン 15インチタッチスクリーン 15インチタッチスクリーン 15インチタッチスクリーン 動作温度 +5°C to +40°C (空冷あり) / +5°C to +30°C(空冷なし) +5°C to +40°C +5°C to +40°C +5°C to +40°C 機械冷却 500 W 空冷
(オプション Nema4X / IP65)500 W 空冷
(オプション Nema4X / IP65)500 W 空冷
(オプション Nema4X / IP65)500 W 空冷
(オプション Nema4X / IP65)相対湿度(結露なきこと) 20% to 90%, 結露なきこと 20% to 90%, 結露なきこと 20% to 90%, 結露なきこと 20% to 90%, 結露なきこと デジタル出力 4 チャンネル 4 チャンネル 4 チャンネル 4 チャンネル デジタル入力 7 チャンネル 7 チャンネル 7 チャンネル 7 チャンネル USBポート 有 有 有 有 ネットワーク接続 Ethernet Ethernet Ethernet Ethernet 圧縮空気 5.5 ~ 6.9 bar 5.5 ~ 6.9 bar 5.5 ~ 6.9 bar 5.5 ~ 6.9 bar 放射線安全性 FDA CFR 21
part 1020.40FDA CFR 21
part 1020.40FDA CFR 21
part 1020.40FDA CFR 21
part 1020.40保護等級 IP34
IP65 (オプション)
IP69K(要相談)IP34
IP65 (オプション)
IP69K(要相談)IP34
IP65 (オプション)
IP69K(要相談)IP34
IP65 (オプション)
IP69K(要相談)電源供給 230 V AC ± 10% (標準) /
190 ~ 240 V AC 50/60 Hz(オプション)230 V AC ± 10% (標準) 230 V AC ± 10% (標準) /
190 ~ 240 V AC 50/60 Hz(オプション)230 V AC ± 10% (標準) /
190 ~ 240 V AC 50/60 Hz(オプション)コンベヤー高さ 800–999 mm 800–999 mm 800–999 mm 800–999 mm 最大スループット(製品長による) 80 m/分 40 m/分 or 80 m/分*
センサーによる40 m/分 40 m/分 最大消費電力 16A 16A 16A 16A 重量 450kg 500kg 600kg 680kg オプション リモートコントロール、 バーコードリーダー、音響シグナルエミッター、サービス契約、保証延長、 各種モニタリング(流出防止、コンテナ満載、圧縮空気圧)、ガイドレール、 安全カバー リモートコントロール、 バーコードリーダー、音響シグナルエミッター、サービス契約、保証延長、 各種モニタリング(流出防止、コンテナ満載、圧縮空気圧)、ガイドレール、 安全カバー リモートコントロール、 バーコードリーダー、音響シグナルエミッター、サービス契約、保証延長、 各種モニタリング(流出防止、コンテナ満載、圧縮空気圧)、ガイドレール、 安全カバー リモートコントロール、 バーコードリーダー、音響シグナルエミッター、サービス契約、保証延長、 各種モニタリング(流出防止、コンテナ満載、圧縮空気圧)、ガイドレール、 安全カバー -
スクロールできます
型式
カタログデータ
DymondSeries DS_Dymond.pdf -
Dymond 40 検査可能範囲

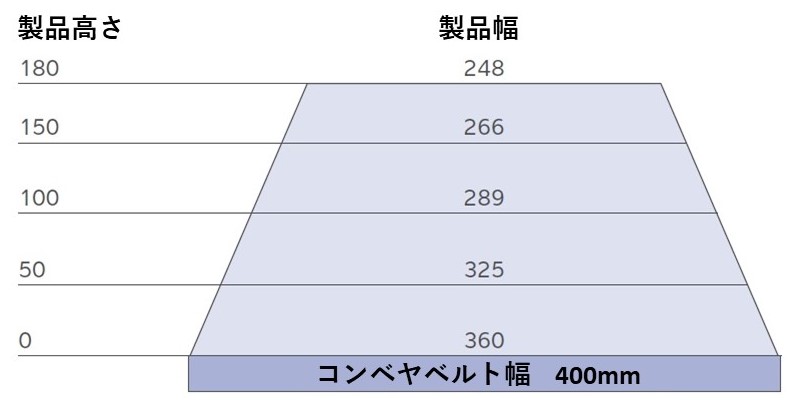

Dymond 80 検査可能範囲

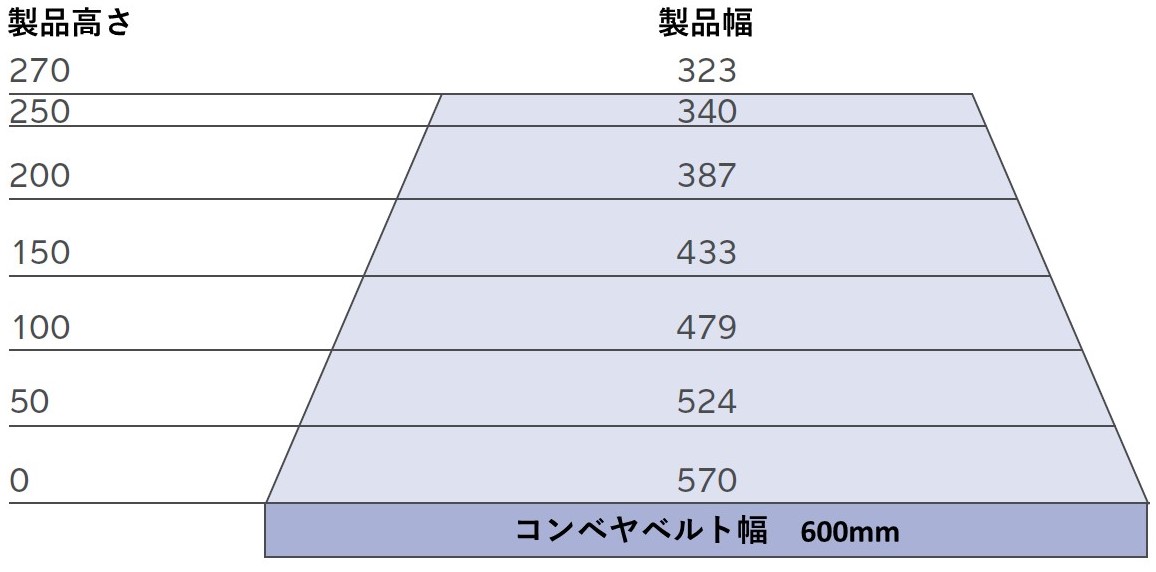

Dymond 120 検査可能範囲

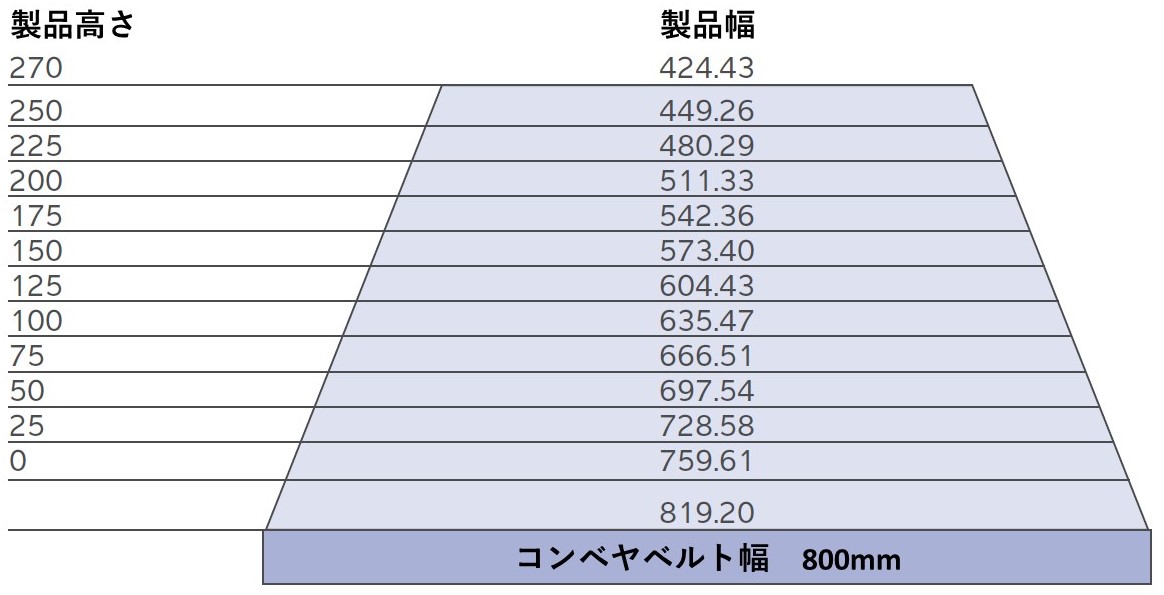

Dymond 160 検査可能範囲
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
