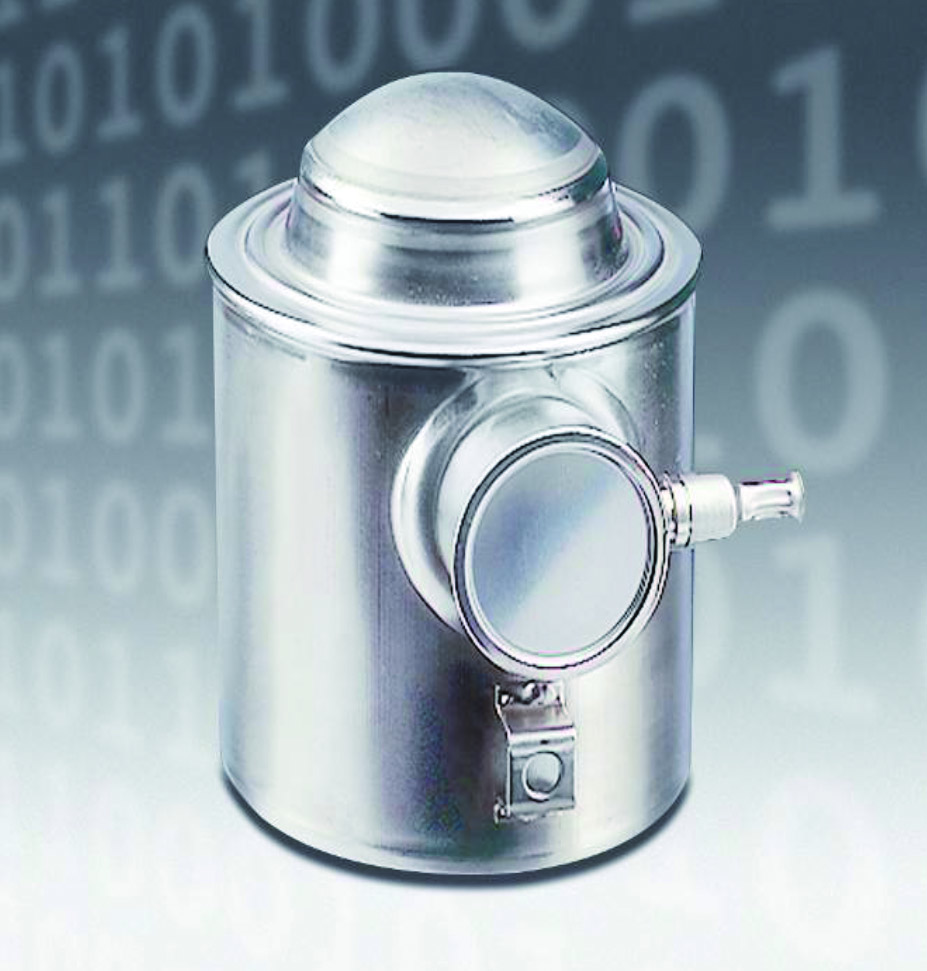

PR6204シリーズ

ミネベアインテック

高精度ロードセルの出力信号をデジタル信号に変換して出力することで、各ロードセルの過重状況をリアルタイムで把握することができます

特長

■完全密閉構造ステンレスハウジング(IP68/IP69K)
■精度クラス:C3 0.015%/C6 0.008%(25t,50t)
■定格出力:200,000デジット(25t:400,000)
■2線式RS485信号最大8台まで接続可能

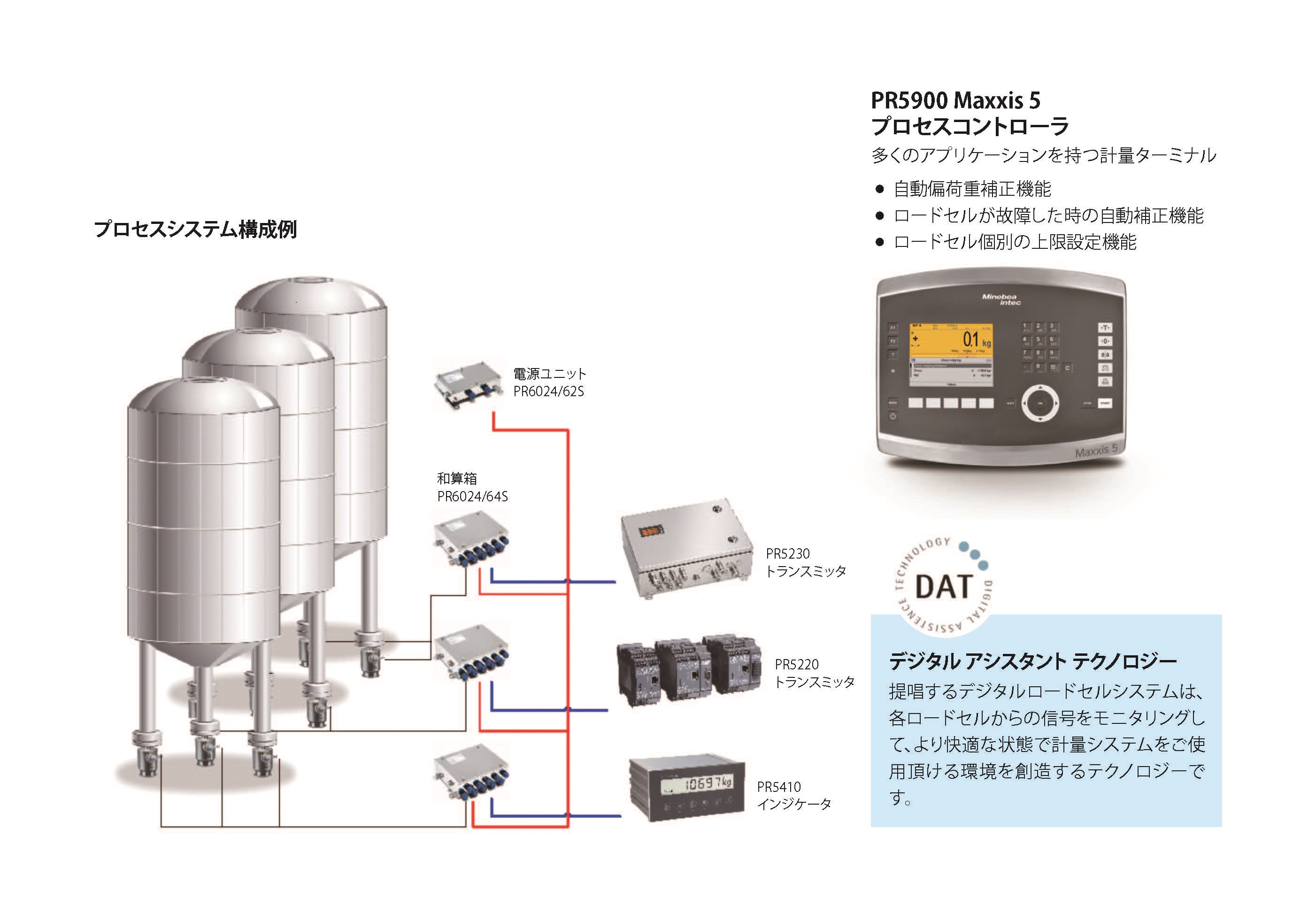

■接続可能機器:PR5200/5230トランスミッタ、PR5410プロセスインジケータ、PR5900 Maxxis5 プロセス・コントローラ

スクロールできます

仕様名	仕様内容	仕様内容2	仕様内容3	仕様内容4
OIML R60に基づく精度等級	C3(2t~10t)	C3(25t~50T)	C6(2t~10t)	C6(25t~50T)
精度クラス	0.0125%Emax	0.0125%Emax	0.008%Emax	0.008%Emax
許容最大荷重	200%Emax	150%Emax	200%Emax	150%Emax
機械的損傷	>500%Emax	>300%Emax	>500%Emax	>300%Emax
定格出力誤差	<0.07%Cn	<0.07%Cn	<0.07%Cn	<0.07%Cn
ゼロバランス	<0.7%Cn	<0.7%Cn	<0.7%Cn	<0.7%Cn
再現性	<0.005%Cn	<0.005%Cn	<0.005%Cn	<0.005%Cn
クリープ	<0.0125%Cn	<0.0125%Cn	<0.008%Cn	<0.008%Cn
非直線性	<0.01%Cn	<0.01%Cn	<0.01%Cn	<0.01%Cn
ヒステリシス	<0.0125%Cn	<0.0125%Cn	<0.008%Cn	<0.008%Cn
温度影響ゼロ	<0.01%Cn/10K	<0.01%Cn/10K	<0.007%Cn/10K	<0.007%Cn/10K
温度影響スパン	<0.01%Cn/10K	<0.01%Cn/10K	<0.005%Cn/10K	<0.005%Cn/10K
絶縁抵抗	>1000Ω	>1000Ω	>1000Ω	>1000Ω
印加電圧	16～28V	16～28V	16～28V	16～28V
補償温度範囲	-10℃～+40℃	-10℃～+40℃	-10℃～+40℃	-10℃～+40℃
許容温度範囲	-30℃～+70℃	-30℃～+70℃	-30℃～+70℃	-30℃～+70℃
保管温度範囲	-40℃～+95℃	-40℃～+95℃	-40℃～+95℃	-40℃～+95℃
保護等級	IP68/IEC60529(完全防水・水深1.5m 10000h)/IP69K:NEMA6相当	IP68/IEC60529(完全防水・水深1.5m 10000h)/IP69K:NEMA6相当	IP68/IEC60529(完全防水・水深1.5m 10000h)/IP69K:NEMA6相当	IP68/IEC60529(完全防水・水深1.5m 10000h)/IP69K:NEMA6相当
起歪体の材質	本体:ステンレス製 1.4301/AISI 304相当	本体:ステンレス製 1.4301/AISI 304相当	本体:ステンレス製 1.4301/AISI 304相当	本体:ステンレス製 1.4301/AISI 304相当
ケーブル仕様	シールド付きTPE(熱可塑性エラストマー)、4芯シールドケーブル長さ(≦10t:5m/≧25t:12m)、外形6mm	シールド付きTPE(熱可塑性エラストマー)、4芯シールドケーブル長さ(≦10t:5m/≧25t:12m)、外形6mm	シールド付きTPE(熱可塑性エラストマー)、4芯シールドケーブル長さ(≦10t:5m/≧25t:12m)、外形6mm	シールド付きTPE(熱可塑性エラストマー)、4芯シールドケーブル長さ(≦10t:5m/≧25t:12m)、外形6mm
接続可能機器	PR5220/PR5230トランスミッタ、PR5410プロセスインディケータ、PR5900:Maxxis5プロセス・コントローラー	PR5220/PR5230トランスミッタ、PR5410プロセスインディケータ、PR5900:Maxxis5プロセス・コントローラー	PR5220/PR5230トランスミッタ、PR5410プロセスインディケータ、PR5900:Maxxis5プロセス・コントローラー	PR5220/PR5230トランスミッタ、PR5410プロセスインディケータ、PR5900:Maxxis5プロセス・コントローラー
デジタルインターフェース	RS-485にて最大8台まで接続可能	RS-485にて最大8台まで接続可能	RS-485にて最大8台まで接続可能	RS-485にて最大8台まで接続可能
専用接続機器	接続箱PR6024/64S,電源PR6024/62S,電源ケーブルPR6124P,データケーブルPR6124D	接続箱PR6024/64S,電源PR6024/62S,電源ケーブルPR6124P,データケーブルPR6124D	接続箱PR6024/64S,電源PR6024/62S,電源ケーブルPR6124P,データケーブルPR6124D	接続箱PR6024/64S,電源PR6024/62S,電源ケーブルPR6124P,データケーブルPR6124D

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	定格荷重 [t]	質量 [kg]	梱包重量 [kg]	梱包サイズ(W) [cm]	梱包サイズ(L) [cm]	梱包サイズ(H) [cm]	PDFデータ(外形図)	PDFデータ(外形図)2	PDFデータ(外形図)3	製品仕様書
PR6204/2t C3	2	1.9	2.8	24	24	15.5	PR6204(KT54533-2).pdf	PR6204(KT54534-2).pdf	PR6204(KT54546-2).pdf	211PR6204-C3_C6.pdf
PR6204/5t C3	5	2.0	2.9	24	24	15.5	PR6204(KT54533-2).pdf	PR6204(KT54534-2).pdf	PR6204(KT54546-2).pdf	211PR6204-C3_C6.pdf
PR6204/10t C3	10	2.5	3.4	24	24	15.5	PR6204(KT54533-2).pdf	PR6204(KT54534-2).pdf	PR6204(KT54546-2).pdf	211PR6204-C3_C6.pdf
PR6204/10t C6	10	2.5	3.4	24	24	15.5	PR6204(KT54533-2).pdf	PR6204(KT54534-2).pdf	PR6204(KT54546-2).pdf	211PR6204-C3_C6.pdf
PR6204/25t C3	25	4.0	4.9	24	24	15.5	PR6204(KT54533-2).pdf	PR6204(KT54534-2).pdf	PR6204(KT54546-2).pdf	211PR6204-C3_C6.pdf
PR6204/25t C6	25	4.0	4.9	24	24	15.5	PR6204(KT54533-2).pdf	PR6204(KT54534-2).pdf	PR6204(KT54546-2).pdf	211PR6204-C3_C6.pdf
PR6204/50t C3	50	4.2	5.1	24	24	15.5	PR6204(KT54533-2).pdf	PR6204(KT54534-2).pdf	PR6204(KT54546-2).pdf	211PR6204-C3_C6.pdf
PR6204/50t C6	50	4.2	5.1	24	24	15.5	PR6204(KT54533-2).pdf	PR6204(KT54534-2).pdf	PR6204(KT54546-2).pdf	211PR6204-C3_C6.pdf
