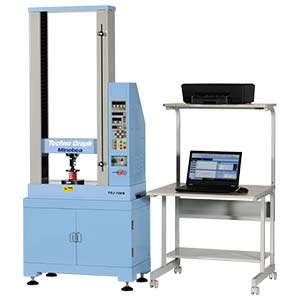

引張圧縮試験機　テクノグラフ TGJ シリーズ

引張試験、圧縮試験、曲げ試験、剥離試験などを基本にした各種引張圧縮材料試験を高精度で検出し、様々な機能を簡単な操作で行える治具とデータ処理ソフトウェアを備えた軽量・コンパクトな卓上試験機です。

特長

高精度・簡単操作を追及した引張圧縮万能試験機(材料試験機) ～多機能と高精度を追及、簡単な設定操作で試験効率をアップ～

■ 試験力に応じて、500 N、1 kN、2 kN、5 kN、10 kN、20 kN、50 kN、100 kN、250 kNの９機種をラインアップ
■ 前面の操作パネルに表示、操作スイッチが集約され使い易さを第一に考慮した設計です。
■ 小型、軽量の為、設置場所の制約がありません。
■ 自動校正・オートゼロ機能付でロードセルを接続するだけで調整が不要
■ ロードセル容量の1/1～1/500の範囲で指示値の±1 % (JIS 1級)、指示値の±0.5 % (JIS 0.5級)にも対応可能
■ 試験前の位置設定に使用する手動速度は、３速度を任意に設定

スクロールできます

仕様名	仕様内容
最大試験力	250 kN, 100 Kn, 50 kN, 20 kN, 10 kN, 5 kN, 2 kN, 1 kN, 500 N, 200 N
試験スペース	移動クロスヘッドの下部にて引張、圧縮試験 (別売で移動クロスヘッドの上部で引張試験対応型があります。)
負荷方式	高精度ACサーボモーター・精密バックラッシュレスボールねじによる定速ひずみ方式
クロスヘッド速度と許容試験力	全速度範囲で最大試験力
試験力レンジ	ロードセルの定格出力が3mV/Vの場合は1倍(AUTO)と100倍の選択式定格容量が20 N以下のロードセルの場合は1倍 (AUTO) 1倍(AUTO)設定時は試験力の増減と共に、表示フルスケール、小数点位置及び表示単位が自動で切り換わります。
試験力測定精度 (精度補償範囲)	引張、圧縮ともロードセル容量の1/1～1/500の範囲で指示値の±1% (別売で指示値の±0.5%以内の高精度品も製作いたします。)
適合規格	JISB 7721の1級もしくは0.5級、ISO7500-1のクラス1 もしくはクラス「0.5」
クロスヘッド速度精度	全速度 ±0.1 % (任意速度、及び手動速度は除きます)
速度設定方式	設定速度：キー操作、1段アップダウン、及び×10、×1/10切換任意速度：0.1 mm/minピッチで任意設定手動速度：HIGH/MIDDLE/LOWの3段切換、各速度は任意設定が可能
試験モード	シングル/サイクル (クリープ、リラキゼーション：別売品)
試験力･クロスヘッドポジション表示	試験力：5桁デジタル表示。移動クロスヘッドポジション：5 1/2桁デジタル表示 ±1 999.99
クロスヘッドポジション表示精度	指示値の±0.1%、但し、10 mm以下では±0.01 mm
サイクル数表示	4桁デジタル表示、ポジション表示部に切換表示
サイクル制御 *5)	ポジション値設定、試験力設定、及び組み合わせ設定が可能。サイクル数のプリセット機能付。
リターン機能	試験速度、又は早戻し速度(任意設定)の選択が可能。オーバーシュートレス機能付(ポジション0で停止)
試料破断検出機能	感度任意設定可能 (検出時に移動クロスヘッドの停止、反転、無視の設定が可能。
試験力増幅器	(測定倍率) x1、x2、x5、x10、x20、x50、x100の7段 (別売品：オートレンジ機能) (オートゼロ) 付属 (全レンジオートゼロ、設定レンジオートゼロの2モード) (校正) データ登録による自動校正
電源電圧、周波数	TGJ-250kN~TGJ-10kN: 三相AC200 V±20 V TGJ-5kN~TGJ-200N: 単相AC100 V～115 V+10%~-15%、50/60 Hz
使用温度湿度範囲	温度　5℃～40℃、湿度　20%～80%RH (結露なきこと)
注記	注1) 試験力測定範囲は取り付けるロードセルの容量により変わります。注2) 有効幅拡大型も製作いたします。注3) ストローク延長型も製作いたします。注4) 引張試験ストロークは最大試験力のロードセルとチャック(別売品)を取り付けた場合です。注5) サイクル試験の繰返し速度は5回/min以下でお使いください。

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	製品仕様書
TGJ-250kN	TGJ-250kN No.TGJ4113
TGJ-100kN	TGJ-100kN No.TGJ4111
TGJ-50kN	TGJ-50kN No.TGJ4105
TGJ-20kN	TGJ-20kN No.TGJ4104
TGJ-10kN	TGJ-10kN No.TGJ4103
TGJ-5kN	TGJ-5kN No.TGJ4102
TGJ-2kN	TGJ-2kN No.TGJ4101
TGJ-1kN	TGJ-1kN No.TGJ4123
TGJ-500N	TGJ-500N No.TGJ4122
TGJ-200N	TGJ-200N No.TGJ4121
