ミニチュア・小径ボールベアリング ラジアル深溝玉軸受(止め輪付き)

RNR-2412X3KK

概要

NMB Parts No. RNR-2412X3KK
単位系:メトリック/インチ メトリック
ISO/JIS 6901ZZNR
材質 (リング) 軸受鋼
形状 [ラジアル]止め輪付き

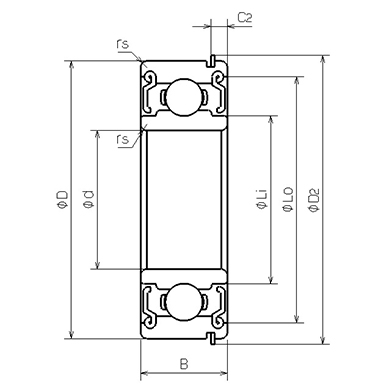

内径
(d)
[mm]
12.000
外径
(D)
[mm]
24.000

(B)
[mm]
6.000
面取り
(rs min)
[mm]
0.300
止め輪外径
(D2)
[mm]
26.800
止め輪位置
(C2)
[mm]
1.620
外輪肩径
(Lo)
[mm]
21.690
内輪肩径
(Li)
[mm]
14.280
ボール寸法
(Dw)
[mm]
3.5719
ボール個数
(Z)
8
基本動定格荷重
(Cr)
[N]
3082
基本静定格荷重
(Cor)
[N]
1433
内径
(d)
[in]
0.4724
外径
(D)
[in]
0.9449
止め輪外径
(D2)
[in]
1.055
止め輪位置
(C2)
[in]
0.064

ダウンロード

CAD データ

当社製品のCADデータは、 キャデナス・ウェブ・ツー・キャド株式会社 が運営する「PARTcommunity」CADデータダウンロードサービスにて提供しています。2次元/3次元のCADデータを無料でダウンロード出来ますので、どうぞご活用ください。 なお、当該サービスのご利用には「PARTcommunity」でのユーザー登録が必要となります
