計重システムを構成する製品の一つです。センサーと計装用機器を接続するために使用します。
特長

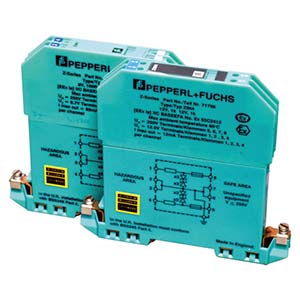

本器はロードセルを使用した本質安全防爆計重システム用の安全保持器で、社団法人産業安全技術協会の本質安全防爆検定に合格しています。(2011年以前に合格した製品と2012年以降に合格した製品と適用する型式が異なります。)
-
-
スクロールできます
仕様名
仕様内容
仕様内容2
型式 Z961-TC20162 Z964-TC20163 端子 1-2又は1-3間 最大電圧 8.7 V 12 V 端子 1-2又は1-3間 最大電流 89 mA 12.3 mA 端子 1-2又は1-3間 最大電力 0.1931 W 0.04 W 端子 1-2又は1-3間 許容インダクタンス 4.48 mH 235 mH 端子 1-2又は1-3間 許容キャパシタンス 5.9 μF 1.41 μF 端子 2-4又は3-4間 最大電圧 8.7 V 12 V 端子 2-4又は3-4間 最大電流 89 mA 12.3 mA 端子 2-4又は3-4間 最大電力 0.1931 W 0.04 W 端子 2-4又は3-4間 許容インダクタンス 4.48 mH 235 mH 端子 2-4又は3-4間 許容キャパシタンス 5.9 μF 1.41 μF 端子1. 4-2又は1.4-3間 最大電圧 8.7 V 12 V 端子1. 4-2又は1.4-3間 最大電流 178 mA 24.5 mA 端子1. 4-2又は1.4-3間 最大電力 0.39 W 0.08 W 端子1. 4-2又は1.4-3間 許容インダクタンス 1.12 mH 59.2 mH 端子1. 4-2又は1.4-3間 許容キャパシタンス 5.9 μF 1.41 μF 端子 1-4 最大電圧 17.4 V 24 V 端子 1-4 最大電流 89 mA 12.3 mA 端子 1-4 最大電力 0.39 W 0.08 W 端子 1-4 許容インダクタンス 4.48 mH 235 mH 端子 1-4 許容キャパシタンス 0.346 μF 0.125 μF 非本安回路許容電圧 AC250 V 50/60 Hz
DC250 V周囲温度 －20 ℃～60℃ 質量 約142 g 適用型式 (2012年以降) C2B1B、C2B1B-C3、CC010-C3、CMP1J -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
Item
本安回路最大電圧
下限
[V]本安回路最大電圧
上限
[V]本安回路最大電流
下限
[mA]本安回路最大電流
上限
[mA]最大電力
下限
[W]最大電力
上限
[W]許容インダクタンス
下限
[mH]許容インダクタンス
上限
[mH]許容キャパシタンス
下限
[μF]許容キャパシタンス
上限
[μF]Z961-TC20162 8.7 17.4 89.0 178.0 0.1931 0.39 1.12 4.5 0.346 5.9 Z964-TC20163 12.0 24.0 12.3 24.5 0.04 0.08 59.20 235.0 0.125 1.41 -
- ZH-Z.ES
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
