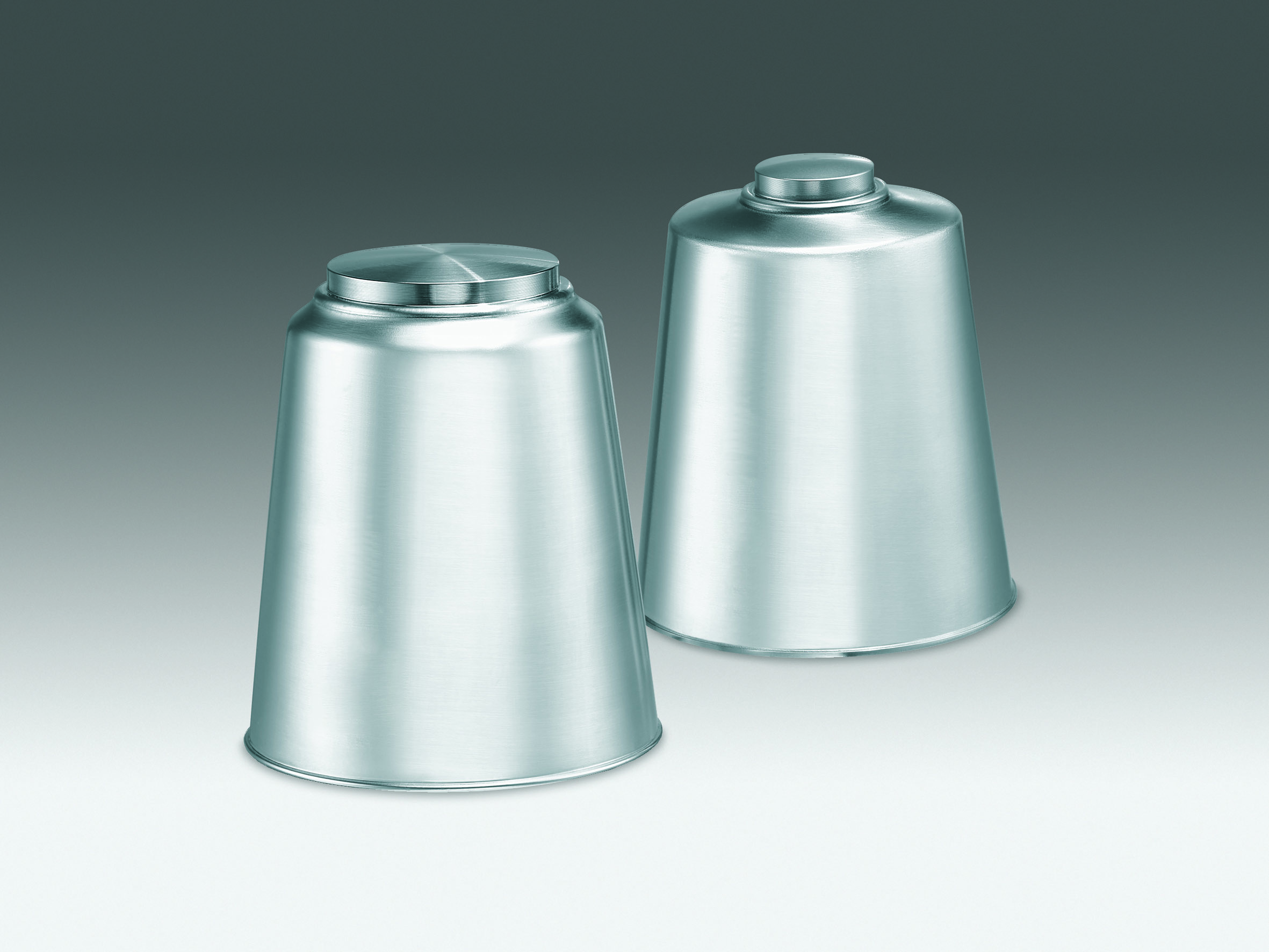

特長

■高耐食性、ハウジング材質
■平均表面粗さ、1μm以下
■完全防水IP68/69K
■完全水切り構造(EHEDG対応)
■自動調芯機能
■広い使用温度範囲:-40~+95℃
■完全水切り構造取付金具 フレックスロックPR6202型を用意
■デザイン登録済み EU:000 210 349-0001/-0002 日本:2005-478 US:22/222,249
仕様
仕様名 | 仕様内容 | 仕様内容2 | 仕様内容3 | 仕様内容4 | 仕様内容5 | 仕様内容6 |
---|---|---|---|---|---|---|
OIML R60に基づく精度等級 | C1 | C1E | C3 | C3E | C4 | C4E |
精度クラス | 0.03%Emax | 0.03%Emax | 0.015%Emax | 0.015%Emax | 0.012%Emax | 0.012%Emax |
許容最大荷重 | 150%Emax | 150%Emax | 150%Emax | 150%Emax | 150%Emax | 150%Emax |
機械的損傷 | >300%Emax | >300%Emax | >300%Emax | >300%Emax | >300%Emax | >300%Emax |
定格出力 | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V |
定格出力誤差 | <0.25%Cn | <0.25%Cn | <0.07%Cn | <0.07%Cn | <0.07%Cn | <0.07%Cn |
ゼロバランス | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn |
再現性 | <0.01%Cn | <0.01%Cn | <0.005%Cn | <0.005%Cn | <0.005%Cn | <0.005%Cn |
クリープ | <0.03%Cn | <0.03%Cn | <0.015%Cn | <0.015%Cn | <0.0125%Cn | <0.0125%Cn |
非直線性 | <0.03%Cn | <0.03%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn |
ヒステリシス | <0.03%Cn | <0.03%Cn | <0.015%Cn | <0.015%Cn | <0.0125%Cn | <0.0125%Cn |
温度影響ゼロ | <0.028%Cn/10K | <0.028%Cn/10K | <0.01%Cn/10K | <0.01%Cn/10K | <0.007%Cn/10K | <0.007%Cn/10K |
温度影響スパン | <0.02%Cn/10K | <0.02%Cn/10K | <0.01%Cn/10K | <0.01%Cn/10K | <0.008%Cn/10K | <0.008%Cn/10K |
入力抵抗 | 1070Ω~1090Ω | 1070Ω~1090Ω | 1070Ω~1090Ω | 1070Ω~1090Ω | 1070Ω~1090Ω | 1070Ω~1090Ω |
出力抵抗 | 1008Ω~1012Ω | 1008Ω~1012Ω | 1009Ω~1011Ω | 1009Ω~1011Ω | 1009Ω~1011Ω | 1009Ω~1011Ω |
絶縁抵抗 | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω |
印加電圧 | 4~24V | 4~24V | 4~24V | 4~24V | 4~24V | 4~24V |
最大印可電圧 | 32V | 25V | 32V | 25V | 32V | 25V |
補償温度範囲 | -10℃~+70℃ | -10℃~+70℃ | -10℃~+55℃ | -10℃~+55℃ | -10℃~+55℃ | -10℃~+55℃ |
許容温度範囲 | -40℃~+95℃ | -40℃~+95℃ | -40℃~+95℃ | -40℃~+95℃ | -40℃~+95℃ | -40℃~+95℃ |
保管温度範囲 | -40℃~+95℃ | -40℃~+95℃ | -40℃~+95℃ | -40℃~+95℃ | -40℃~+95℃ | -40℃~+95℃ |
日本国内防爆認定 | 【JPEx】Ex ia ⅡC T6 Ga(DEK19.0066/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK19.0066/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK19.0066/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK19.0066/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK19.0066/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK19.0066/DEKRA) |
海外防爆規格適合 | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga |
保護等級 | IP68/IEC529 (完全防水・水深1.5m 10000h) /IP69K,DIN 40050 NEMA6 |
IP68/IEC529 (完全防水・水深1.5m 10000h) /IP69K,DIN 40050 NEMA6 |
IP68/IEC529 (完全防水・水深1.5m 10000h) /IP69K,DIN 40050 NEMA6 |
IP68/IEC529 (完全防水・水深1.5m 10000h) /IP69K,DIN 40050 NEMA6 |
IP68/IEC529 (完全防水・水深1.5m 10000h) /IP69K,DIN 40050 NEMA6 |
IP68/IEC529 (完全防水・水深1.5m 10000h) /IP69K,DIN 40050 NEMA6 |
起歪体の材質 | ハウジング:ステンレス製SUS316L{1.4404(DIN 17440)}窒素ガス封入 | ハウジング:ステンレス製SUS316L{1.4404(DIN 17440)}窒素ガス封入 | ハウジング:ステンレス製SUS316L{1.4404(DIN 17440)}窒素ガス封入 | ハウジング:ステンレス製SUS316L{1.4404(DIN 17440)}窒素ガス封入 | ハウジング:ステンレス製SUS316L{1.4404(DIN 17440)}窒素ガス封入 | ハウジング:ステンレス製SUS316L{1.4404(DIN 17440)}窒素ガス封入 |
ケーブル仕様 | ポリエチレン、 4芯シールドケーブル長さ5m(1~10t), 12m(25t~) 直径5㎜/ケーブル 4×0.35㎜2 |
ポリエチレン、 4芯シールドケーブル長さ5m(1~10t), 12m(25t~) 直径5㎜/ケーブル 4×0.35㎜2 |
ポリエチレン、 4芯シールドケーブル長さ5m(1~10t), 12m(25t~) 直径5㎜/ケーブル 4×0.35㎜2 |
ポリエチレン、 4芯シールドケーブル長さ5m(1~10t), 12m(25t~) 直径5㎜/ケーブル 4×0.35㎜2 |
ポリエチレン、 4芯シールドケーブル長さ5m(1~10t), 12m(25t~) 直径5㎜/ケーブル 4×0.35㎜2 |
ポリエチレン、 4芯シールドケーブル長さ5m(1~10t), 12m(25t~) 直径5㎜/ケーブル 4×0.35㎜2 |
結線仕様 | 印可電圧+赤/-青 出力信号+緑/-灰 |
印可電圧+赤/-青 出力信号+緑/-灰 |
印可電圧+赤/-青 出力信号+緑/-灰 |
印可電圧+赤/-青 出力信号+緑/-灰 |
印可電圧+赤/-青 出力信号+緑/-灰 |
印可電圧+赤/-青 出力信号+緑/-灰 |
型式一覧
型式 | 定格荷重 [tf] |
質量 [kg] |
梱包重量 [kg] |
梱包サイズ(W) [cm] |
梱包サイズ(L) [cm] |
梱包サイズ(H) [cm] |
PDFデータ(外形図) | 製品仕様書 | 取扱説明書 |
---|

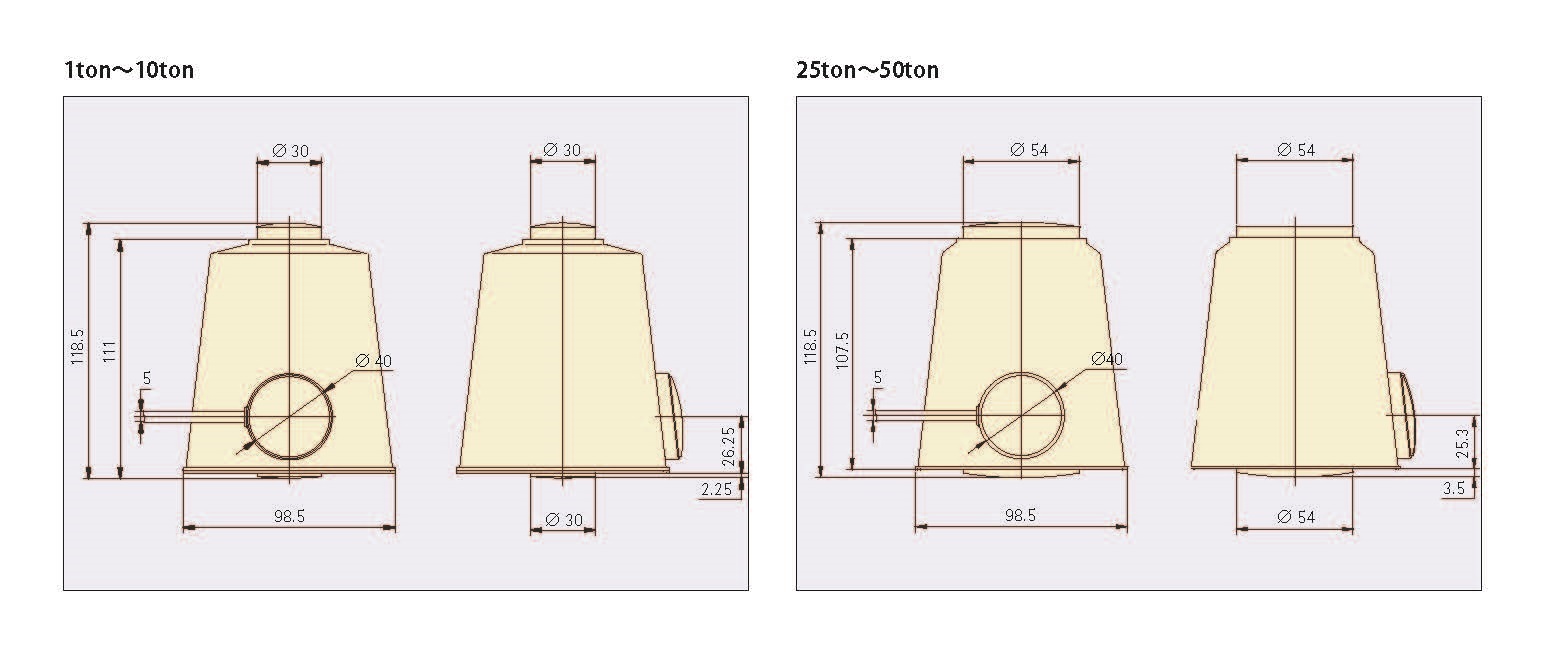

外形図
