ラジアル玉軸受の外輪片側に止め輪を設けた形式です。ハウジング取付け時に軸方向の位置決めが容易です。
型式にはRNRｰ、LNRｰが付きます。
-
-

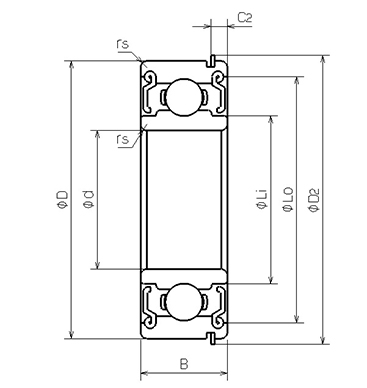

NMB Parts No. RNR-1760X2ZZ 単位系：メトリック/インチ メトリック ISO/JIS 606ZZNR 材質 (リング) 軸受鋼 形状 [ラジアル]止め輪付き 内径(d)
[mm]6.000 外径(D)
[mm]17.000 幅(B)
[mm]6.000 面取り(rs min)
[mm]0.300 止め輪外径(D2)
[mm]19.200 止め輪位置(C2)
[mm]1.200 外輪肩径(Lo)
[mm]14.700 内輪肩径(Li)
[mm]8.220 ボール寸法(Dw)
[mm]3.5000 ボール個数(Z) 6 基本動定格荷重(Cr)
[N]2265 基本静定格荷重(Cor)
[N]839 内径(d)
[in]0.2362 外径(D)
[in]0.6693 止め輪外径(D2)
[in]0.756 止め輪位置(C2)
[in]0.047 -
CAD データ
当社製品のCADデータは、 キャデナス・ウェブ・ツー・キャド株式会社 が運営する「PARTcommunity」CADデータダウンロードサービスにて提供しています。
2次元/3次元のCADデータを無料でダウンロード出来ますので、どうぞご活用ください。
なお、当該サービスのご利用には「PARTcommunity」でのユーザー登録が必要となります
