ZDAタイプ

歯形式電磁クラッチ

電磁石の作用を利用して動作する製品で、クラッチは動力を伝達・遮断、ブレーキは回転運動を制動・保持させる機能を持っています。

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

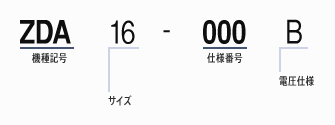

型式	最大回転速度 [min-1]	質量 [kg]	トルク [N･m]	コイル 20℃ 電圧 DC [V]	コイル 20℃ 入力 [W]	コイル 20℃ 電流 [A]	空隙開放時歯面間 [mm]
ZDA16	4600	17.00	160	24	109.0	4.53	0.5
ZDA25	4300	23.00	250	24	104.0	4.34	0.5
ZDA40	3800	27.00	400	24	126.0	5.24	0.5
ZDA63	3400	37.00	630	24	145.0	6.03	0.5
ZDA100	3000	51.00	1000	110	142.0	1.29	0.5
ZDA160	2700	67.00	1600	110	197.0	1.79	0.5
ZDA250	2400	95.00	2500	110	255.0	2.32	1.0
ZDA400	2200	123.00	4000	110	295.0	2.68	1.0
ZDA630	1900	185.00	6300	110	275.0	2.50	1.0
ZDA1000	1600	257.00	10000	110	412.0	3.75	1.0

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

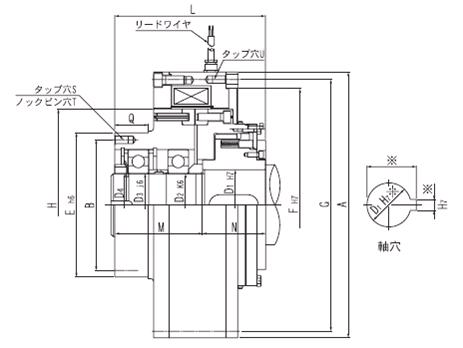

型式	直径 A [mm]	直径 B [mm]	直径 D1 max H7 [mm]	直径 D2 max [mm]	直径 D3 max [mm]	直径 D4 max [mm]	直径 E h6 [mm]	直径 F H7 [mm]	直径 G [mm]	直径 H [mm]	直径 S (タップ穴) [mm]	直径 T (ノックピン穴) [mm]	直径 U (タップ穴) [mm]
ZDA16	195	90.0	45	35	35	M35×1.5	78	170	183	140	6-M8	3-Φ8	4-M6
ZDA25	210	98.0	50	40	40	M40×1.5	85	180	197	150	6-M8	3-Φ8	4-M8
ZDA40	240	110.0	60	50	50	M50×1.5	98	210	228	170	8-M8	4-Φ8	4-M8
ZDA63	262	132.0	70	60	60	M60×2	120	230	250	190	12-M8	6-Φ8	6-M8
ZDA100	290	145.0	80	65	65	M65×2	130	250	276	210	8-M10	4-Φ10	4-M10
ZDA160	320	156.0	90	75	75	M75×2	140	280	302	230	8-M12	4-Φ10	6-M10
ZDA250	360	176.0	100	85	85	M85×2	156	315	340	260	12-M12	6-Φ12	6-M12
ZDA400	400	200.0	110	95	95	M95×2	180	350	380	290	8-M16	4-Φ16	8-M12
ZDA630	450	230.0	120	110	110	M110×2	210	390	425	330	12-M16	6-Φ16	6-M16
ZDA1000	505	270.0	150	130	130	M130×2	245	440	473	380	8-M20	4-Φ20	6-M16

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	長さ L [mm]	長さ M [mm]	長さ N [mm]	長さ Q [mm]
ZDA16	120.0	70.0	50.0	2.0
ZDA25	140.0	80.0	60.0	2.0
ZDA40	145.0	83.0	62.0	3.0
ZDA63	160.0	92.0	6.0	3.0
ZDA100	165.0	93.0	72.0	3.0
ZDA160	195.0	115.0	80.0	4.0
ZDA250	204.0	119.0	85.0	5.0
ZDA400	225.0	130.0	100.0	5.0
ZDA630	60.0	150.0	115.0	5.0
ZDA1000	290.0	165.0	130.0	5.0
