圧力計 ひずみゲージ式圧力計(圧力変換器)

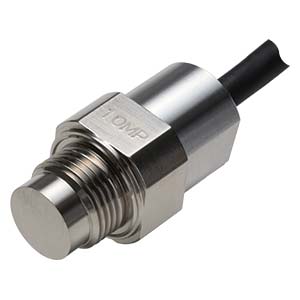

小型・高応答型圧力計 PRC シリーズ

特長

■ フラッシュダイアフラム方式の高応答型
■ 小型軽量、取付・取外しが簡単
★ 用途
ガス燃焼圧力の測定、粘性・粒状材料の撹拌機・搬送機、
漁業用水深モニタ装置

仕様

仕様名 仕様内容
定格容量 1 MPa~100 MPa
許容過負荷 150 %R.C.
限界過負荷 300 %R.C.
定格出力 1.5 mV/V±0.015 mV/V (PRC-1MP:1 mV/V(+0.2、-0.1)mV/V)
非直線性 0.5 %R.O.
ヒステリシス 0.5 %R.O.
繰り返し性 0.5 %R.O.
推奨印加電圧 3 V 以下
最大印加電圧 DC6 V
零バランス ±0.225 mV/V (PRC-1MP:±0.25mV/V)
入力抵抗 120 Ω±1.2 Ω
出力抵抗 120 Ω±1.2 Ω
絶縁抵抗 1 000 MΩ以上(DC50 V)(ブリッジ~本体間)
温度補償範囲 -10 ℃~50 ℃
許容温度範囲 -10 ℃~75 ℃
零点の温度影響 0.8 %R.O./10 ℃
出力の温度影響 0.8 %LOAD/10 ℃
コネクタ PRC03-32A10-7F10.5
ケーブル φ6.3、4 芯シールド付30 cm 直結、先端NDI-7P-J(ジャック)付
保護等級 IP64相当
起歪体の材質 ステンレス鋼
取付ネジ G3/8{PF}

型式一覧

型式 定格容量
[Mpa]
限界過負荷
[%R.C.]
定格出力
[mV/V]
定格出力誤差
[mV/V]
非直線性
[%R.O.]
ヒステリシス
[%R.O.]
繰り返し性
[%R.O.]
固有振動数
[KHz]
質量(本体のみ)(約)
[g]
CADデータ[DXF] 3D CADデータ[STEP]
