DIX42(10W 低イナーシャ)

複合機などのOA機器の給紙、搬送、排出部やATM等に使用されるモーターです。
さまざまな分野に応用展開が可能であり、省電力化を小型・高効率技術で対応しています。

概要

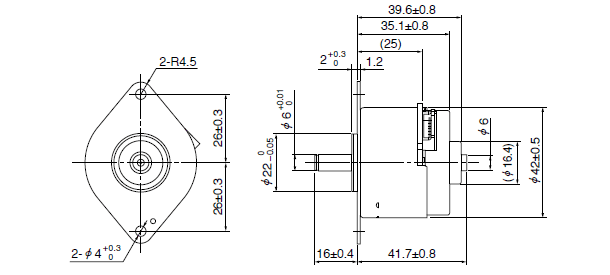

Φ 42 × L35 インナーローター方式直流無整流子モーター
モーター方式：3相DCブラシレスモーター
回転方向：CW and CCW
ドライバー回路内蔵
PWM DUTY による速度制御
小型・軽量・高出力
高効率
低イナーシャ
過電流 / 拘束保護
エンコーダ装着タイプも用意（DIA42B10）
歯切り出力軸タイプも提供可能

使用電圧（モーター駆動) 最小 [VDC]	21.6
使用電圧（モーター駆動) 定格 [VDC]	24
使用電圧（モーター駆動) 最大 [VDC]	26.4
使用電圧（回路電源) 最小 [VDC]	4.5
使用電圧（回路電源) 定格 [VDC]	5
使用電圧（回路電源) 最大 [VDC]	5.5
連続作動定格出力最大 [W]	6
短時間定格出力最大 [W]	10
ロータイナーシャ（参考値）定格 [g・cm2]	13
使用温度範囲最小 [℃]	0
使用温度範囲定格 [℃]	20
使用温度範囲最大 [℃]	50
使用湿度範囲最小 [%RH]	15
使用湿度範囲最大 [%RH]	90
使用可能入力PWM DUTY 最小 [%]	10
使用可能入力PWM DUTY 最大 [%]	100
質量最大 [g]	150
