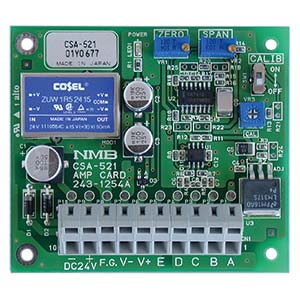

ひずみゲージ式センサ/トランスデューサ(ロードセル、圧力計、トルク変換器、変位計等)の信号を増幅し、電流、或いは電圧のアナログ出力をする増幅器(アンプ)です。
応答性に優れ、用途に応じて形状、機能が異なります。
特長
■ 小型
■ 軽量
■ シンプル
■ 低価格
-
-
スクロールできます
仕様名
仕様内容
ブリッジ電源 DC10 V±0.3V 入力範囲 0.5 mV/V入力にて10 V出力 感度調整範囲 2 000倍 1/1～1/4倍を調整 出力電圧 ±10 V 出力負荷抵抗 2 kΩ以上 零点調整範囲 トリマーにより±0.25 mV/Vを調整 ※風袋補正は抵抗を外付けする事により調整 非直線性(電圧出力) 0.02 %F.S. 温度変化による影響 零点 ±1 μV/℃(入力換算)、感度 ±0.01 %F.S./℃以内 周波数応答範囲 1 kHz(－3 dB±1 dB) 使用温度湿度範囲 温度 －10 ℃～50 ℃、湿度 85 %RH以下(結露なきこと) 電源電圧 DC24 V 100 mA 外形寸法 (W×H×D) 80 mm×70 mm×20 mm(突起含まず) 質量 約100 g 端子台 236-110(WAGO)：CN1 -
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
