1. 回転機器
  2. 電磁クラッチ/ブレーキ

EZRタイプ

歯形式電磁クラッチ

電磁石の作用を利用して動作する製品で、クラッチは動力を伝達・遮断、ブレーキは回転運動を制動・保持させる機能を持っています。

  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    型式

    最大回転速度
    [min-1]

    質量
    [kg]

    トルク
    [N・m]

    コイル 20℃ 電圧 DC
    [V]

    コイル 20℃ 入力
    [W]

    コイル 20℃ 電流
    [A]

    空隙 開放時歯面間
    [mm]

    EZR5A 6000 2.80 50 24 17.0 0.71 0.5
    EZR10A 5500 4.50 100 24 36.2 1.51 0.5
    EZR16A 5000 6.00 160 24 38.3 1.60 0.5
    EZR25A 4500 7.50 250 24 44.6 1.86 0.6
    EZR40A 4000 11.00 400 24 53.3 2.22 0.6
    EZR63A 3500 15.00 630 24 73.0 3.04 0.7
    EZR100A 3000 23.00 1000 24 72.7 3.03 0.7
    EZR160A 2600 35.00 1600 24 102.5 4.27 0.9
    EZR250A 2300 56.00 2500 24 141.0 5.87 0.9
    EZR400A 2000 78.00 4000 24 188.0 7.82 1.0
  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    型式

    直径 A
    [mm]

    直径 B f7
    [mm]

    直径 C H7
    [mm]

    直径 D max H7
    [mm]

    直径 D 下穴 H7
    [mm]

    直径 E
    [mm]

    直径 F
    [mm]

    直径 H
    [mm]

    直径 J (ノックピン穴)
    [mm]

    直径 K (ボルト穴)
    [mm]

    直径 U (ザグリ穴)
    [mm]

    直径 W
    [mm]

    EZR5A 90 75 53 30 10 64 49.0 90 2-φ5 4-M5 φ9 5.5
    EZR10A 105 85 65 40 14 75 57.0 105 2-φ5 4-M5 φ9 5.5
    EZR16A 115 100 70 45 18 85 62.0 115 2-φ6 4-M6 φ11 5.5
    EZR25A 125 105 75 50 20 90 68.0 120 2-φ8 4-M6 φ11 5.5
    EZR40A 140 115 85 55 25 100 74.0 140 3-φ8 6-M6 φ11 5.5
    EZR63A 160 130 95 65 30 115 85.0 156 3-φ8 6-M8 φ15 5.5
    EZR100A 185 155 115 75 35 135 97.0 185 3-φ10 6-M8 φ15 5.5
    EZR160A 215 180 130 90 40 155 113.0 210 3-φ10 6-M10 φ18 5.5
    EZR250A 250 210 150 100 50 180 130.0 230 4-φ12 8-M12 φ20 5.5
    EZR400A 280 235 175 110 60 205 148.0 270 4-φ12 8-M12 φ20 5.5
  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    型式

    長さ G
    [mm]

    長さ I
    [mm]

    長さ L
    [mm]

    長さ M
    [mm]

    長さ N
    [mm]

    長さ O
    [mm]

    長さ P
    [mm]

    長さ Q
    [mm]

    長さ R
    [mm]

    長さ S
    [mm]

    長さ T
    [mm]

    長さ V (ザグリ深さ)
    [mm]

    長さ X
    [mm]

    長さ Y
    [mm]

    長さ Z
    [mm]

    EZR5A 53 10.0 81.0 34.0 16.5 13.0 6.0 1.0 9.0 2.0 64.5 6.0 3 10 142
    EZR10A 60 10.0 89.0 36.0 19.0 13.0 6.0 1.0 10.5 2.0 70.0 6.0 3 10 150
    EZR16A 63 10.0 103.0 40.0 21.5 13.0 6.0 1.0 12.5 2.0 81.5 7.2 3 10 154
    EZR25A 65 10.0 107.0 40.0 25.0 13.0 6.0 1.0 15.5 2.5 82.0 7.2 3 10 157
    EZR40A 75 10.0 120.0 45.0 28.0 14.0 7.0 1.0 17.0 2.5 92.0 7.2 3 10 167
    EZR63A 84 10.0 139.0 49.0 33.0 15.0 8.0 1.0 19.5 3.0 106.0 9.4 3 10 175
    EZR100A 102 10.0 154.0 53.0 36.0 17.0 10.0 1.0 21.0 3.0 118.0 9.4 3 10 190
    EZR160A 110 10.0 179.0 62.0 42.0 17.0 10.0 1.0 25.5 4.0 137.0 11.8 3 10 202
    EZR250A 124 10.0 200.0 62.0 49.0 17.0 11.0 1.0 29.0 4.0 151.0 14.2 3 10 212
    EZR400A 144 10.0 238.0 72.0 55.0 18.0 12.0 1.0 32.0 4.0 183.0 14.2 3 10 233
  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    型式

    慣性モーメントJ アーマチュア側
    [×10-2kg・m2]

    慣性モーメントJ ロータ側
    [×10-2kg・m2]

    EZR5A 0.0600 0.0850
    EZR10A 0.1375 0.1700
    EZR16A 0.2250 0.3000
    EZR25A 0.3500 0.4000
    EZR40A 0.6750 0.7000
    EZR63A 1.2500 1.5000
    EZR100A 3.0000 3.2500
    EZR160A 5.5000 6.7500
    EZR250A 11.2500 13.0000
    EZR400A 21.2500 21.7500

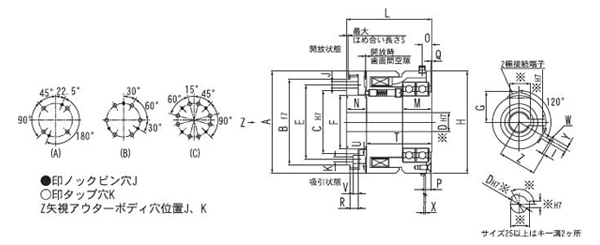

  • 1.アウターボディー穴位置(A)はEZR 2A~25A・(B)はEZR 40A~160A・(C)はEZR 250A・400Aに適用。
    2.※印寸法部はご指示願います。(指示無き場合は下穴にて納入いたします)
    3.ノックピン穴Jは下穴で納入致しますので、組付け時加工願います。
    4.2極接続端子用プラグは付属します。(2pcs/台)
