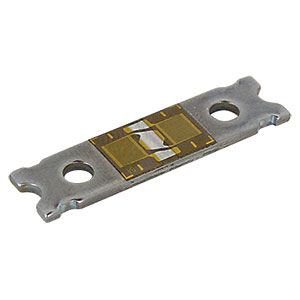

フォースセンサー(荷重センサー)とはシンプルな形状の部品に、ひずみゲージ(抵抗体)を接着した製品です。専用の多素子ゲージを使用しブリッジ回路をゲージ内部で構成しているため、配線がシンプルにできます。自己温度補償されたひずみゲージを使用するので温度特性も優れています。
特長
ステンレス製。ハーフブリッジタイプとフルブリッジタイプ(-F)の２種類あります。
定格容量：22.24 N{5 lb} ～ 177.9 N {40 lb}
-
-
スクロールできます
仕様名
仕様内容
疲労寿命 定格容量で1,000,000回 定格容量 22.24 N {5 lb}～177.9 N{40 lb} 許容過負荷 150 %R.C. 限界過負荷 250 %R.C. 定格出力 型式表参照 非直線性 0.15 %R.O. ヒステリシス 0.15 %R.O. 繰り返し性 0.05 %R.O. クリープ 0.1 %R.O./20 min クリープ回復 0.1 %R.O./20 min 推奨印加電圧 10 V以下 最大印加電圧 12 V 絶縁抵抗 5,000 MΩ 以上(DC50 V)（ブリッジ～本体間） 温度補償範囲 －10 ℃～50 ℃ 許容温度範囲 －40 ℃～65℃ 零点の温度影響 0.108 %R.O./10 ℃ 出力の温度影響 0.36 %LOAD/10 ℃ 保護等級 IP00相当 起歪体の材質 ステンレス鋼 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
定格容量
[N]定格容量
[lb]質量(約)
[g]3D CADデータ[STEP]
CADデータ[DXF]
FSA-5L 22.24 5 0.6 FSA-5L.STEP FSA-10L 44.48 10 1.3 FSA-10L.STEP fsa10l.dxf FSA-20L 88.96 20 2.1 FSA-20L.STEP fsa20l.dxf FSA-40L 177.9 40 2.6 FSA-40L.STEP fsa40l.dxf FSA-5L-F 22.24 5 0.6 FSA-5L-F.STEP FSA-10L-F 44.48 10 1.3 FSA-10L-F.STEP FSA-20L-F 88.96 20 2.1 FSA-20L-F.STEP FSA-40L-F 177.9 40 2.6 FSA-40L-F.STEP -
取扱説明書
仕様書
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
