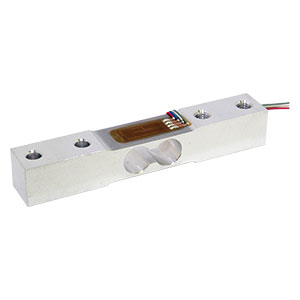

フォースセンサー(荷重センサー)とはシンプルな形状の部品に、ひずみゲージ(抵抗体)を接着した製品です。専用の多素子ゲージを使用しブリッジ回路をゲージ内部で構成しているため、配線がシンプルにできます。自己温度補償されたひずみゲージを使用するので温度特性も優れています。
特長
アルミ合金製、ロバーバル型、フルブリッジタイプ。
定格容量：4.903 N {0.5 kgf}～147.1 N {15 kgf}
-
-
スクロールできます
仕様名
仕様内容
疲労寿命 定格容量で1,000,000回 定格容量 4.903 N{0.5 kgf}～147.1 N{15 kgf} 許容過負荷 450 %R.C. 限界過負荷 600 %R.C. 定格出力 0.5 mV/V±0.05 mV/V(FSU-0.5K: 0.5 mV/V±0.075 mV/V) 非直線性 0.1 %R.O. ヒステリシス 0.1 %R.O. 繰り返し性 0.1 %R.O. クリープ 0.15 %R.O./1 min クリープ回復 0.15 %R.O./1 min 推奨印加電圧 10 V以下 最大印加電圧 15 V 零バランス ±0.4 mV/V 入力抵抗 340 Ω±50 Ω 出力抵抗 340 Ω±50 Ω 絶縁抵抗 1,000 MΩ 以上(DC50 V)（ブリッジ～本体間） 温度補償範囲 0 ℃～60 ℃ 許容温度範囲 －10 ℃～80 ℃ 零点の温度影響 ±1 %R.O./10 ℃ 出力の温度影響 ±1 %LOAD/10 ℃ リードワイヤー AWG30、150 mm直結、先端柳線 保護等級 IP00相当 起歪体の材質 アルミニウム合金 疲労寿命 定格容量で1,000,000回 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
定格容量
[N]定格容量
[kgf]質量(約)
[g]ケーブル
ケーブル2
ケーブル3
3D CADデータ[STEP]
CADデータ[DXF]
FSU-0.5K 4.903 0.5 30 AWG30 150 mm直結 先端柳線 FSU-0.5K.STEP fsu.dxf FSU-1K 9.807 1 30 AWG30 150 mm直結 先端柳線 FSU-1K.STEP fsu.dxf FSU-2K 19.61 2 30 AWG30 150 mm直結 先端柳線 FSU-2K.STEP fsu.dxf FSU-5K 49.03 5 30 AWG30 150 mm直結 先端柳線 FSU-5K.STEP fsu.dxf FSU-15K 147.1 5 30 AWG30 150 mm直結 先端柳線 FSU-15K.STEP fsu.dxf -
取扱説明書
仕様書
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
